今天我們繼續講解碎部測量、
自動測量、控制點測量、操作步驟：
▌

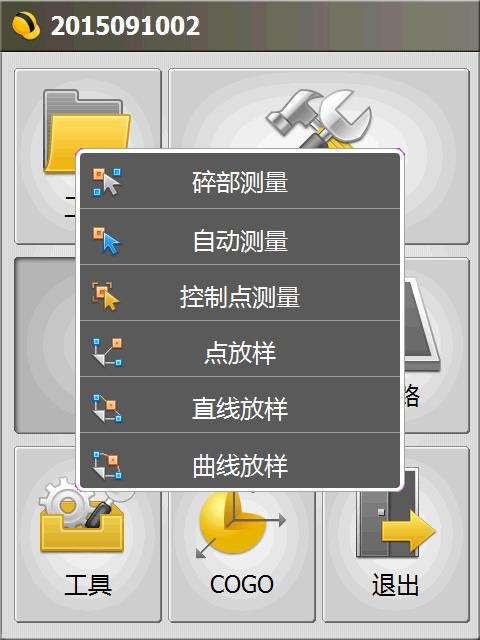

圖1
說明：測量菜單操作的默認前提要求
GPS主機處于固定解的狀態。測量過
程中需要注意軟件當前所處的狀態。
▌
對于安裝有傾斜傳感器的GPS主機，
在立桿條件比較惡劣的地方可以
通過傾斜補償來提高數據采集效率。
操作：測量→碎部測量。
單擊左下角電子氣泡圖標上的
圖標
進入電子氣泡與磁場校準界面。
?2、單擊氣泡校準下的“校正”進行水平校準。
進行磁場校準時，單擊磁場校正下的
“校正”進行磁場校正。請務必遵照要求，規范操作。
▌

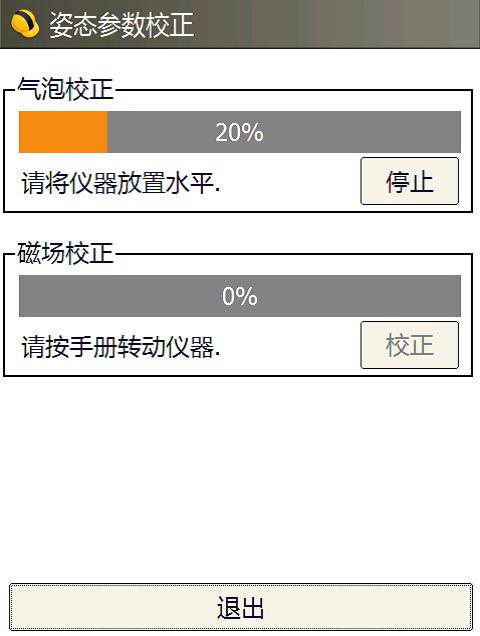

圖2氣泡校準中
▌

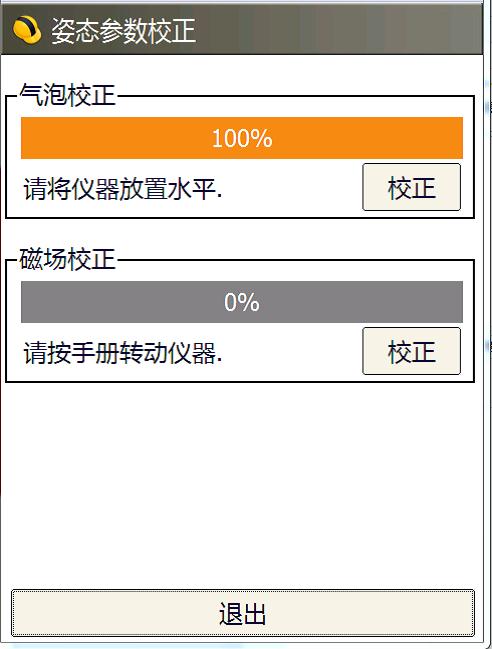

圖3校準完成
▌

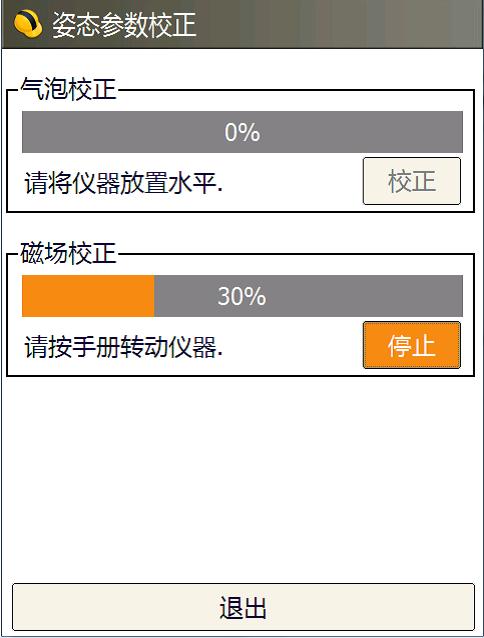

圖4磁場校正中
▌

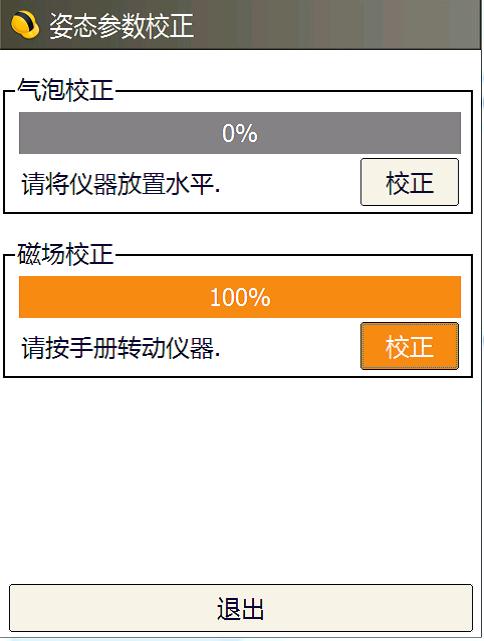

圖5校正完畢
▌
操作：測量→碎部測量，如圖6所示。
在測量顯示界面下面有四個顯示按鈕，
在工程之星4.0里面，這些按鈕的顯示
順序和顯示內容是可以根據自己的需要
來設置的（測量的存儲坐標是不會改變的）。
單擊顯示按鈕，左邊會出現選擇框，選
擇需要選擇顯示的內容即可。
這里能夠顯示的內容主要有：點名（PT）、
北坐標(N)、東坐標(E)、高程(H)、航向（DR)、
速度（SP）、上點方位（AZ）和上點
距離（DT）。例如需要在第一排第二個
顯示東坐標，點擊第二個顯示按鈕，如圖7所示。
▌

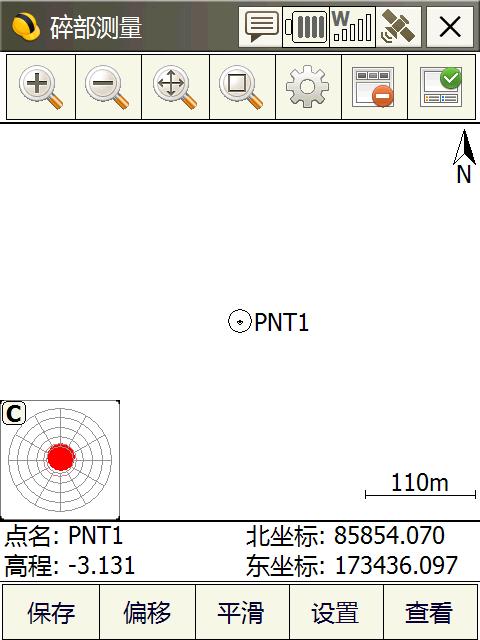

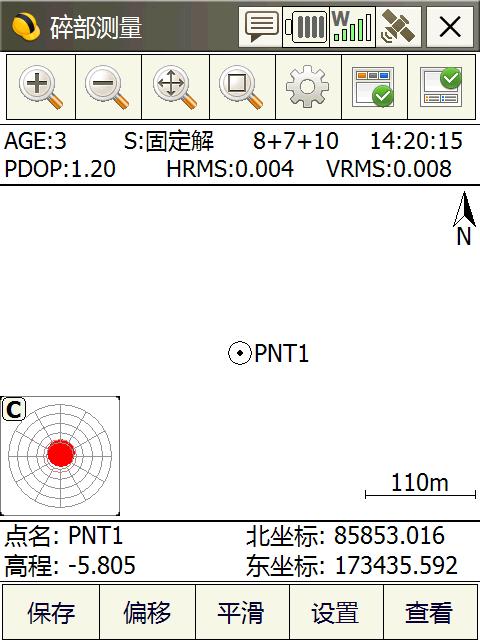

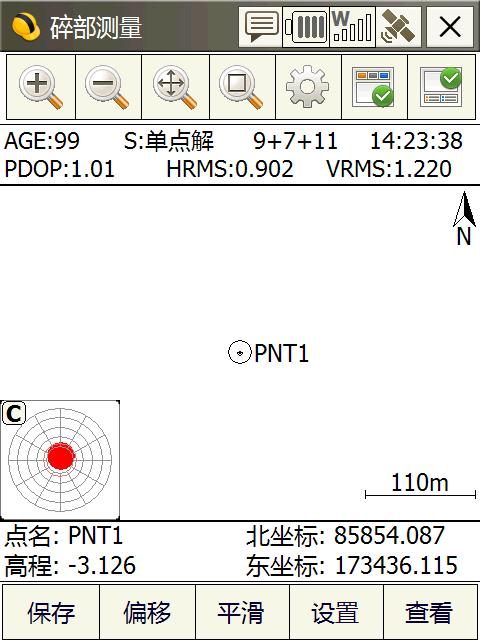

圖6碎部測量圖
▌

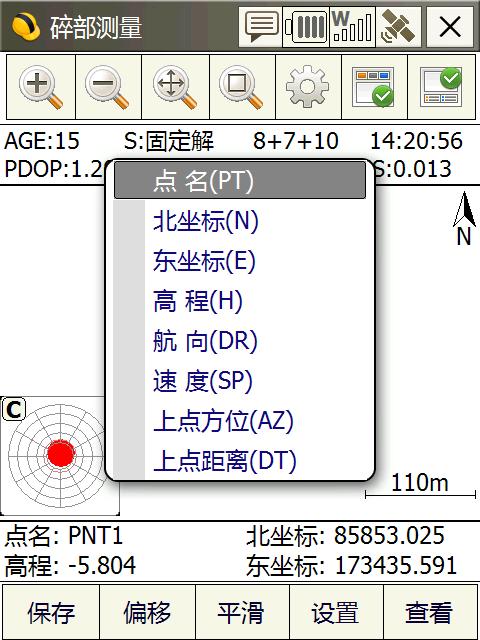

圖7顯示選擇
▌
在點測量的測量界面最上面有7個按鈕，按鈕的功能如下：
對窗口顯示內容進行放大
對窗口顯示內容進行縮小
對窗口顯示內容全部顯示
對窗口顯示內容局部顯示或放大
單擊按鈕，設置詳見“第三章軟件介紹——設置”。
顯示為“
”上方顯示欄隱藏，當顯示為“
”上方顯示欄可見如圖8、圖9所示。
▌
圖8顯示欄隱藏
▌
圖9顯示欄可見
顯示為“
”下方的顯示按鈕欄隱藏，當顯示為“
”下方顯示按鈕欄可見如，如圖10、圖11所示。
▌
圖10下方顯示按鈕可見
▌
圖11下方顯示按鈕隱藏
顯示界面最下方有5個按鈕，功能如下：
保存按鈕，對當前點進行儲存，和按"A"鍵存儲一樣的效果。
偏移存儲。設置交點法或距離/方位角參數。如圖12、圖13所示。
▌

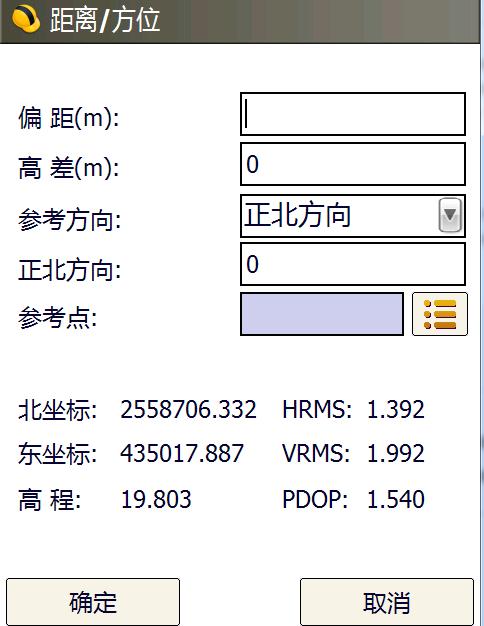

圖12距離/方位角設
▌

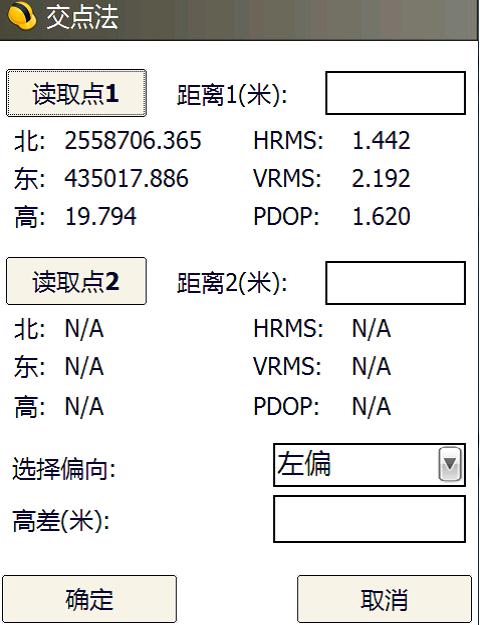

圖13交點法設置
平滑存儲，設置平滑存儲次數。
設置存儲方式。
查看菜單，主要查看和編輯測量點。
▌

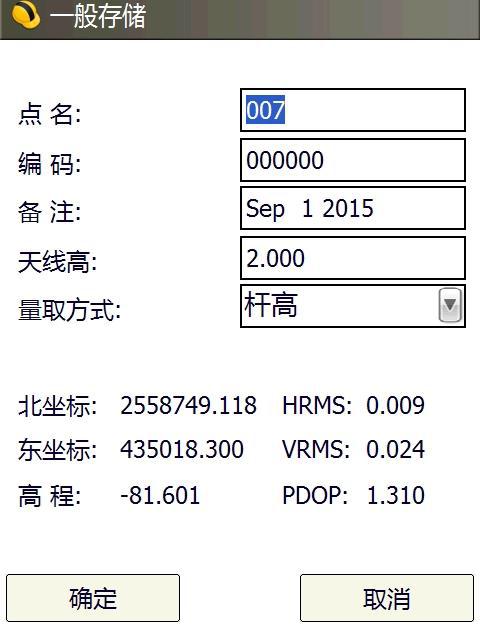

圖14點存儲
▌

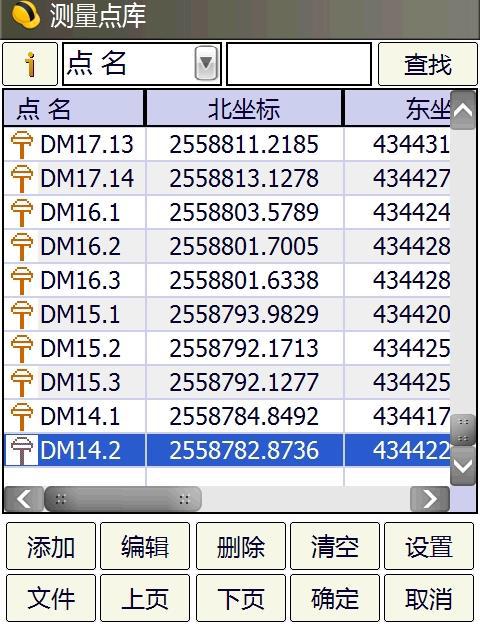

圖15 坐標查看
按“A”鍵，存儲當前點坐標，輸入天線高，
如圖14。
繼續存點時，點名將自動累加，這里看到
的高程為天線相位中心的高程，當這個點
保存到坐標管理庫里以后軟件會自動減去
2米的天線桿高，我們再打開測量點庫看到
的該點的高程即為測量點的實際高程。
連續按兩次“B”鍵，可以查看已測量坐標。
點擊
可以對平滑存儲進行設置。
▌
圖16平滑存儲設置
▌

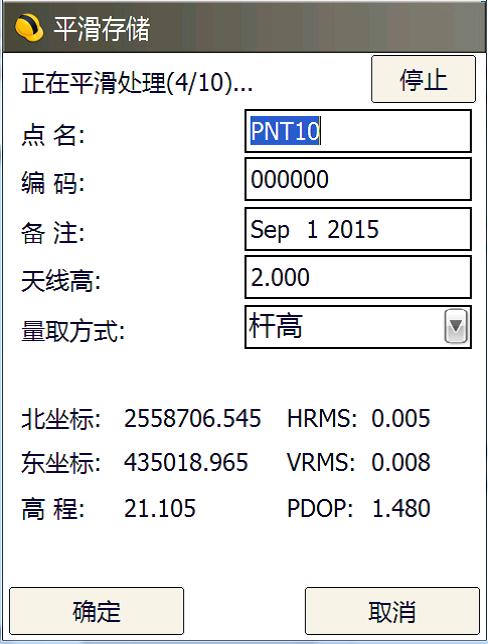

圖17平滑存儲
在配置-工程設置-存儲里把存儲類型
設為平滑存儲，就可以在此點“測量”
時，進行平滑存儲了。
▌
操作：測量→自動存儲
自動存儲功能將按照設定記錄條件
自動記錄坐標，存儲類型可分為按
時間記錄和按距離記錄兩種。點擊
下方的“設置”按鈕，例如在圖18中
按時間存儲設定為每10秒記錄一個
點，設置好記錄條件后，點擊確定，
退出，然后點擊開始就開始記錄，
點擊停止將結束自動存儲。
▌

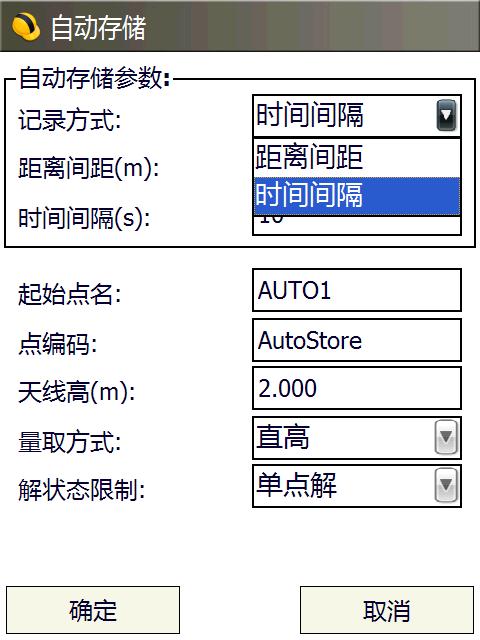

圖18 自動存儲設置
▌

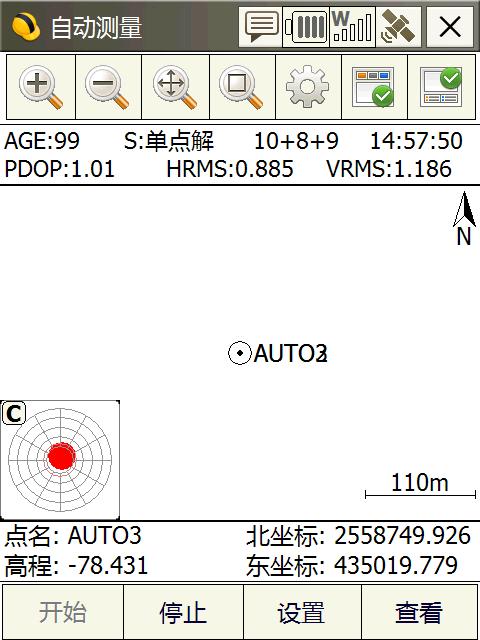

圖19自動存儲
目前RTK技術可應用于一、二級導線、
圖根導線測量和圖根高程測量。
由于RTK數據有一定的偶然性，
所以軟件做了控制點測量這一功能，
提高數據的可靠性。
操作：測量→控制點測量
▌

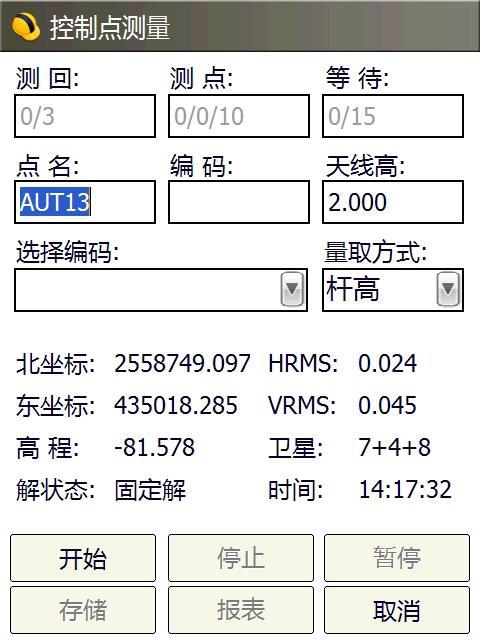

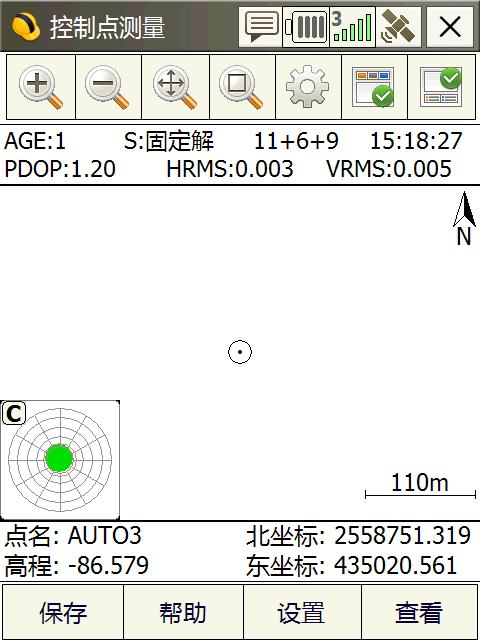

圖20控制點測量
▌

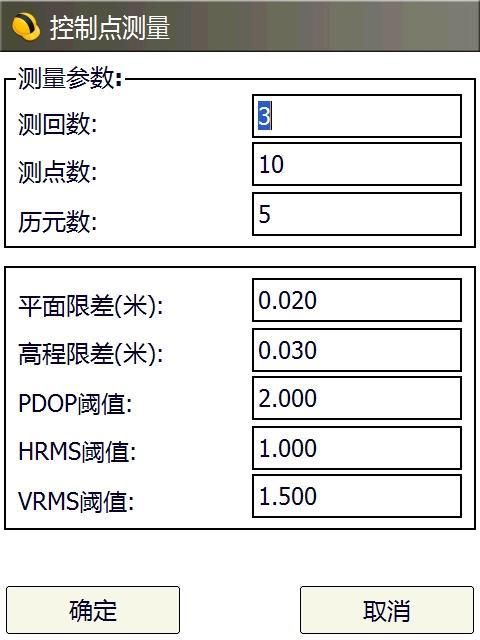

圖21 控制點測量設置
說明：點擊設置對控制點測量進行
參數設置，各參數說明點擊幫助查看
▌

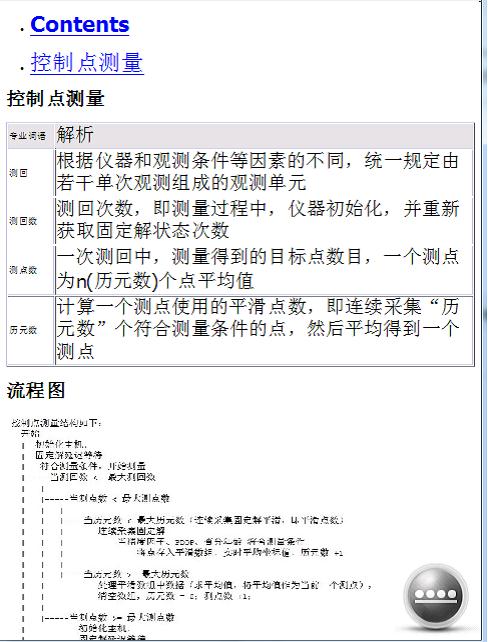

圖22 幫助查看
▌

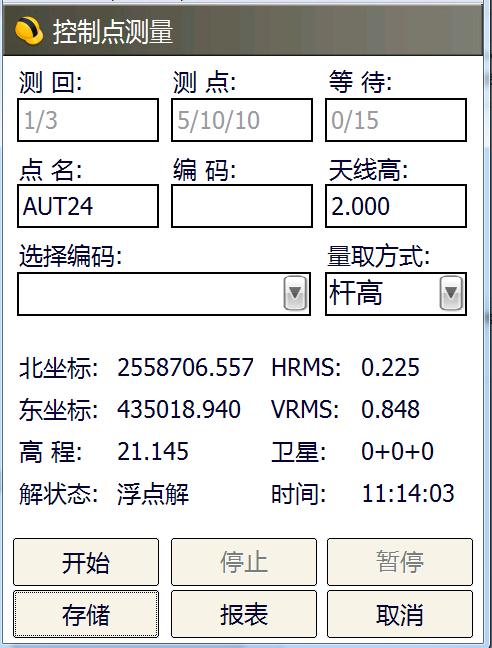

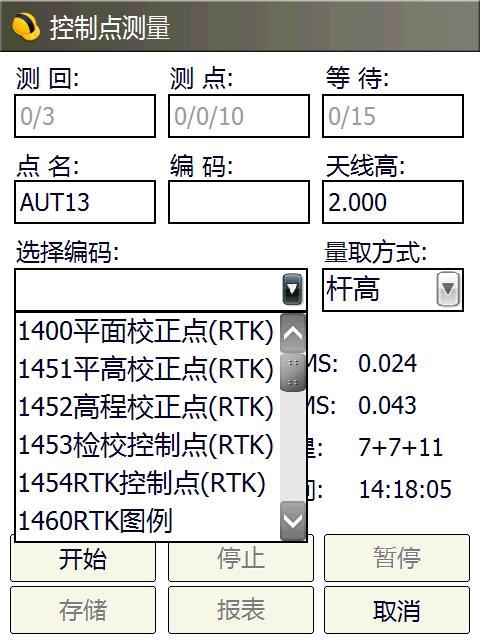

圖23 控制點測量
▌
圖24幫助查看
▌
圖25控制點測量
▌

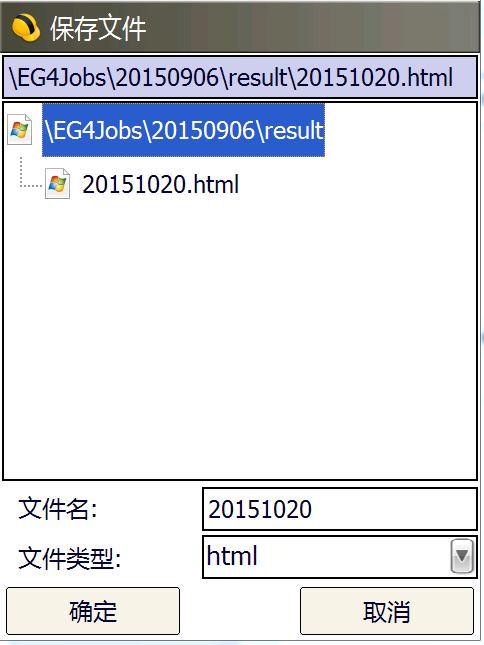

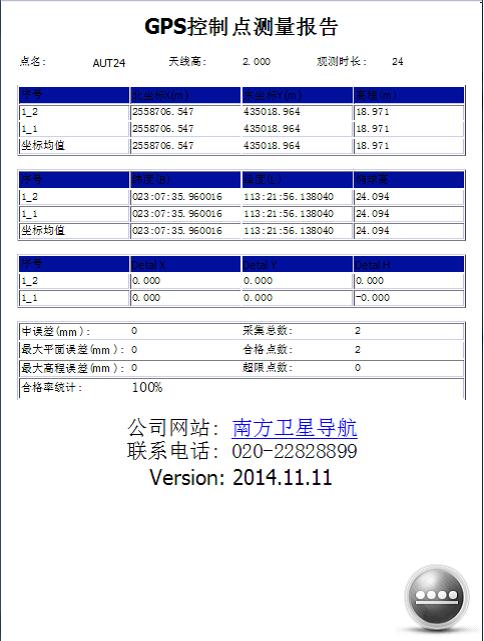

圖26報告存儲
——（完）——
