首頁那么，如何才能做到園林施工的精確放樣呢？
STS-722R4L在園林綠化施工的放樣操作步驟
園林綠化施工的結果經常與園林設計之間存在相當大的偏差，產生這一現象的原因是多種多樣的，但園林施工放線過程中存在的問題是引起這些偏差存在的主要原因之一。
施工放樣作為園林施工的第一道實施步驟，它對園林設計的準確物化，其重要性可謂舉足輕重。
那么，如何才能做到園林施工的精確放樣呢？
RTK和全站儀是最常用的方法。要使園林施工精確放樣成為可能，可以選擇全站儀測量模式，但首先你得使用一臺精準度高、放樣速度快的全站儀。
精準度高、放樣快的全站儀能夠解決這些問題，下面推薦三鼎722R系列全站儀進行園林施工精確放樣，并簡單介紹。
三鼎STS-722R4L全站儀在園林施工中需要用到的放樣操作
放樣程序可根據放樣點的坐標或手工輸入的角度、水平距離和高程計算放樣元
素。放樣的差值會連續顯示。
放樣程序操作過程：

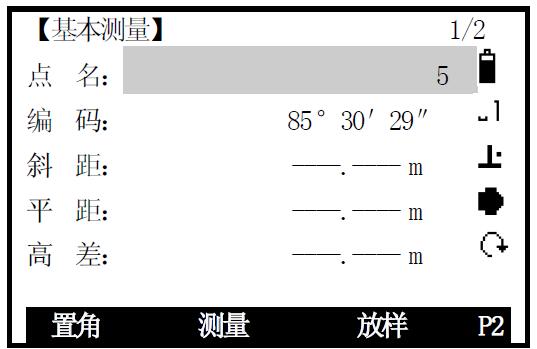

在基本測量[P2]功能中按F3[ 放樣]
▌

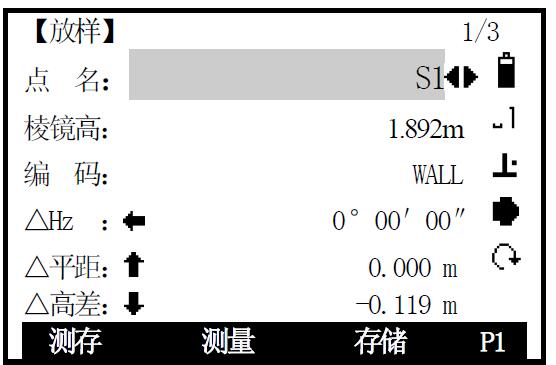

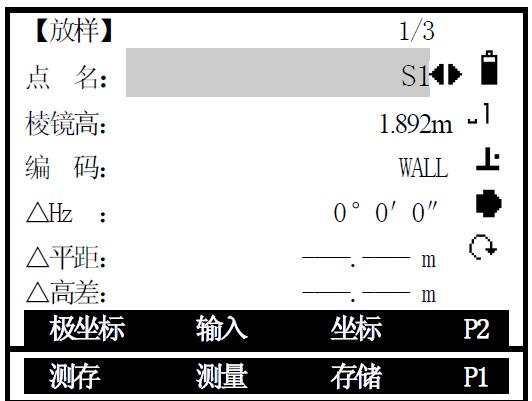

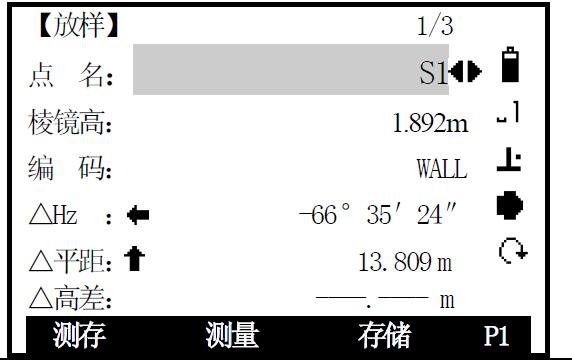

按F3[放樣] 進入下圖界面：“1/3”此功能中顯示共3頁，按[翻頁]切換；
● F1至F4功能鍵共2頁，按F4[ P1 ] 或[ P2 ] 切換；
● 在此界面中可以用上下導航鍵移動光標分別對點名、棱鏡高和編碼進行編輯。
● 在此界面還顯示的是極坐標放樣
● 用左右道航鍵可以按順序調用坐標文件中的數據進行放樣。
● 按[菜單]鍵，可以設測站和定向。
▌

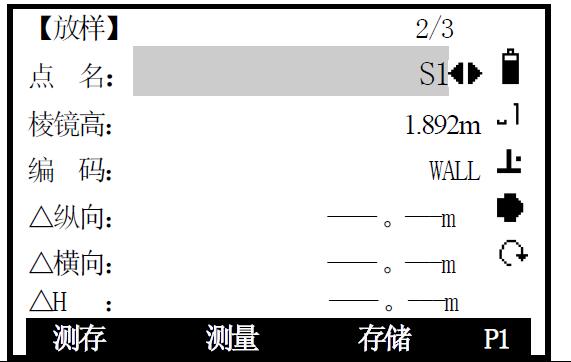

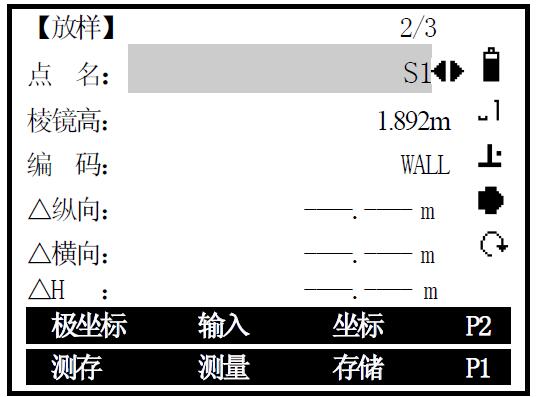

按[翻頁] 進入下圖“2/3” 正交法放樣“2/3”界面顯示的是正交法放樣。
● 用左右道航鍵可以按順序調用坐標文件中的數據進行放樣。
● 按[菜單]鍵，可以設測站和定向。
▌

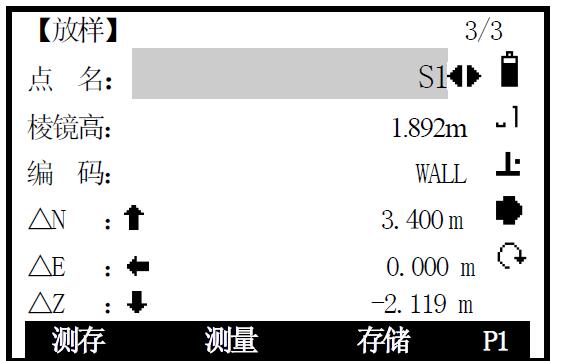

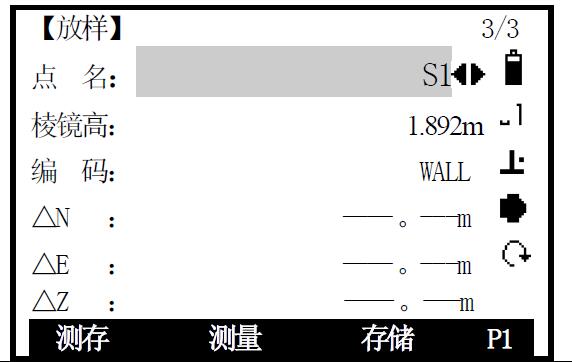

按[PAGE] 進入下圖“3/3” 坐標差放樣，“3/3”界面顯示的是坐標差放樣。
● 坐標差=放樣坐標-測量坐標。
● 用左右道航鍵可以按順序調用坐標文件中的數據進行放樣。
● 按[菜單]鍵，可以設測站和定向。
▌
極坐標放樣程序操作：
極坐標放樣中幾個偏差的含義：
△Hz 角度偏差：放樣點在目前測量點右側時為正。
△平距距離偏差：放樣點在更遠處時為正。
△高差高程偏差：放樣點在更高處時為正。
▌
在此界面用左右道航鍵可以按順序調用坐標文件中的數據進行放樣。

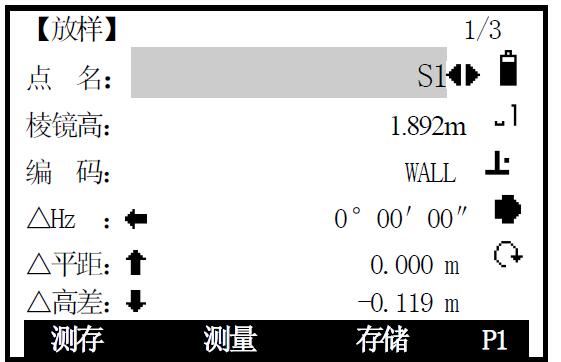

●放樣“1/3”界面。照準當前棱鏡，按[F2](測量)開始測量并計算顯示測量點與放樣點之間的放樣參數差。
▌

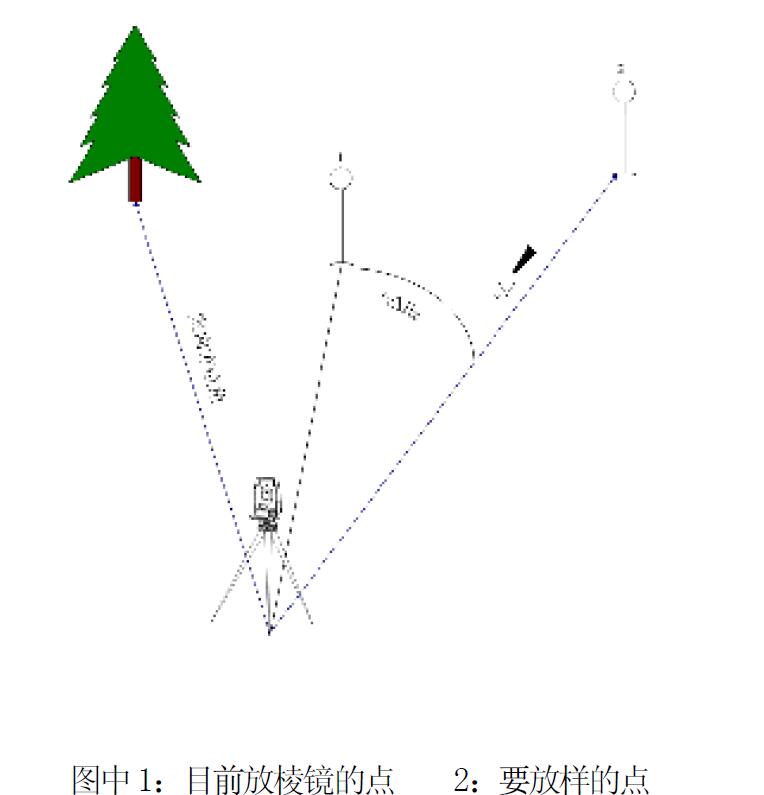

轉動儀器照準部，使“△Hz”項顯示的角度差為0°00′00″,同時指揮立尺員移動棱
鏡。
●箭頭含義：
?：從測站上看去，向左移動棱鏡。
?：從測站上看去，向右移動棱鏡。
▌

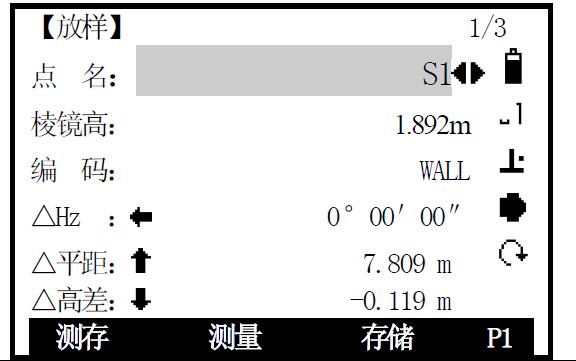

在望遠鏡照準的零方向上安置棱鏡并照準，按[F2](測量)啟動測量并計算棱鏡的位置與放樣點的放樣參數差。
●箭頭方向?yàn)槔忡R應移動的方向。
▌

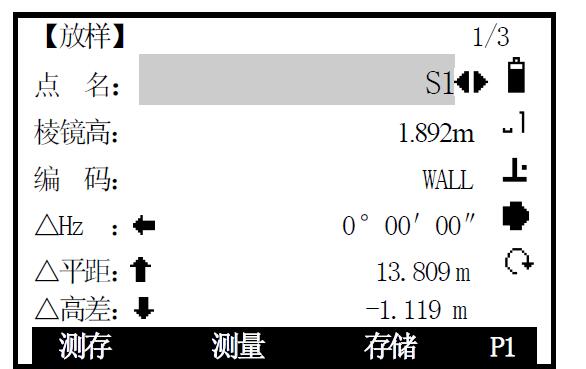

●按箭頭方向前后移動棱鏡，使“△平距”項顯示的距離值為0m。
●箭頭含義：
▼向測站方向移動棱鏡：
▲向遠離測站方向移動棱鏡放樣過程中選用重復精測或跟蹤測量進行放樣，則可實時顯示棱鏡點與放樣點的參數差，十分方便。
▌
●當△Hz：和△平距：都為0值時，表明當前的棱鏡點即為放樣點。
△高差：項顯示的為填挖數據。
▼：表示需挖，深度為該項顯示的數據。
▲：表示需填，高度為該項顯示的數據。
注意：一個點放樣完成后，程序會自動找到調用文件中的后一個點作為放樣點。
▌
正交法放樣程序操作：

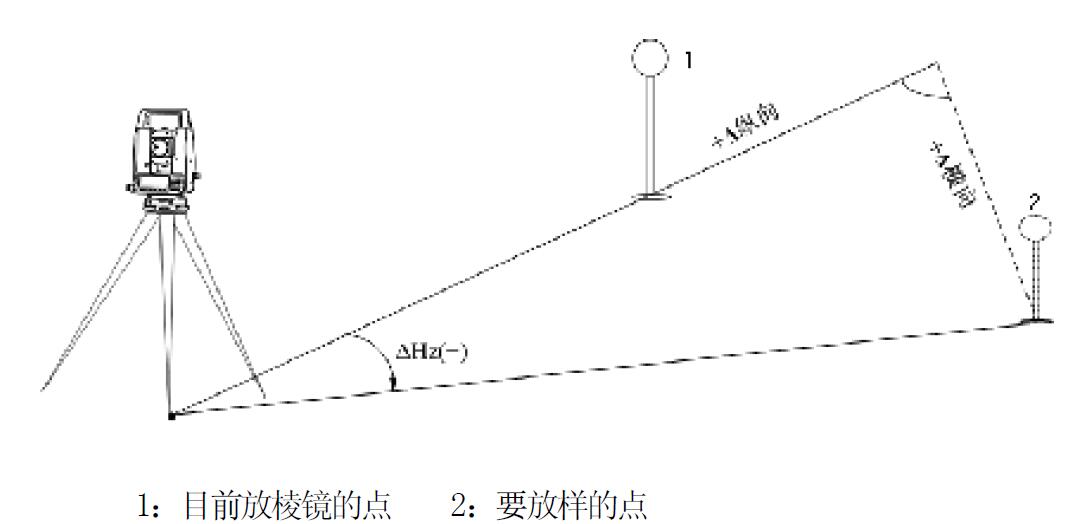

放樣點與目前測量點間的位置偏差量，以縱向偏差和橫向偏差表示。
正交法放樣中幾個偏差的含義：
△縱向：縱向偏差，放樣點在更遠處時為正。
△橫向：橫向偏差，與視線正交，放樣點在目前測量點右側時為正。
▌

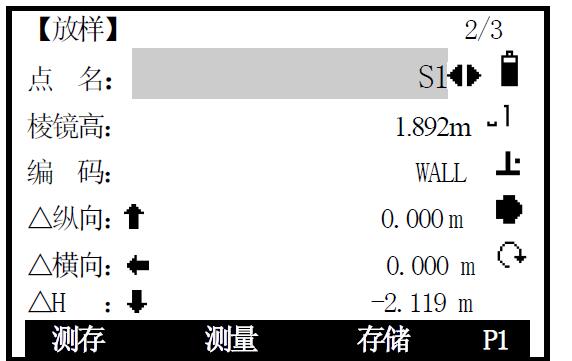

●按[翻頁]鍵，跳轉到放樣“2/3”界面，選擇放樣點，并輸入棱鏡高。
● 在此界面用左右道航鍵可以按順序調用坐標文件中的數據進行放樣。
▌
●照準當前棱鏡，按[F2](測量)開始測量并計算顯示測量點與放樣點之間的放樣參數差。
●箭頭方向?yàn)槔忡R應移動的方向。
▌

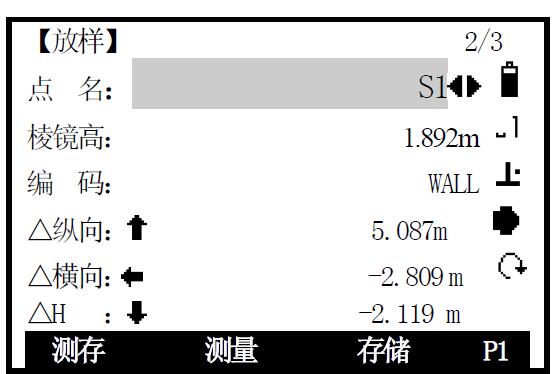

●按箭頭方向前后移動棱鏡，使“△縱向”顯示的距離值為0 m。
▼：向測站方向移動棱鏡。
▲：向遠離測站方向移動棱鏡。
●放樣過程中選用重復精測或跟蹤測量進行放樣，則可實時顯示棱鏡點與放樣點的參數差，十分方便。
▌

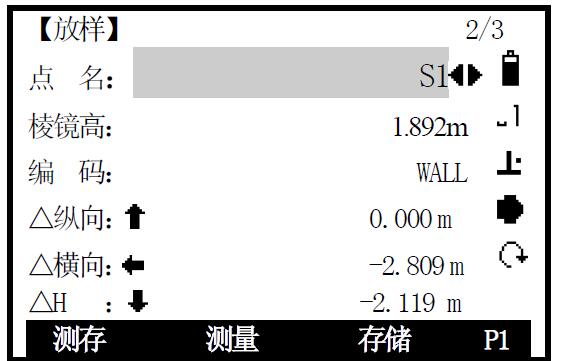

●轉動儀器照準部，找到使“△橫向”偏差為0值的方向，并指揮立尺員移動棱鏡。
·箭頭含義：
?：從測站上看去，向左移動棱鏡。
?：從測站上看去，向右移動棱鏡。
▌
●當△縱向和△橫向都為0值時，表明當前的棱鏡點即為放樣點。
●△H顯示的為填挖數據。
▼：表示需挖，深度為該項顯示的數據。
▲：表示需填，高度為該項顯示的數據。這樣就完成了一個點的放樣。
注意：一個點放樣完成后，程序會自動找到調用文件中的后一個點作為放樣點。
▌
坐標差放樣操作程序：
基于坐標系的放樣，偏差值為坐標差。
坐標差放樣中幾個偏差的含義：

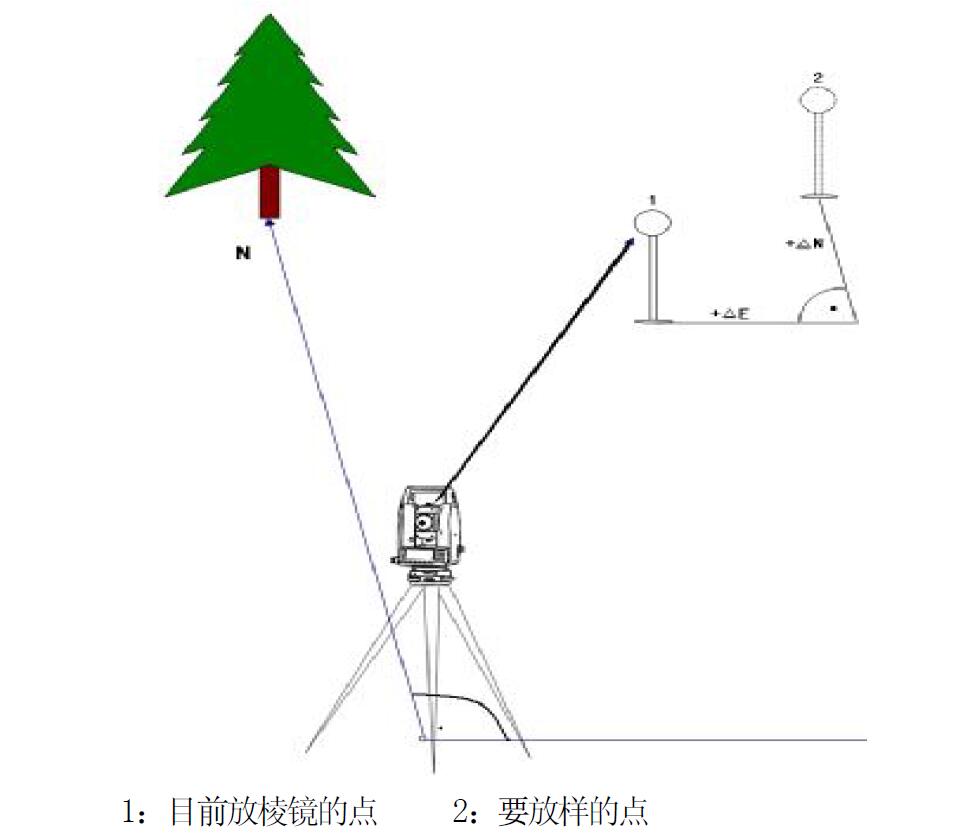

△E：放樣點和目前測量點間的E坐標差。
△N：放樣點和目前測量點間的N坐標差。
△Z：放樣點和目前測量點間的Z坐標差。
（坐標差= 放樣坐標 - 測量坐標）
▌

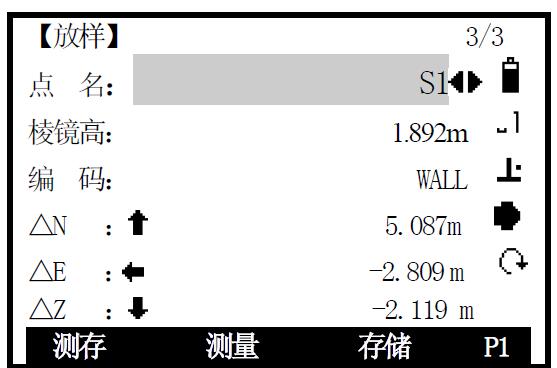

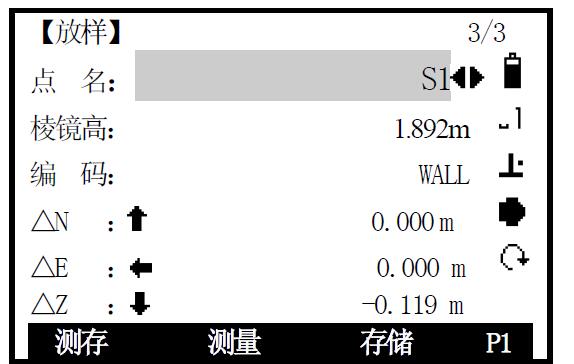

●按[翻頁]鍵，跳轉到放樣“3/3”界面。選擇放樣點，并輸入棱鏡高。
● 在此界面用左右道航鍵可以按順序調用坐標文件中的數據進行放樣。
▌
●照準當前棱鏡，按[F2](測量)開始測量并計算顯示測量點與放樣點之間的放樣參數差。
●箭頭方向?yàn)槔忡R應移動的方向。
▌
●在E 方向上移動棱鏡，距離為“△Y/E”，使其顯示為0值。
●△Y/E為正：表示放樣點在目前測量點的右邊，向右移動棱鏡。
●△Y/E為負：表示放樣點在目前測量點的左邊，向左移動棱鏡。
▌
●再在N方向上移動棱鏡，距離為“△X/N”，使其顯示為0值。
●△X/N為正：表示放樣點在更遠處，應向遠離測站的方向移動棱鏡。
●△X/N為負：表示應向測站的方向移動棱鏡。
●放樣過程中選用重復精測或跟蹤測量進行放樣，則可實時顯示棱鏡點與放樣點的參數差，十分方便。
▌
●當△Y/E和△X/N橫向都為0值時，表明當前的棱鏡點即為放樣點。
●△H顯示的為填挖數據。
●△H為正：表示需填，高度為該項顯示的數據。
●△H為負：表示需挖，深度為該項顯示的數據。這樣就完成了一個點的放樣。
注意：一個點放樣完成后，程序會自動找到調用文件中的后一個點作為放樣點。
▌
三鼎722R系列全站儀用于園林施工的精確放樣，提高工作效率，能最大限度地減小園林施工的結果與園林設計的偏差。
