《三劍客》又名：《三個火槍手》。是法國19世紀浪漫主義作家大仲馬的代表作之一。該書曾五次被翻拍成電影作品。故事描寫主角：達哥和他的三個火槍朋友：阿多斯，波爾多斯，和阿拉密斯，如何忠于國王，與黎塞留斗爭，從而反映出統治階級內部勾心斗角的種種情況。今天，我們這里不存在階級之分，但作為測繪生涯的主角，三鼎推薦另外一隊“三劍客”給你，為你的測繪工作助攻。

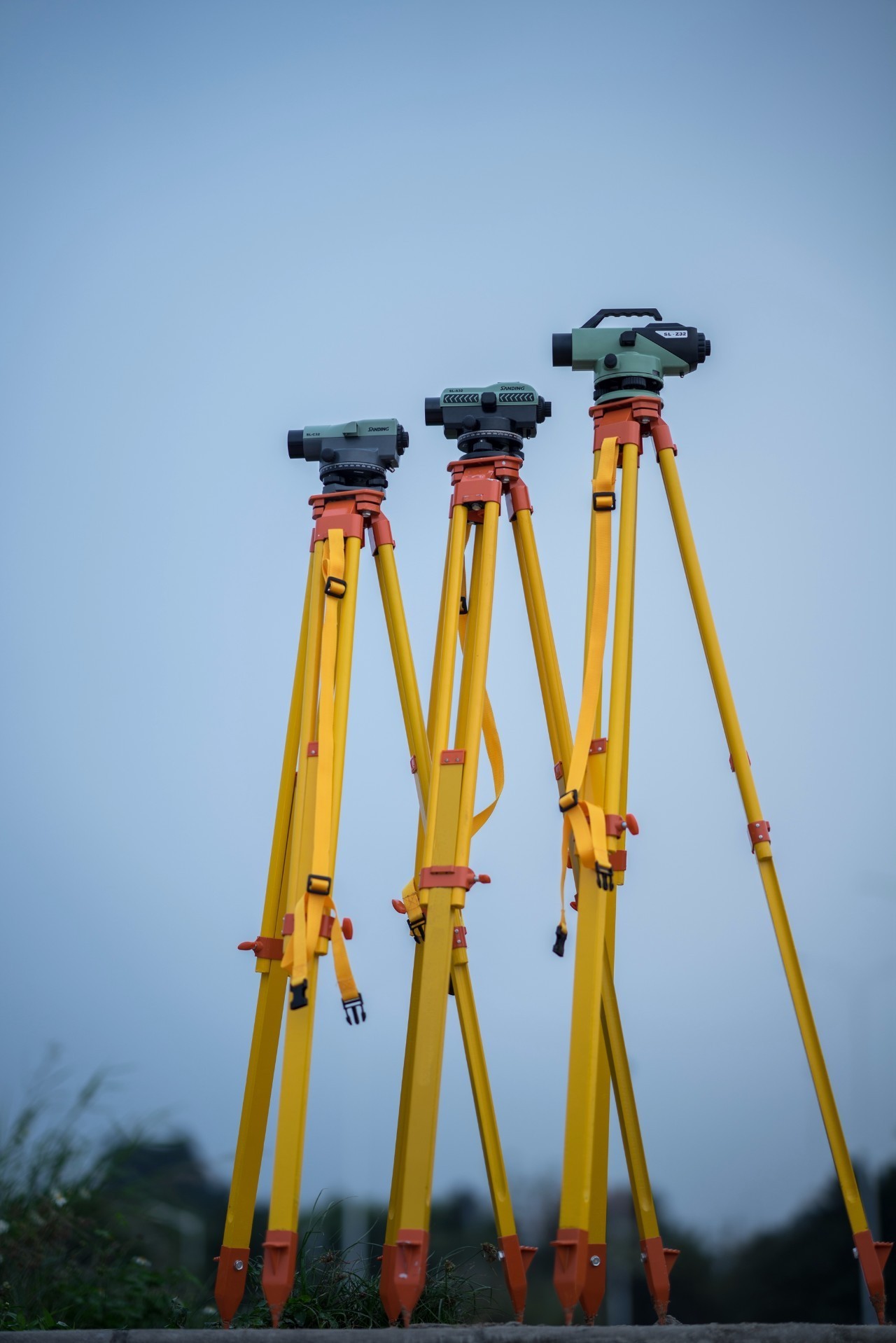

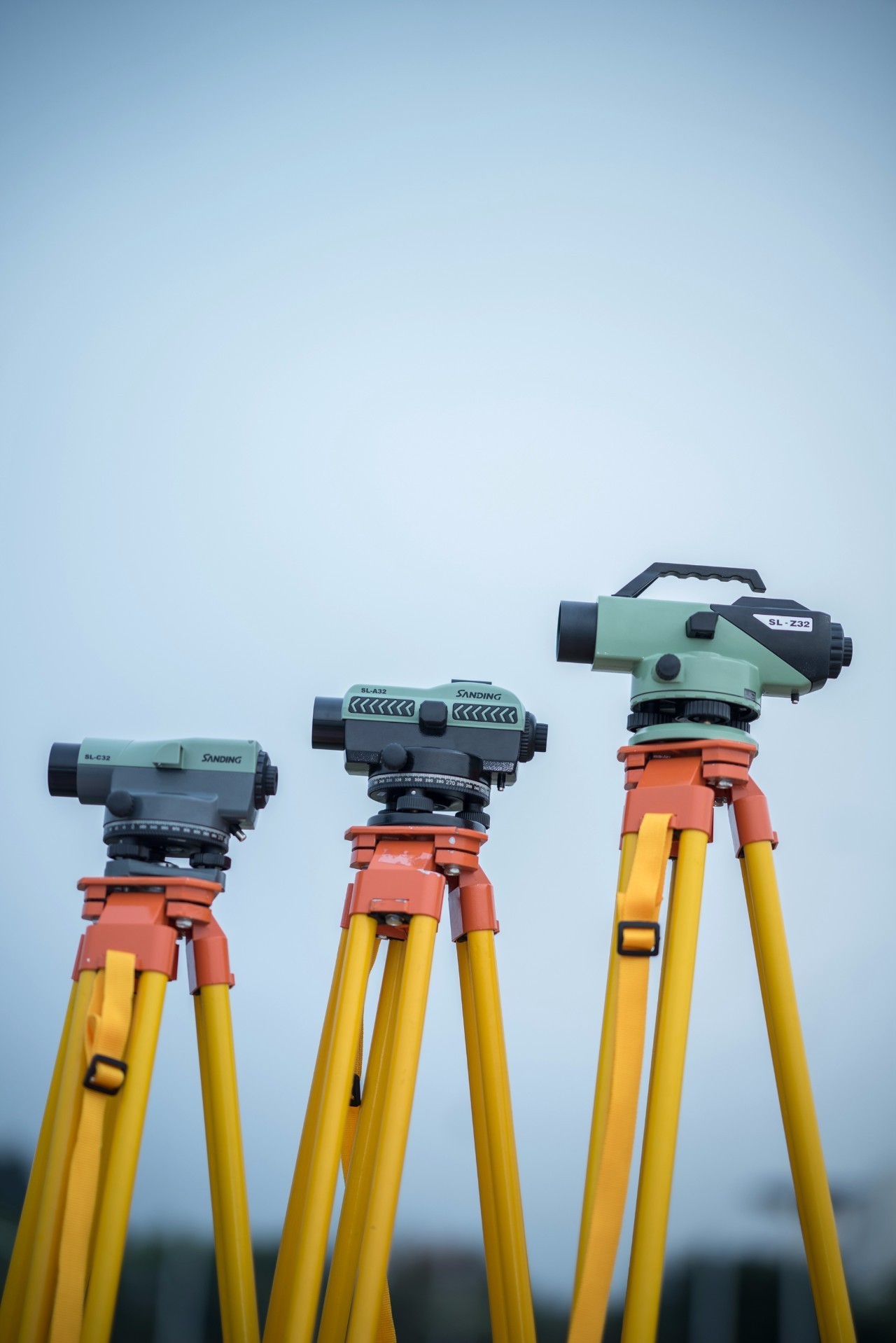

三劍客合影
SL-C32

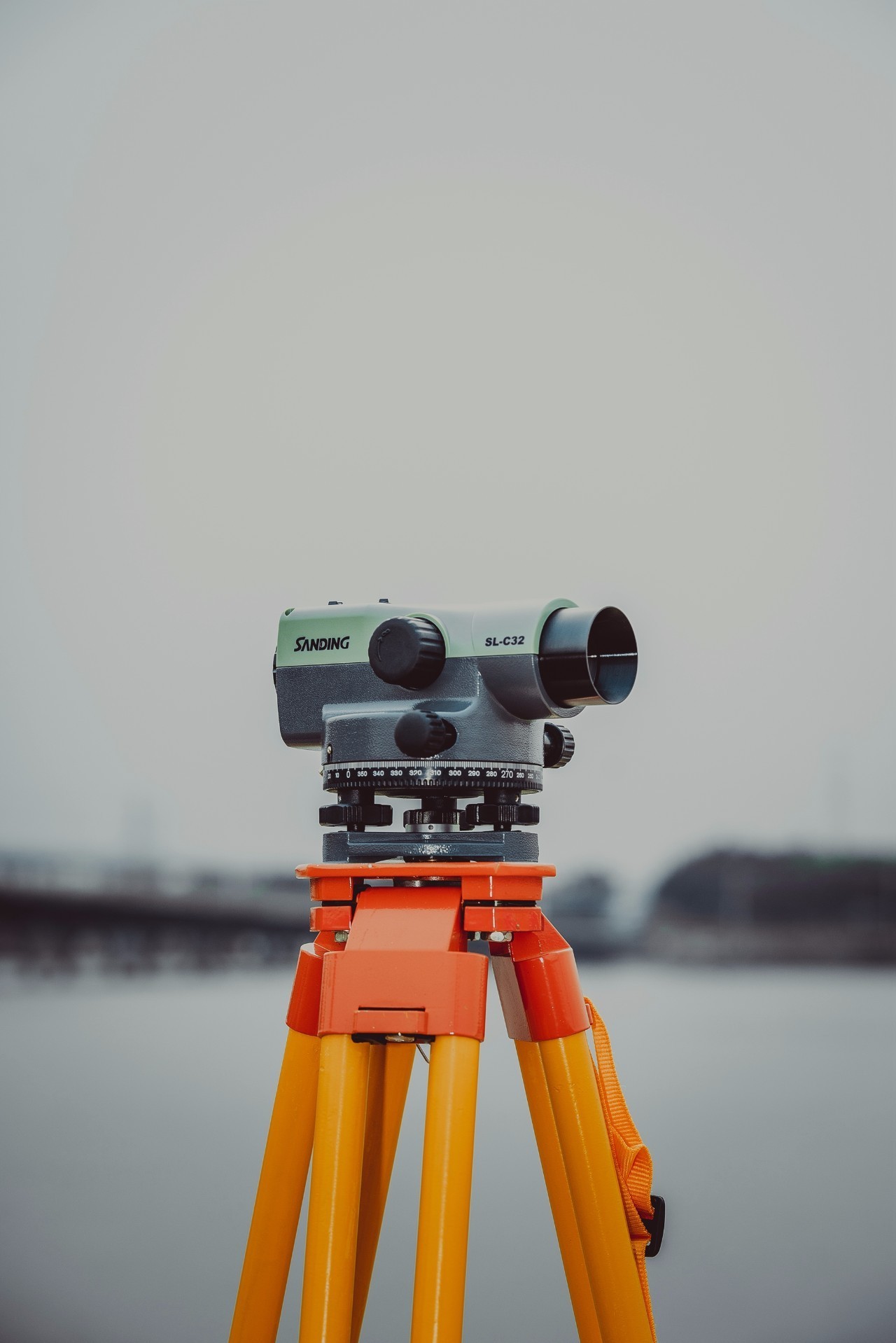

▲戶外圖
▲室內圖

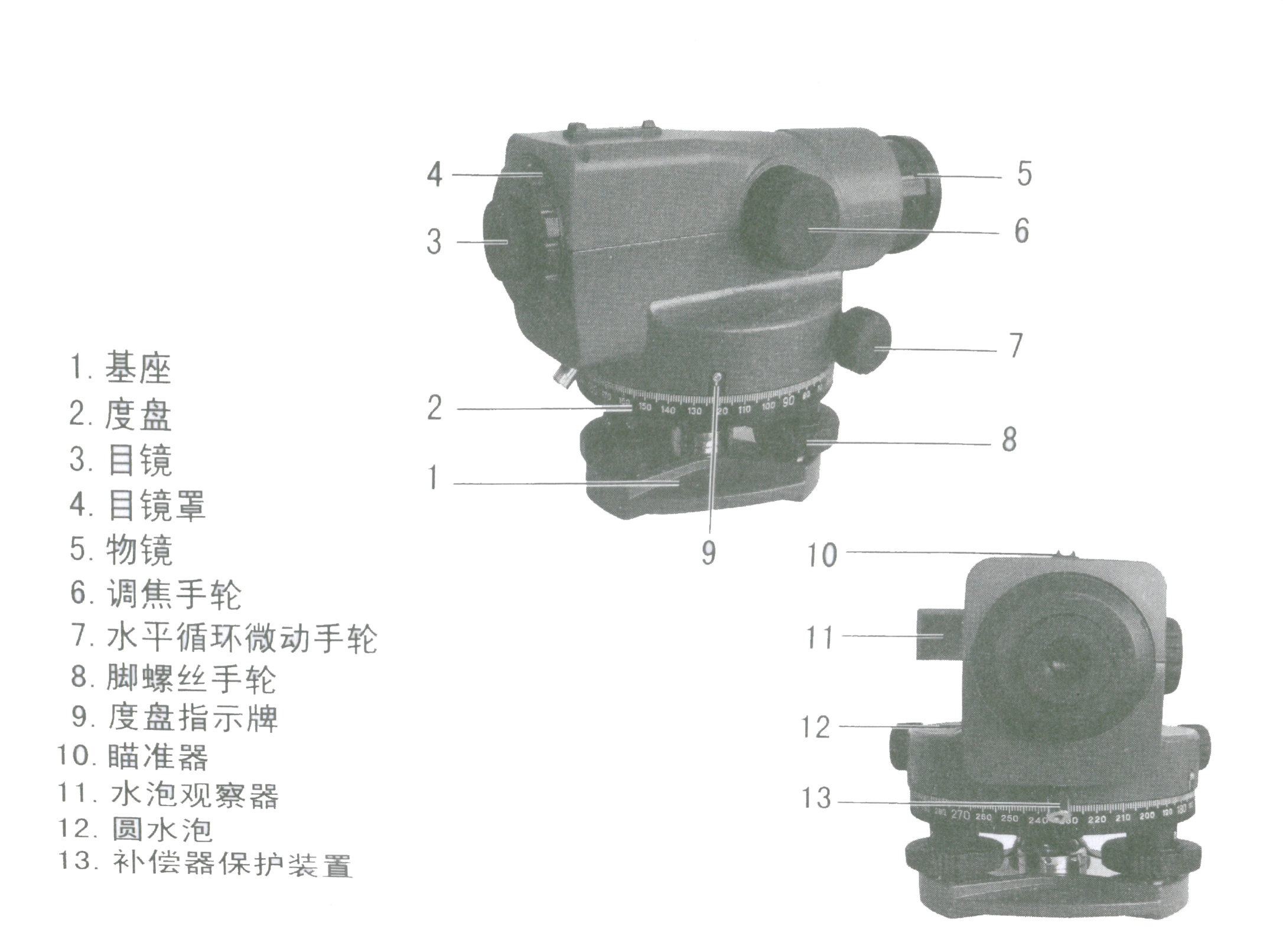

外部結構
技術參數
|
技術參數 |
24X |
28X |
32X |
|
望遠鏡 |
正像 |
正像 |
正像 |
|
倍率 |
24X |
28X |
32X |
|
物鏡口徑 |
36mm |
40mm |
40mm |
|
視場角 |
1°20′ |
1°20′ |
1°20′ |
|
最短視距 |
0.3m |
0.3m |
0.3m |
|
乘常數 |
100 |
100 |
100 |
|
加常數 |
0 |
0 |
0 |
|
防水 |
是 |
是 |
是 |
|
補償器工作范圍 |
±15′ |
±15′ |
±15′ |
|
安平精度 |
±8" |
±8" |
±8" |
|
圓水泡精度 |
8′/2mm |
8′/2mm |
8′/2mm |
|
度盤分度值 |
1°或1gon |
1°或1gon |
1°或1gon |
|
每公里往返測量標準差 |
2.0mm |
1.5mm |
1.0mm |
|
儀器凈重 |
1.8kg |
1.8kg |
1.8kg |
|
三角架連接尺寸 |
M16或5/8" |
M16或5/8" |
M16或5/8" |
SL-Z32

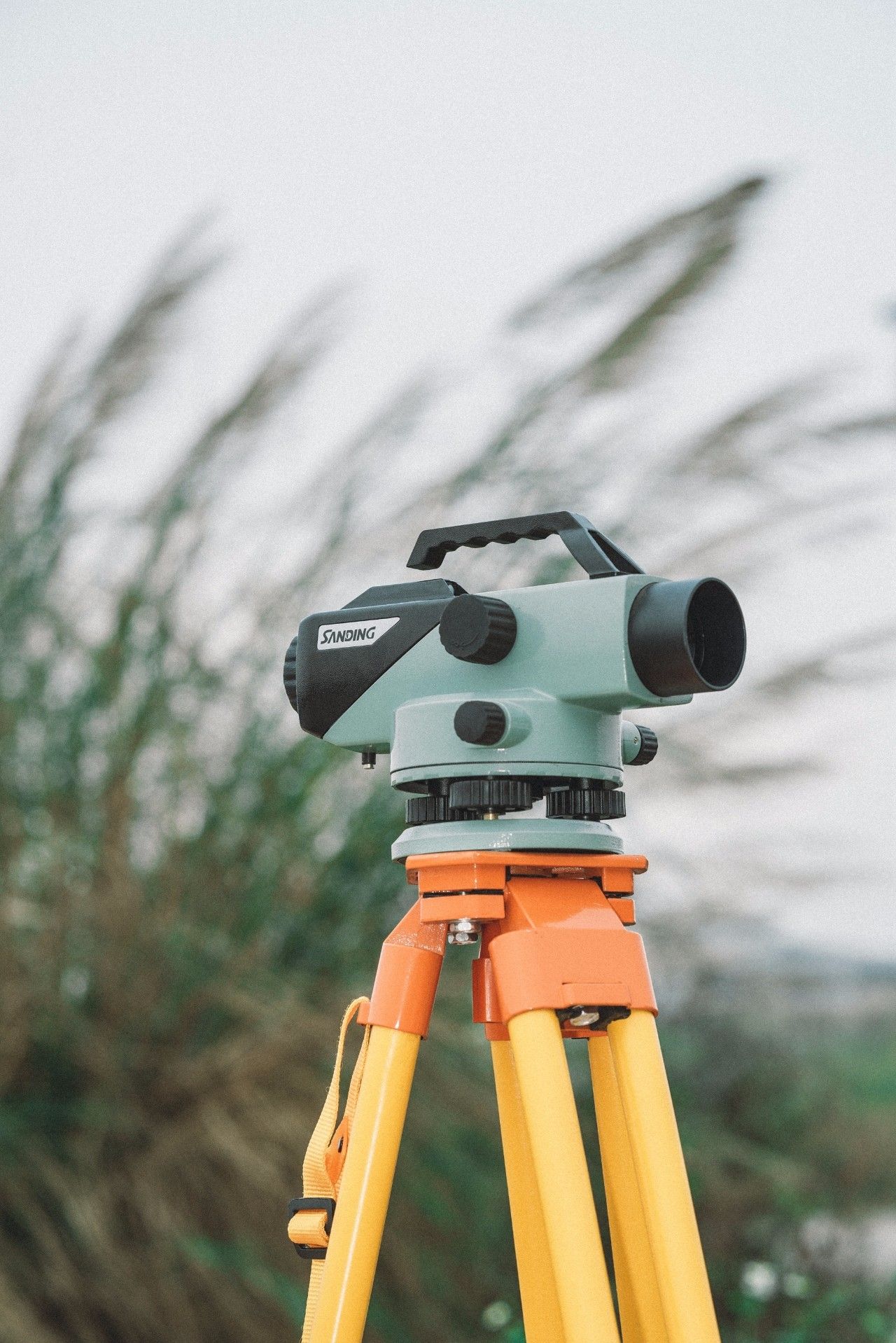

▲戶外圖
▲室內圖

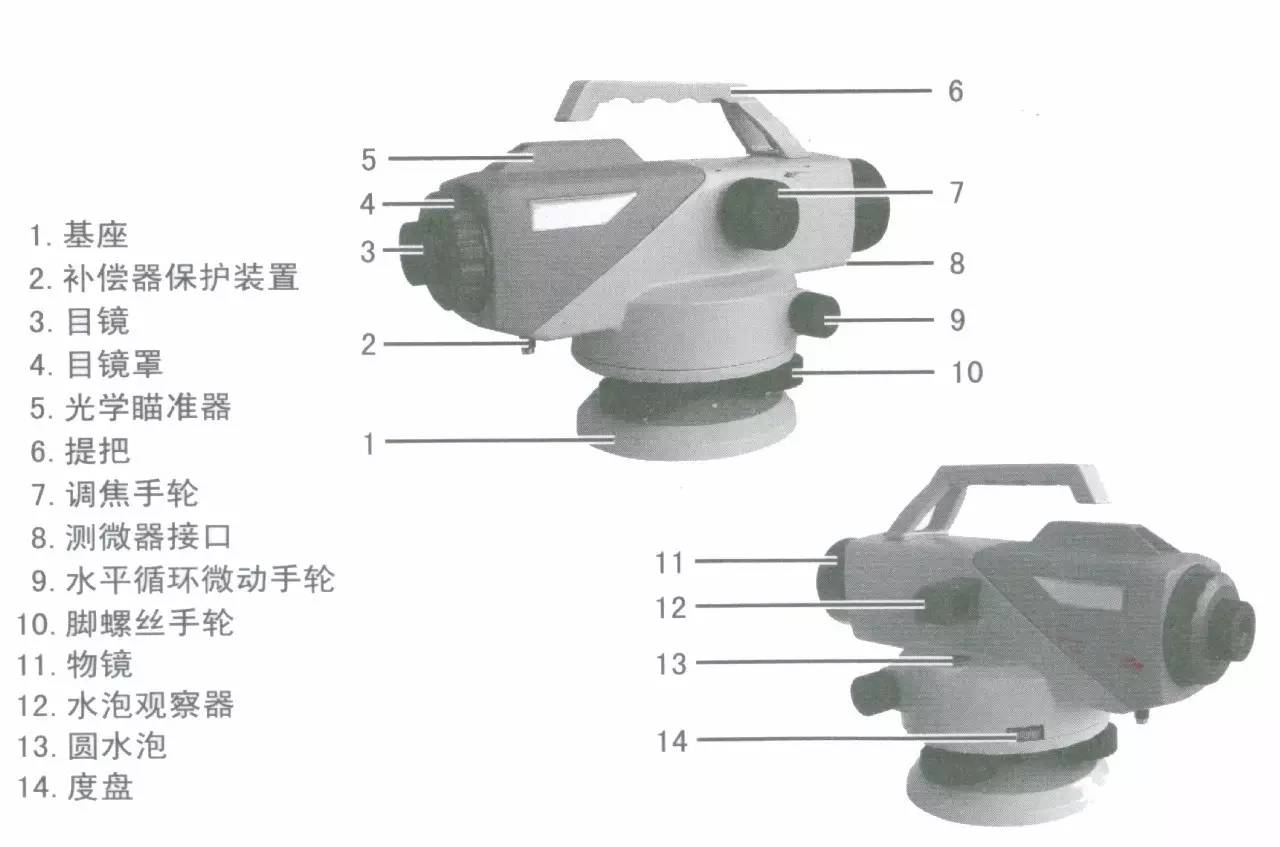

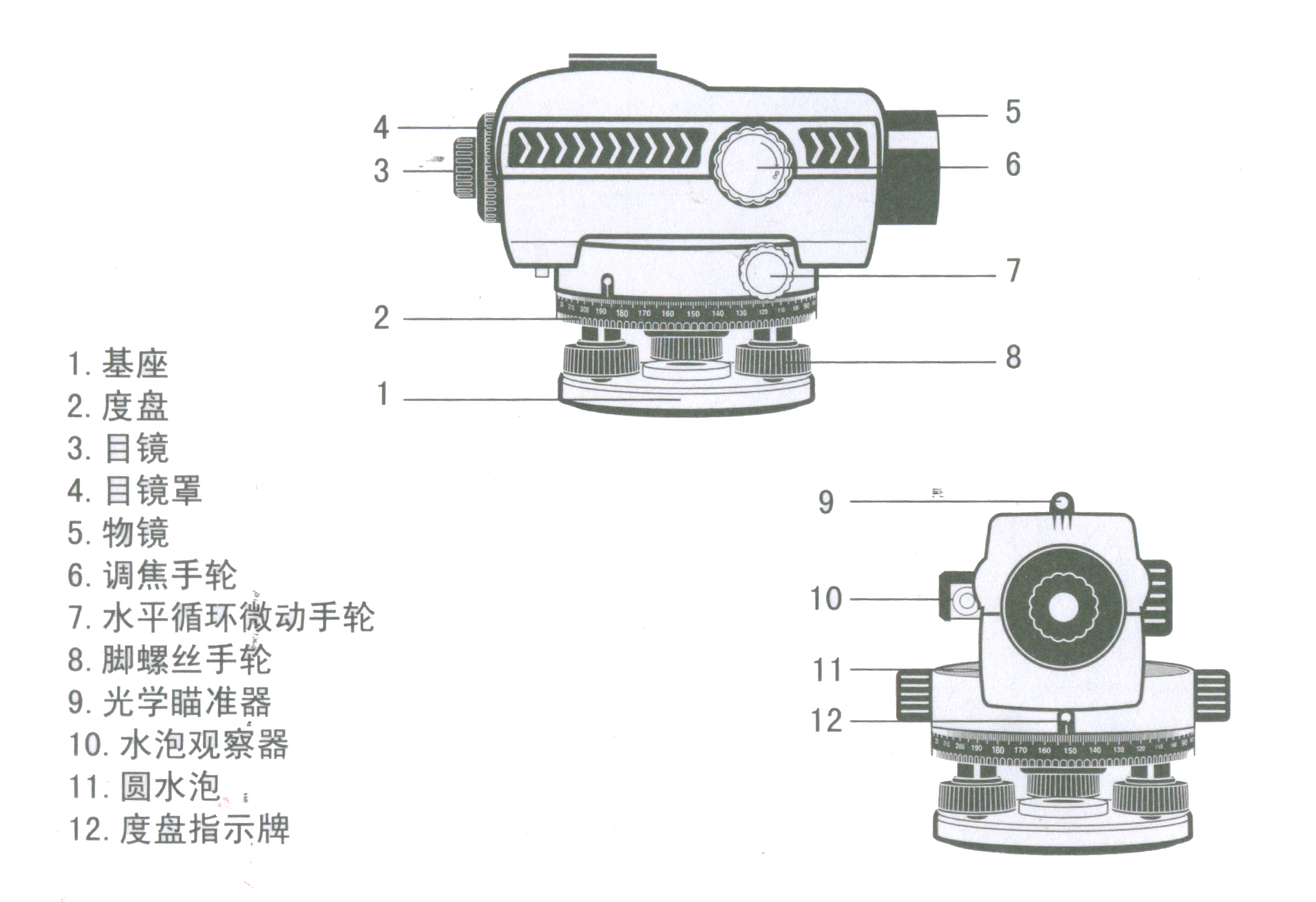

外部結構
技術參數
|
望遠鏡 |
正像 |
|
倍率 |
32X |
|
物鏡口徑 |
45mm |
|
視場角 |
1°20′ |
|
最短視距 |
0.3m |
|
乘常數 |
100 |
|
加常數 |
0 |
|
防水 |
是 |
|
補償器工作范圍 |
±15′ |
|
安平精度 |
±0.3" |
|
圓水泡精度 |
8′/2mm |
|
度盤分度值 |
1°或1gon |
|
每公里往返測量標準差 |
1.0mm |
|
儀器凈重 |
2.7kg |
|
三角架連接尺寸 |
M16或5/8" |
|
平板測微器MD1 |
范圍 |
最小格值 |
估讀值 |
|
（帶光學測微尺） |
10mm |
0.1mm |
0.01mm |

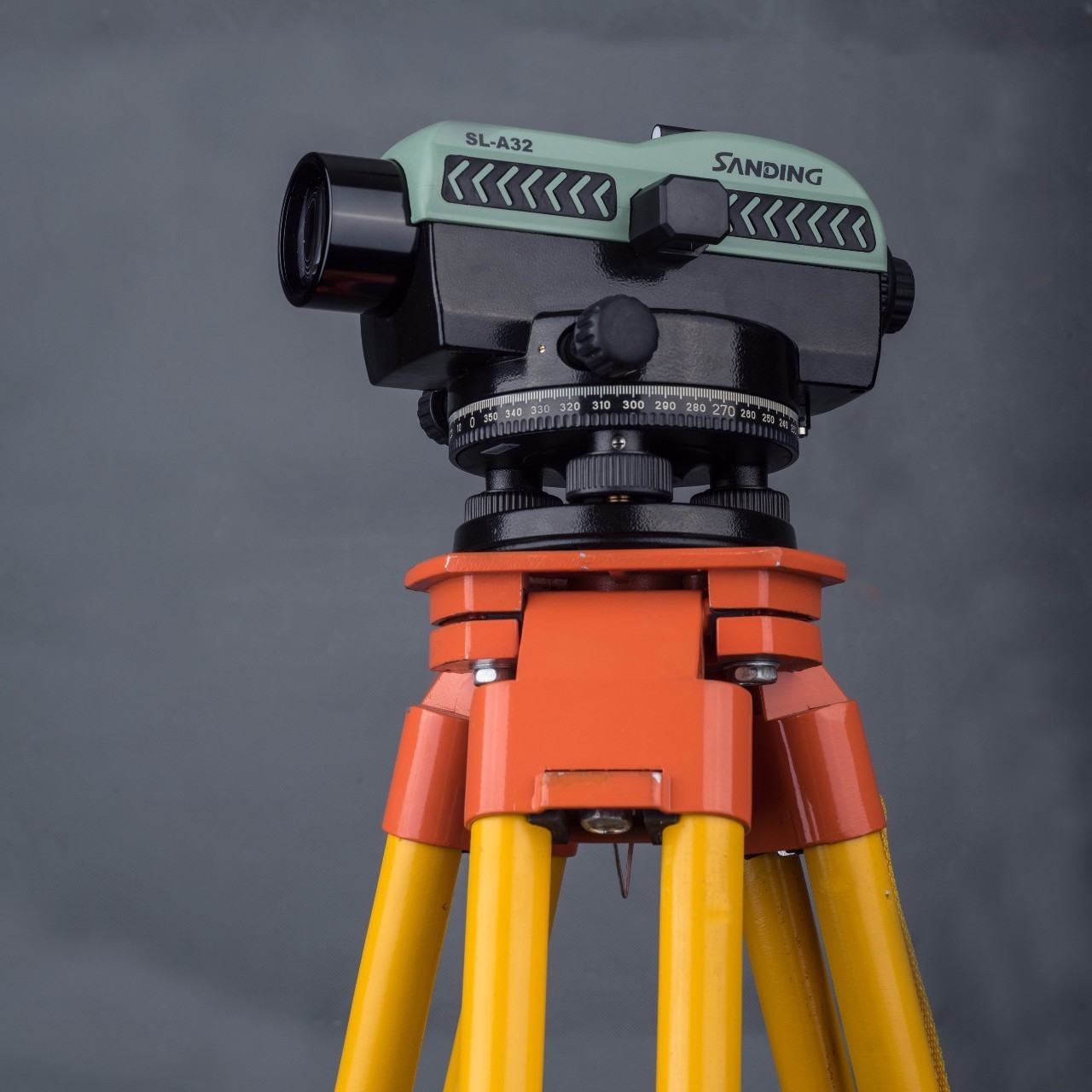

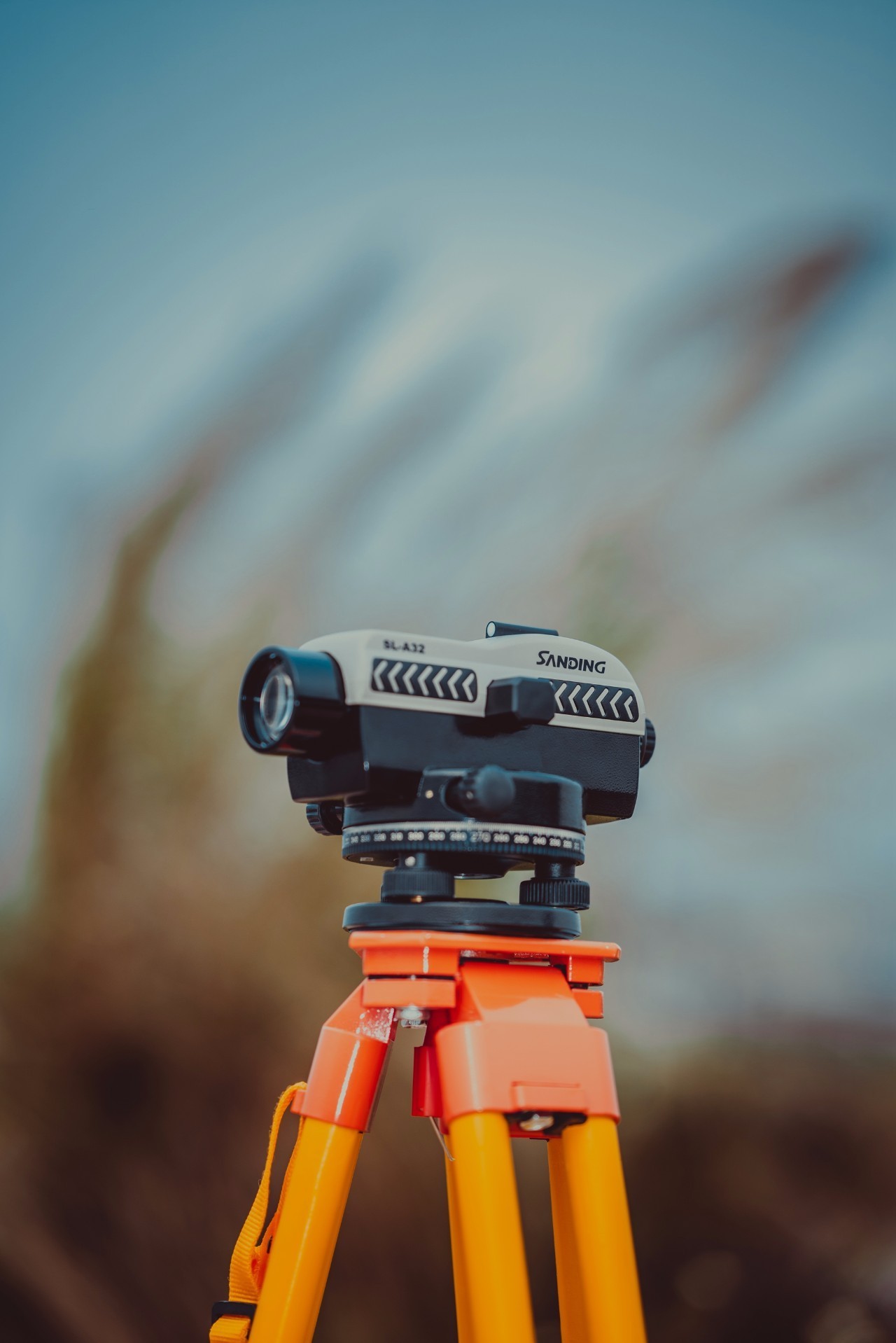

SL-A32
▲戶外圖
▲室內圖
外部結構
技術參數
|
技術參數 |
20X |
22X |
24X |
26X |
28X |
30X |
32X |
|
望遠鏡 |
正像 |
正像 |
正像 |
正像 |
正像 |
正像 |
正像 |
|
倍率 |
20X |
22X |
24X |
26X |
28X |
30X |
32X |
|
物鏡口徑 |
36mm |
36mm |
36mm |
40mm |
40mm |
40mm |
40mm |
|
視場角 |
1°20′ |
1°20′ |
1°20′ |
1°20′ |
1°20′ |
1°20′ |
1°20′ |
|
最短視距 |
0.3m |
0.3m |
0.3m |
0.3m |
0.3m |
0.3m |
0.3m |
|
乘常數 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
加常數 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
防水 |
是 |
是 |
是 |
是 |
是 |
是 |
是 |
|
補償器工作范圍 |
±15′ |
±15′ |
±15′ |
±15′ |
±15′ |
±15′ |
±15′ |
|
安平精度 |
±8" |
±8" |
±8" |
±8" |
±8" |
±8" |
±8" |
|
圓水泡精度 |
8′/2mm |
8′/2mm |
8′/2mm |
8′/2mm |
8′/2mm |
8′/2mm |
8′/2mm |
|
度盤分度值 |
1°或1gon |
1°或1gon |
1°或1gon |
1°或1gon |
1°或1gon |
1°或1gon |
1°或1gon |
|
每公里往返測量標準差 |
2.5mm |
2.0mm |
2.0mm |
1.5mm |
1.5mm |
1.5mm |
1.0mm |
|
儀器凈重 |
1.8kg |
1.8kg |
1.8kg |
1.8kg |
1.8kg |
1.8kg |
1.8kg |
|
三角架連接尺寸 |
M16或5/8" |
M16或5/8" |
M16或5/8" |
M16或5/8" |
M16或5/8" |
M16或5/8" |
M16或5/8" |
儀器用途
精密自動安平水準儀是高精度自動安平水準儀，用于國家二、三級水準測量（配置MD1測微器后可作為二等水準測量），建筑工程測量；形變監測，礦山測量和大型機器設備的安裝。利用自動補償技術，可極大提高作業效率和作業精度。儀器工作溫度為-30℃~+50℃。
測量方法

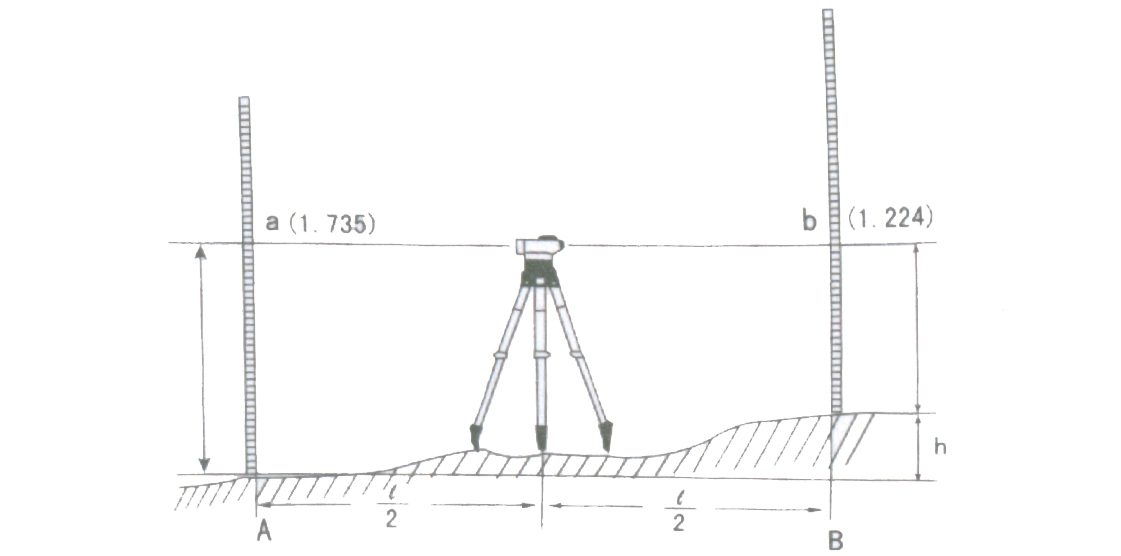

高差測量
1.安置儀器于A、B中間
2.垂直安放標尺于A點，用于絲讀數為a。
3.垂直安放標尺于B點，用于絲讀數為b。
4.A、B兩點高差值為a-b
圖示：h=a-b
=1.735-1.224
=0.511m

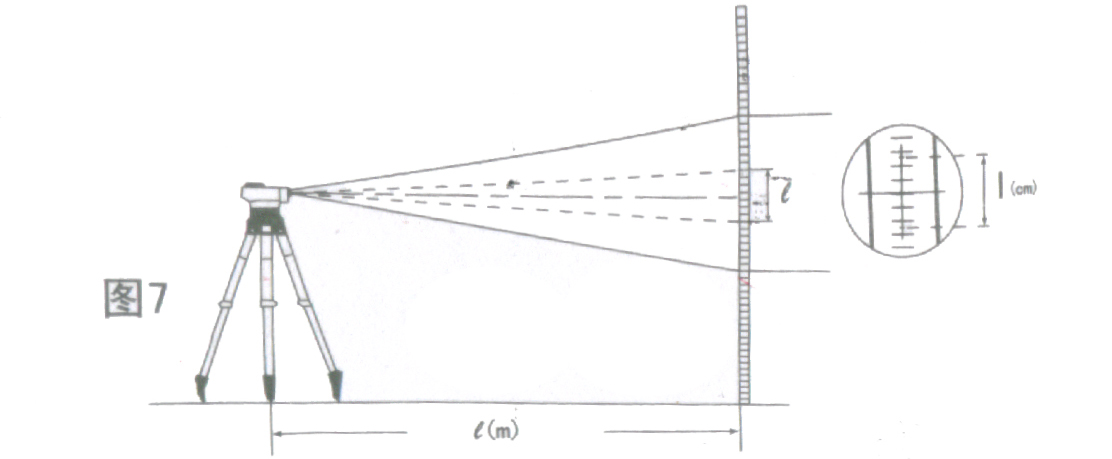

距離測量

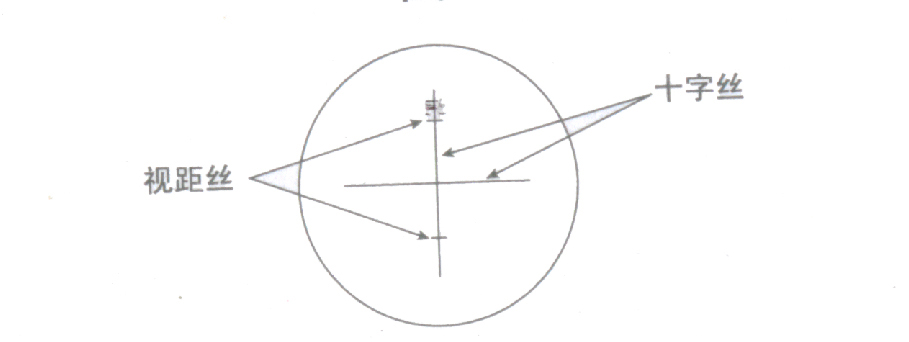

1.瞄準標尺，讀取視距絲間距e，單位：厘米
2.儀器至標尺距離等同e值，單位：米
圖示：視距絲長度e為32厘米，則儀器至標尺距離為32米。

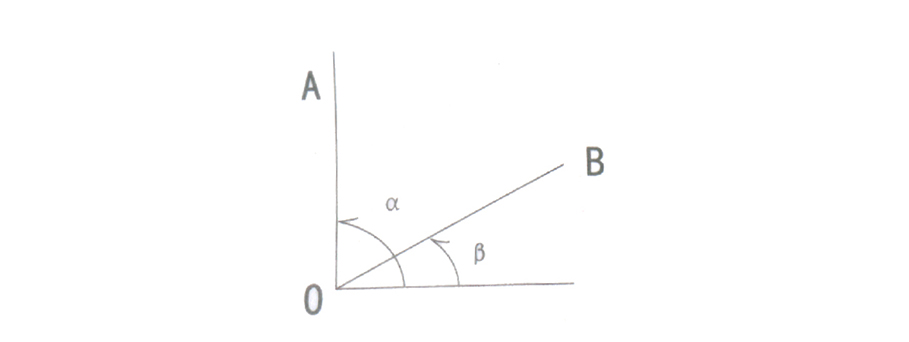

方向角度測量
1.視距絲豎絲瞄準目標A，讀取角度值α。
2.轉動望遠鏡瞄準目標B，讀取角度值β。
3.A0B=α-β（圖示）
——（完）——
