京劇和此片的聯系
中國的國粹有很多，京劇為其中一粹。而三鼎光電做為中國測量裝備品牌之一，他們二者會產生聯系嗎？同樣誕生于京城，在本片中，因?yàn)?strong style="box-sizing:border-box !important;padding-bottom:0px;margin:0px;padding-left:0px;padding-right:0px;max-width:100%;word-wrap:break-word !important;padding-top:0px;">工匠精神，使得京劇和工業生產看似兩個毫無相關的領域卻能融合在一起。
三鼎光電工廠位于北京亦莊，占地約22.5畝，樓面建筑面積4萬平方米。是目前國內生產規模最大最先進工藝最完善的現代化光學和電子研發生產中心。在傳統的測量?jī)x器——全站儀產品中，北京三鼎光電工廠的絕對優勢是新型電子補償器和新研發的高端測距主板，這些高端技術已經成功應用于三鼎全站儀中。（視頻請勿全屏觀看，否則非常模糊。）
部分工序
上圖顯示為新款電子補償器。新款電子補償器精準度更高，補償范圍大，野外工作時候穩定性很高。

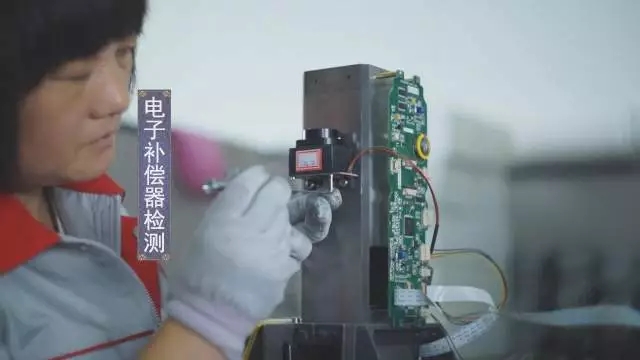

上圖顯示為新款電子補償器的檢測。

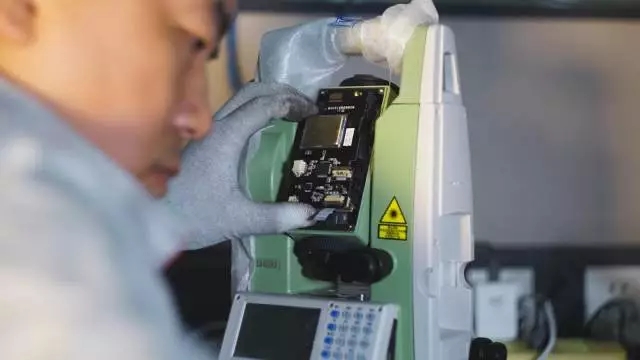

上圖顯示為新款測距主板。新款全站儀搭載此測距主板后，測距速度更快，免棱鏡測程更遠，數據測量更精準。

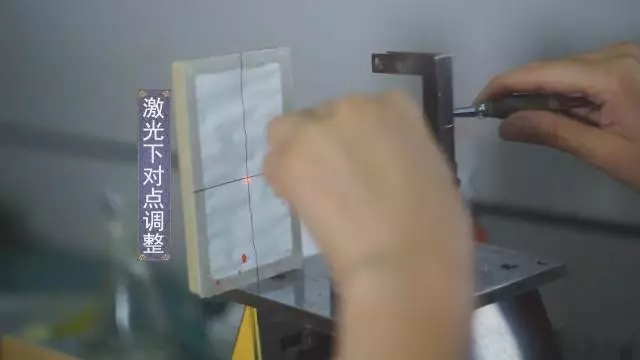

激光下對點調整：目前主流全站儀都以激光下對點為主，上圖為就激光對點器的調整過程。固定在工裝架子，光斑必須可以在十字中心位置不偏心地自轉。

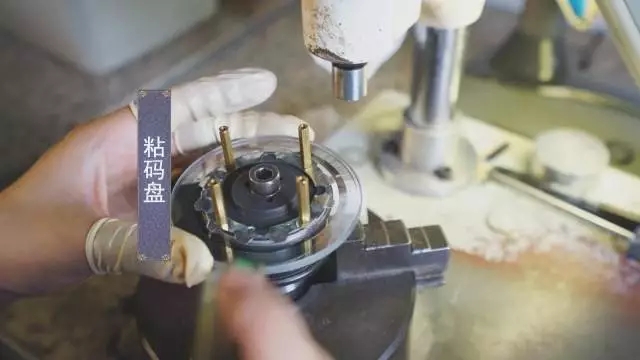

粘碼盤：這就是傳說中的絕對編碼盤。要用顯微鏡保證碼盤和軸的同心度。達到要求后再用特定光學膠進行黏連。

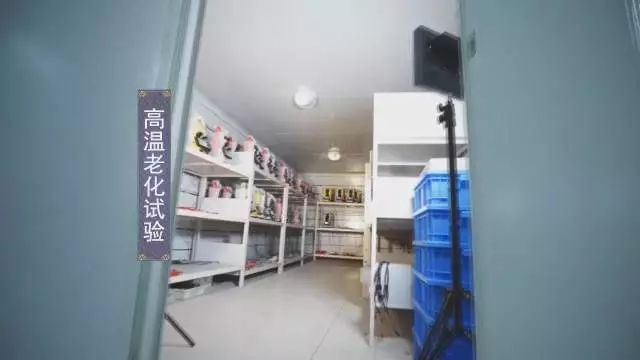

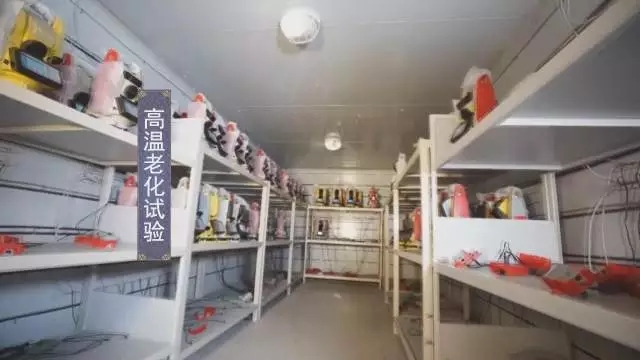

高溫老化試驗：圖中就是高溫老化實驗室。目的是要測試全站儀是否在高溫環境下也可以從容工作。在55度的室內溫度下，讓儀器不斷電地反復測距。直到電量耗盡。試驗結束后，重新檢查全站儀狀態，如果沒有問題則為合格。

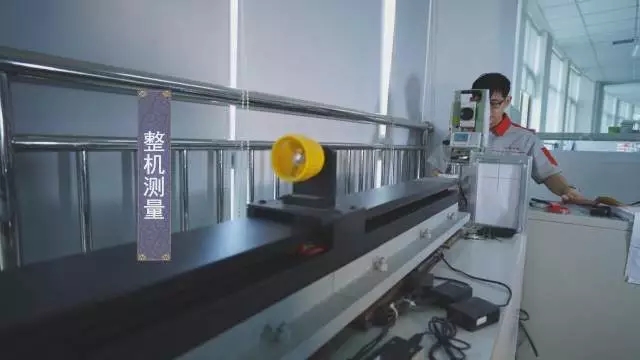

整機測量：當全站儀已經全部組裝完成之后，進行的初步測量：主要是通過移動的棱鏡，和固定的目標，對全站儀在測量、周期、真值等進行檢測。免棱鏡測程上進行檢測。如圖中這臺是722R4L。則是用棱鏡對儀器進行一整個周期的數值誤差檢測。

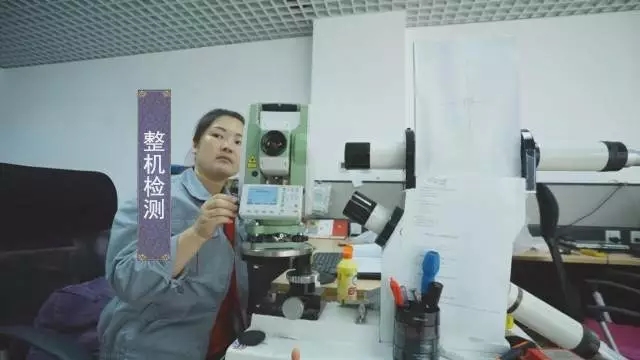

整機檢測：出廠前倒數第二道檢測工序，這個時候是對全站儀所有指標進行綜合檢測。合格的儀器就交給測角精度檢測。

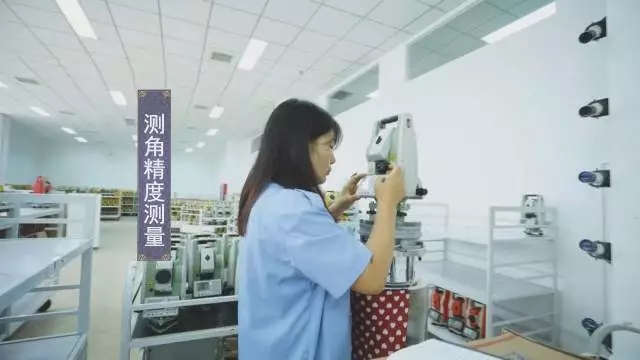

測角精度測量：出廠前的最后一步就是測角精度測量了。看到圖中右前方的五個平行光管，就知道要求的精度有多高。
（完）
