飛機部分
飛機部分

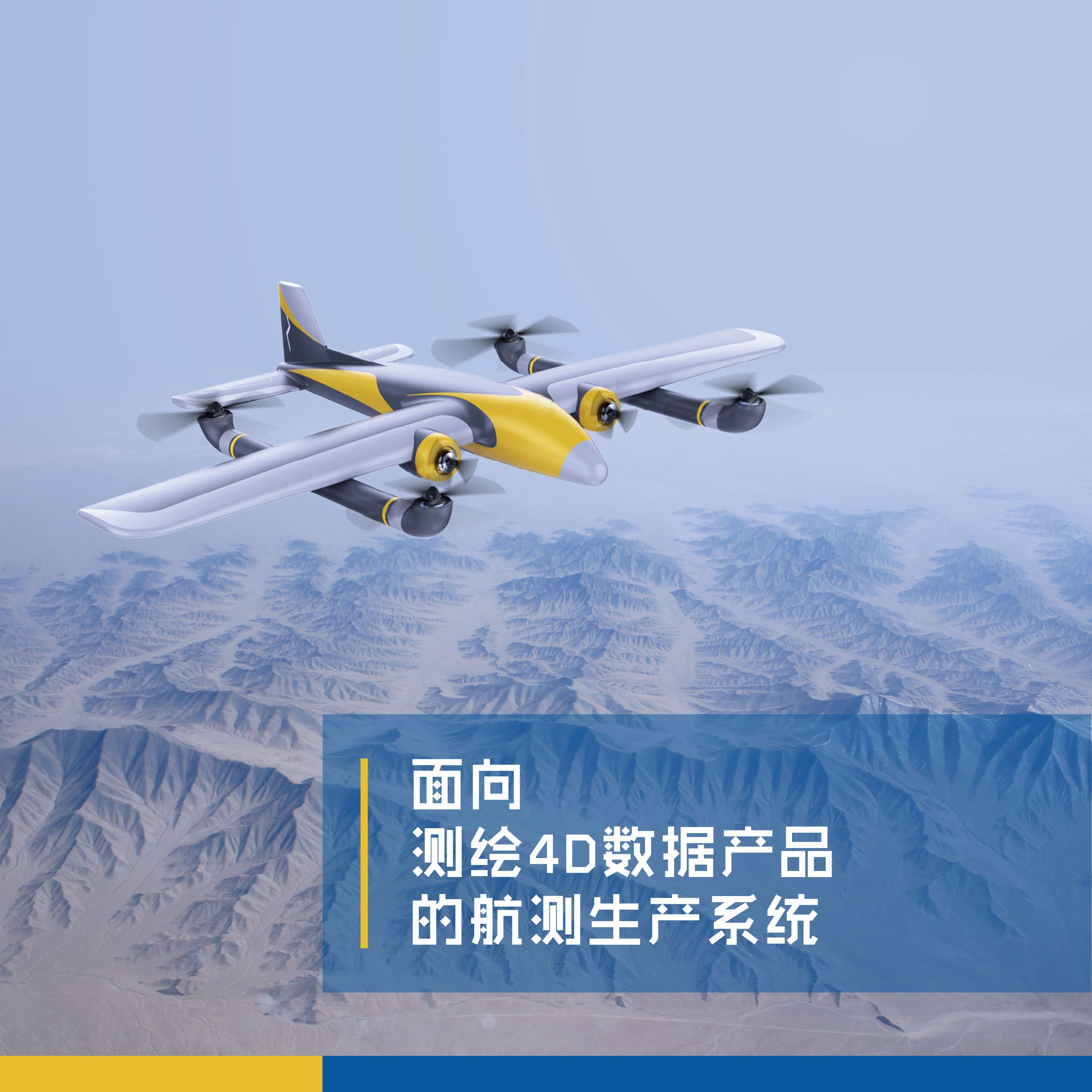

飛機特點
1、 堅固輕巧
復合材料機身，翼展2.2m，機長1.47m，起飛重量可達12kg
2、 飛行穩定
巡航速度可達75km/h，續航時間達90min
3、 算法優化
先進、穩定的可重構導航控制算法，性能穩定、可靠性強
4、 拆裝便捷
機身各部件采用模塊化快拆設計，能在野外快速安裝和起飛
系統優勢
1、 配備相機4200萬像素，采集高精度數據
高達4200萬像素的航攝相機，地面分辨率最優可達2CM，大幅度提高作業效率和成果精度
2、 起降系統采用實時差分模式
配備的實時差分在起降時給無人機飛控提供更精準的定位，實時差分的起降精度達30CM
3、 后差分模式，成圖精度達5CM
A、配備的后差分PPK，確保精度同時，大量減少野外像控點測量
B、改變傳統航測模式，極大地降低航測工作人力物力成本
C、在復雜環境地區，亦可輕松實現測量
4、 CORS站
A、在CORS站覆蓋區域。用戶無需架設參考站，真正實現單機作業，減少成本
B、擁有完善的數據監控系統，可以有效地消除系統誤差和周跳，增強差分作業的可靠性
C、全國已經建立4000多個CORS站，基本覆蓋國內區域
作業流程
?1、航線自動生成（Z字航線、帶狀航線等，滿足不同場合的需求）
?2、垂直起飛，不受地形影響
?3、雙發動力電機，姿態穩定，續航時間長
?4、完善的飛行監控警告，應急處理策略保證飛行安全
?5、自動垂直降落，防止機身碰撞磨損，無需降落傘
?6、數據質檢，一鍵自動空三解算，精度滿足1：500航測測圖要求
?7、iData 航測采集、iData3D軟件，可進行立體眼鏡測圖和裸眼3D測圖
?8、更加的精準、簡單、高效
軟件部分
系統簡介航測影像處理系統South UAV
航測影像處理系統South UAV是一款無人機航空攝影測量?jī)?nèi)業處理軟件，該系統包含多個不同的數據處理模塊，可生產數字高程模型（DEM）、數字表面模型（DSM）、數字正攝影像圖（DOM）、傾斜攝影三維模型，其空三解算成果可導入iData 航測版、航天遠景MapMatrix進行立體測圖。
該系統可應用于國土資源調查、地質災害監測、災害應急任務的調查分析、地形測繪和地圖更新、城市三維建模等。
系統功能
1、 數據質檢模塊
根據POS數據以及影像數據，對航飛數據的質量進行檢查。檢查項目包括航向/旁向重疊率直方圖、影像空間分布圖。一鍵自動航帶生成檢查所有項目，并輸出報告。
2、 空三模塊
一鍵自動完成同名點檢測、空三匹配、區域網平差、密集匹配整體流程。算法優秀，不受姿態角和場景的限制。自帶平差系統，無需借助第三方軟件。通過空三匹配及加密技術，獲得點云及正射影像圖，平差檢查點中的誤差滿足1:500航測測圖要求。
3、傾斜三維模塊
使用云計算集群技術，快速完成圖像匹配、平差、拼接的航攝數據，經由傾斜三維模塊，生成滿足標準要求的傾斜三維模型，實現三維實景重現。
A、采集后數據導入iData 數據工廠的三維版，可基于傾斜三維做線劃圖
B、云平臺離線版本新增測量，單體化表達等功能
4、輸出至立體測圖系統
空三成果可導入到業內常用立體測圖系統，進行數字線劃圖采集?？杖晒烧{(diào)節立體像對的基高比，提高高程采集精度。
項目案例
案例

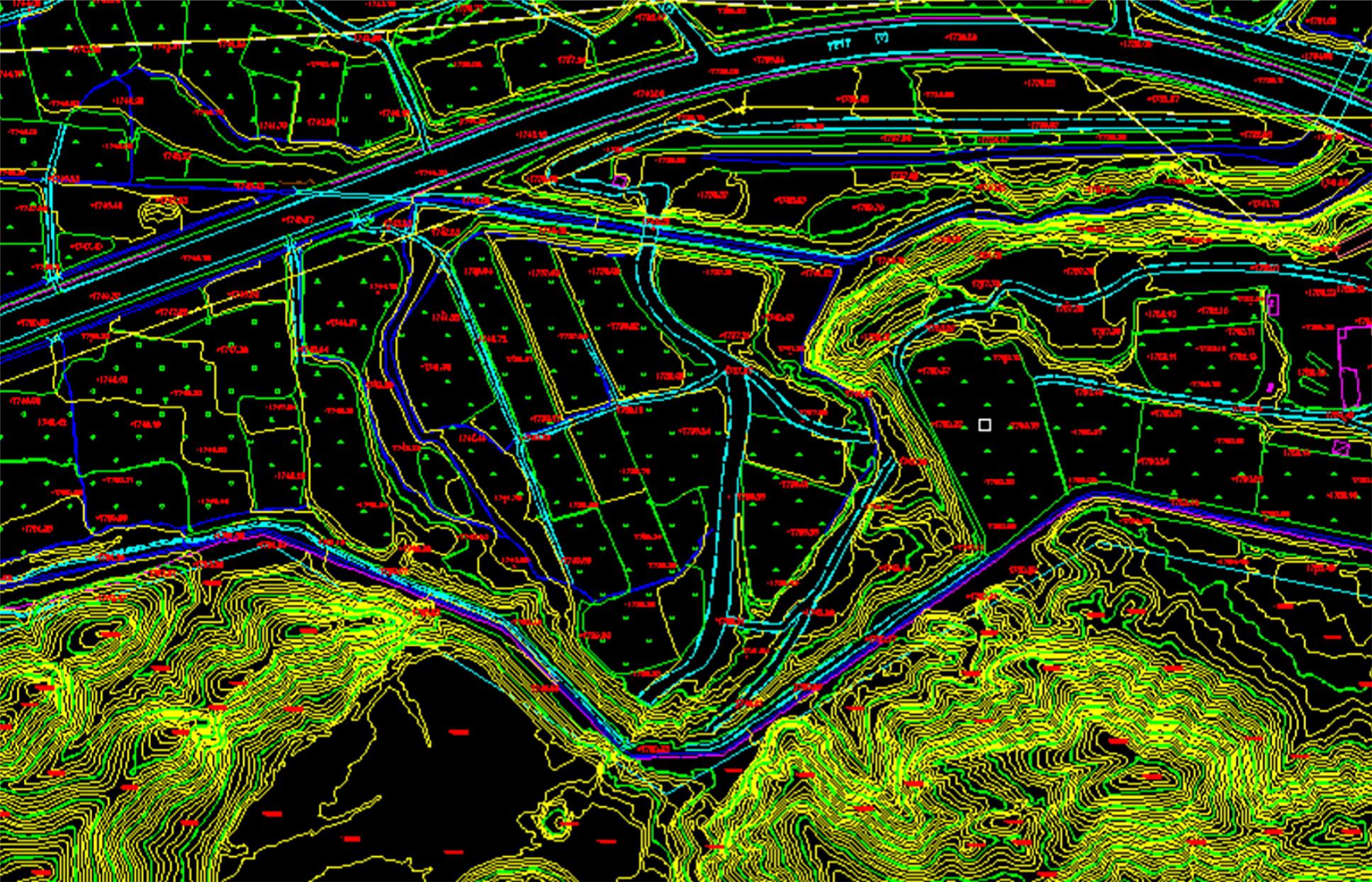

1、 甘肅張掖丹霞景區1:1000DLG
項目概況：項目位于張掖丹霞景區，18公里帶狀地形處于峽谷之間，地形彎曲較大，寬約350米，成圖面積約8平方公里，1:1000DLG（數字線劃圖）用于觀光火車線路勘測。
項目成果：DOM（正攝影像圖）和DLG（數字線劃圖）
▌

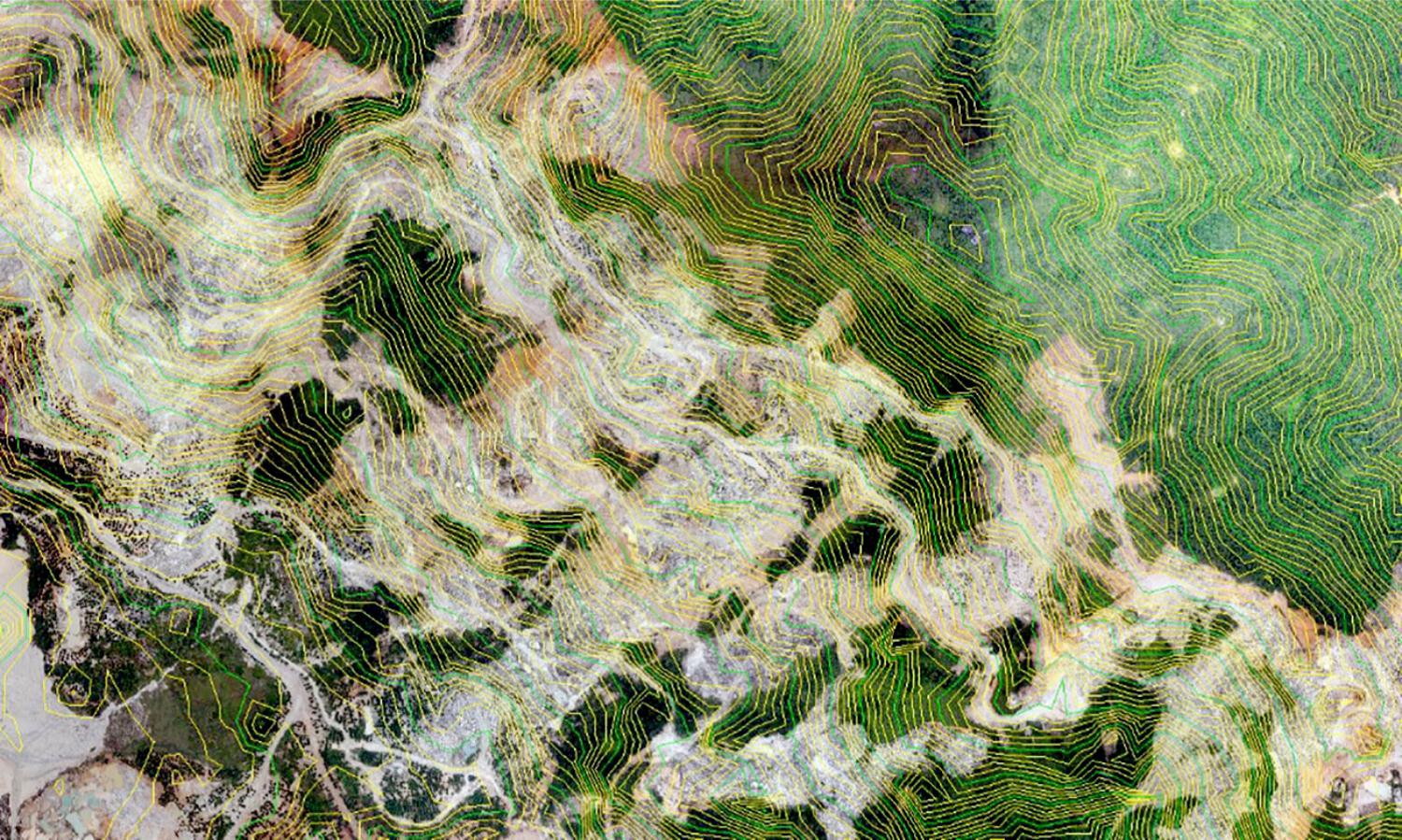

2、 廣西梧州市藤縣疑似違法礦產開采點航測項目DLG
項目概況：項目測量目標為位于廣西壯族自治區梧州市藤縣東南部的疑似違法礦產開采點，主要分布在東經111°03′至111°06′、北緯23°19′至23°21′。測量目標位于山地，地形起伏較大（高差300米左右）、安全性較低，而且總面積大，分布不集中。項目總占地15平方公里。
項目成果：DLG（數字線劃圖）
▌

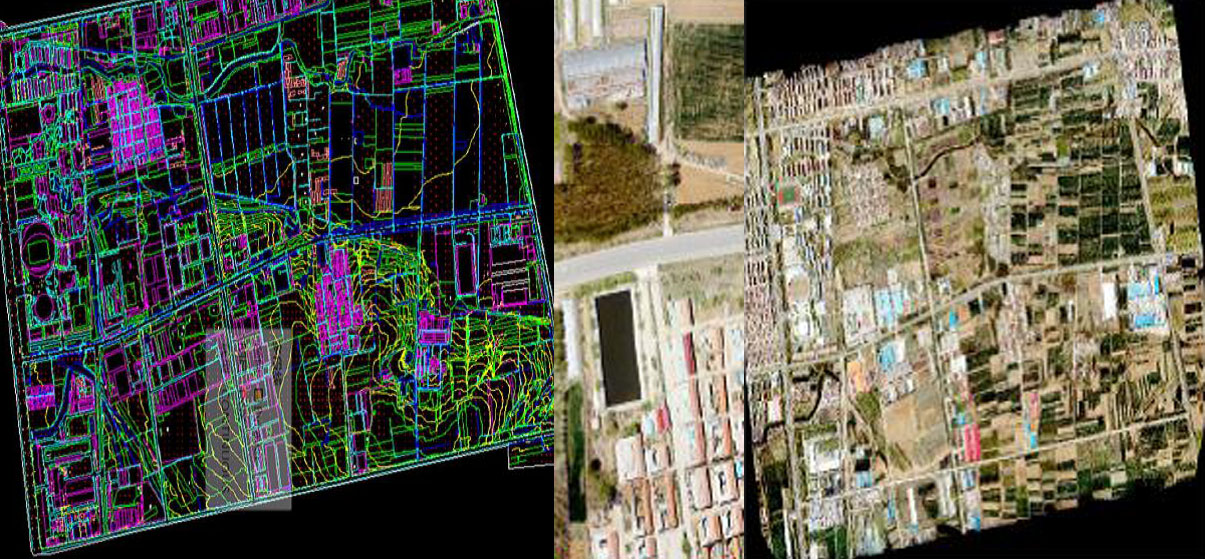

3、 山東濟南章丘淄博交界處1:2000DOM生產
項目概況：項目位于章丘與淄博的交界處。園林管理部門需要1:2000DLG（數字線劃圖）用作綠化設計。測區13平方公里。
項目成果：1:2000DLG（數字線劃圖）和DOM（正攝圖）生產
▌

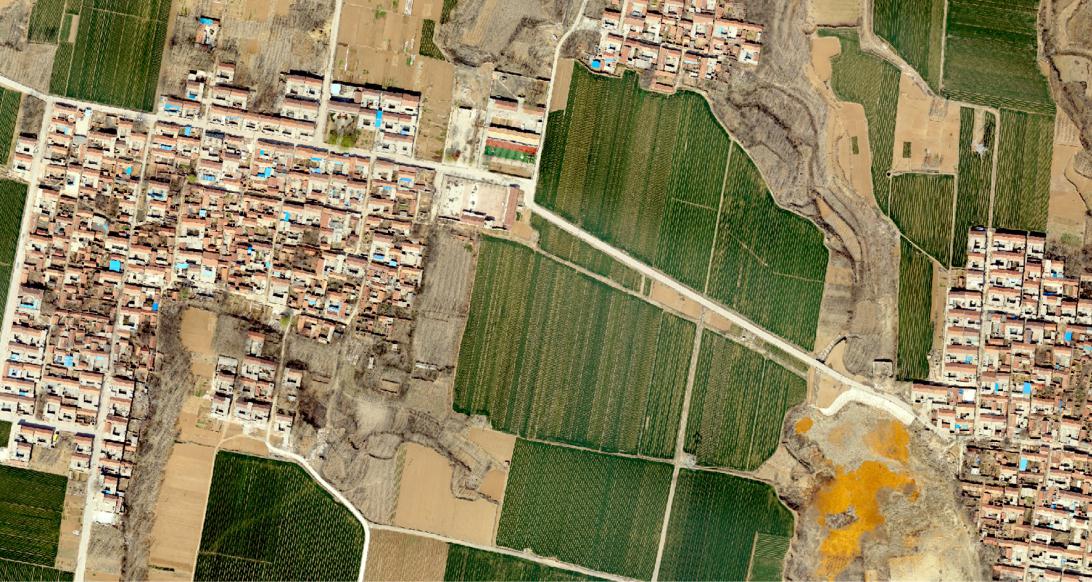

4、 山西臨猗縣城及周邊DLG
項目概況：項目位于臨猗縣城，用戶單位需要DOM及DLG用作縣城的中長期規劃好、基礎圖。項目總航拍面積35平方公里。
項目成果：1:2000DOM及DLG
▌

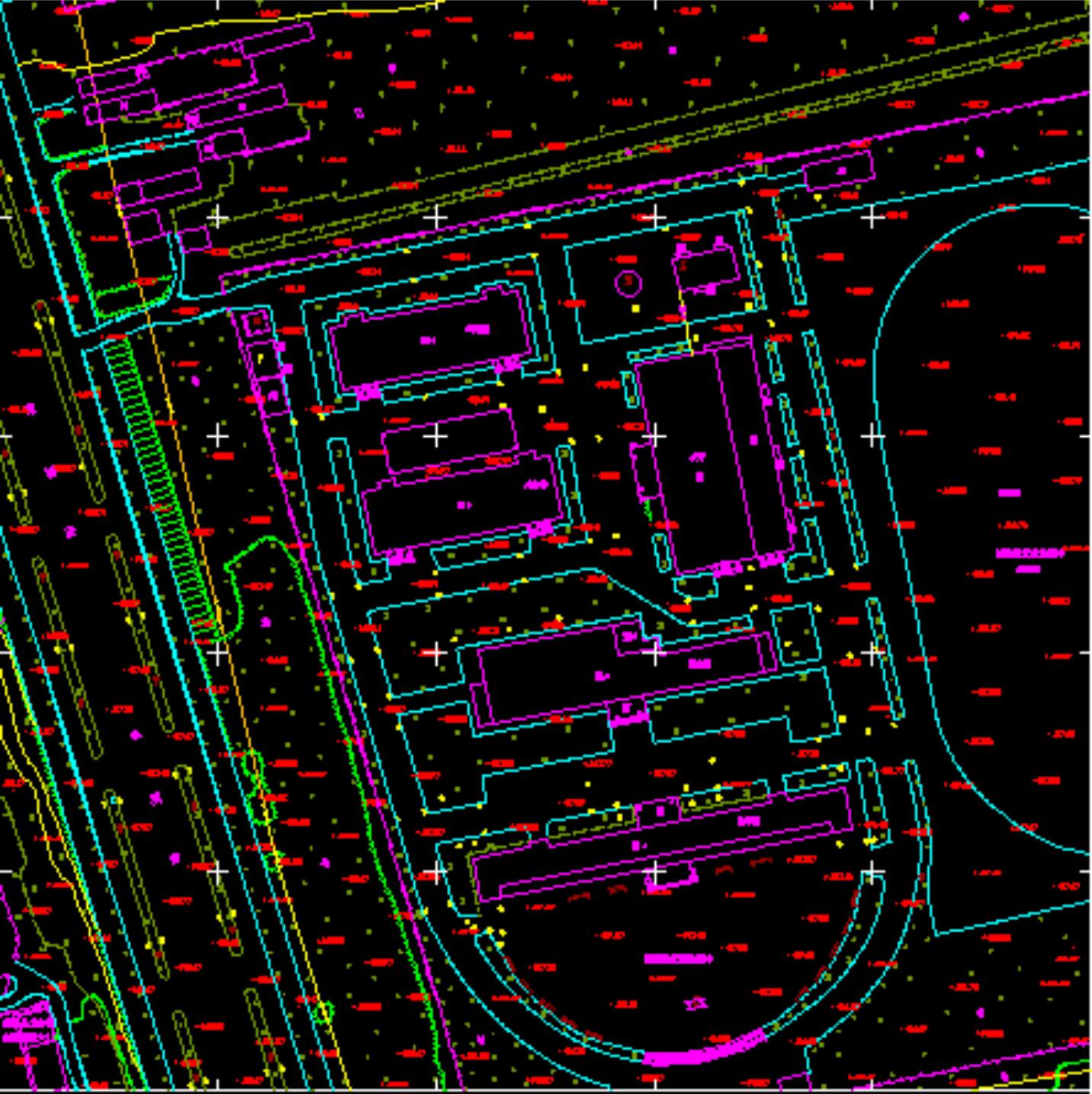

5、 山東青島萊西大學城1:1000DLG生產
項目概況：本項目位于青島萊西市，用戶單位需要1:1000DLG（數字線劃圖）用作大學城建設前期概念性規劃設計。測區約6平方公里。
項目成果：1：1000DLG（數字線劃圖）
▌

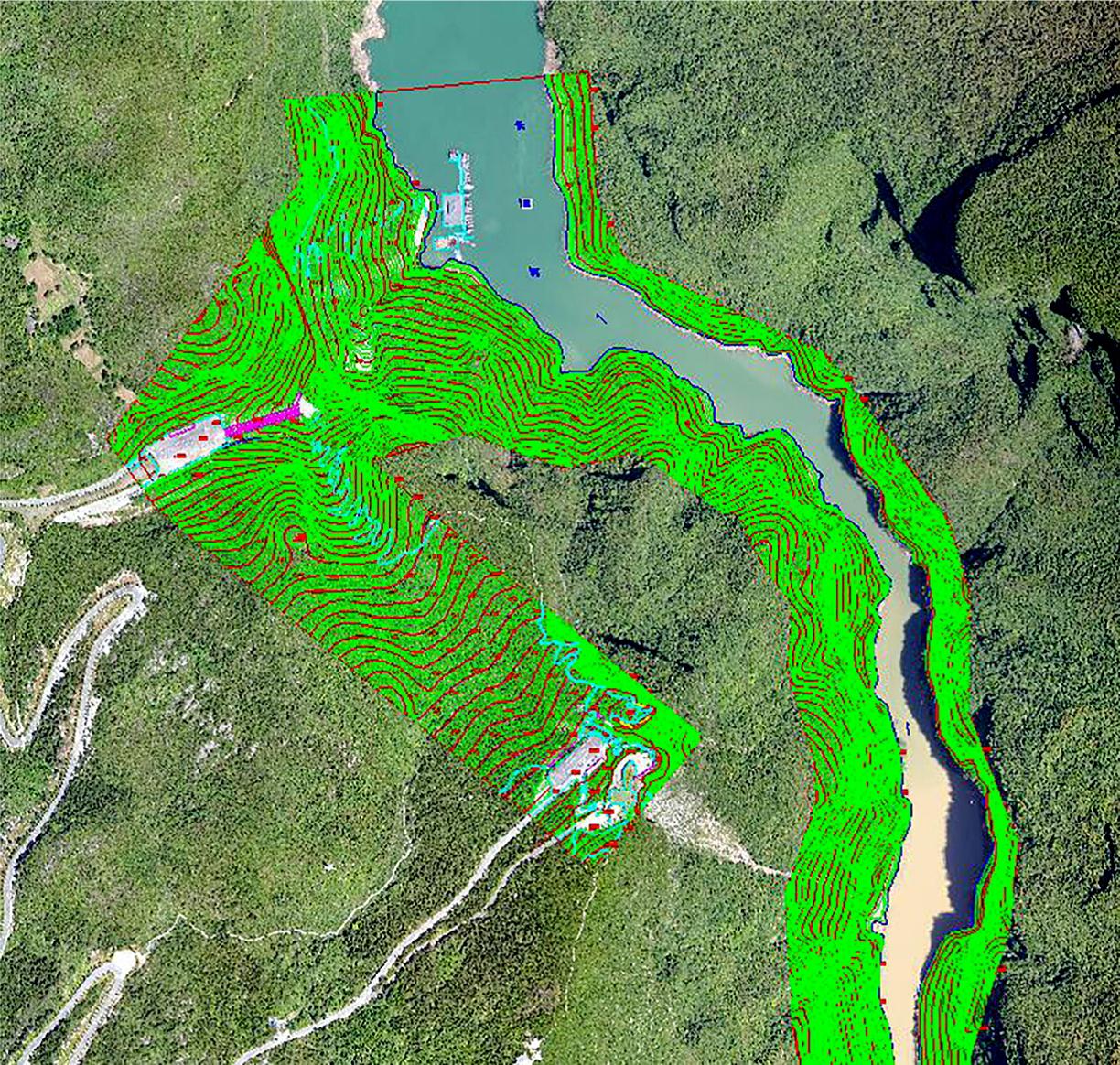

6、 重慶云陽龍缸景區航測項目DOM
項目概況：項目地點位于重慶市云陽縣龍缸景區，用戶需要分辨率15CM以內的DOM（正攝影像圖）及DLG（數字線劃圖），用于景區道路規劃設計。
項目成果：DOM（正攝影像圖）及DLG（數字線劃圖）
▌
——（完）——
