首頁如何進行數據傳輸

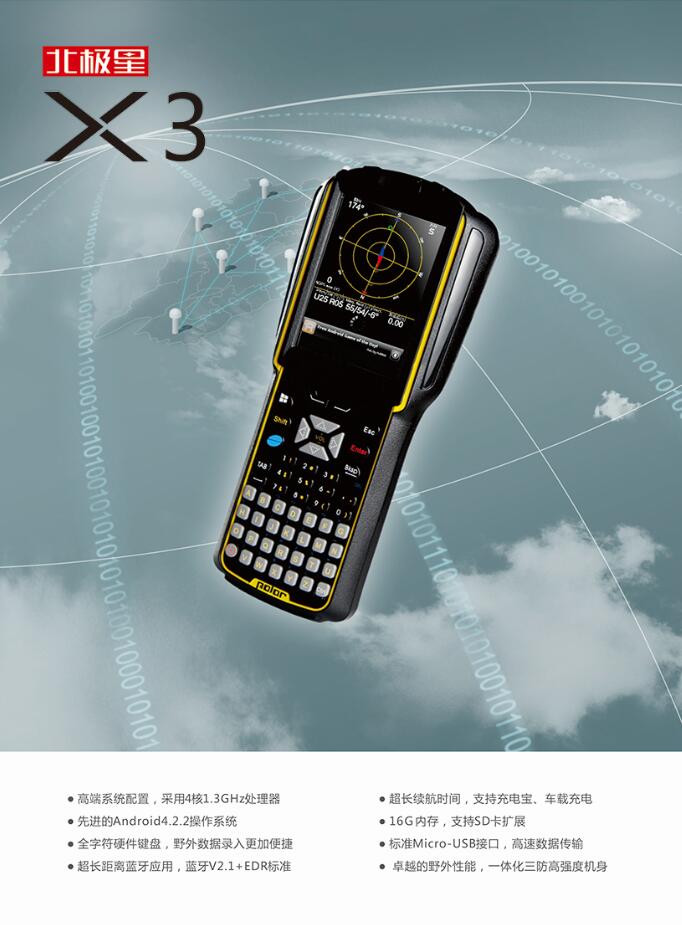

GPS 靜態處理軟件，下面以北極星X3做為例子介紹。
如何進行數據傳輸
在本節中將詳細介紹如何把野外的觀測數據傳輸?shù)接嬎銠C中，步驟如下：
一、連接前的準備
?1.保證主機電源充足，打開電源。
?2. 用通訊電纜連接好電腦的串口1（COM1）或串口2 （COM2）。
?3. 要等待（約10 秒鐘）主機進入主界面后再進行連接和傳輸（初始界面不能傳輸）。
?4.設置要存放野外觀測數據的文件夾，可以在數據通訊軟件中設置。
二、進行通訊參數的設置
?1.選擇“通訊”菜單中的“通訊接口”功能，系統彈出圖6-14 所示的通訊參數設置對話框。
?2.在通訊參數設置對話框中選擇通訊接口COM1 或COM2，鼠標單擊“確定”按鈕，波特率是自動設的，一般不用人工設置。

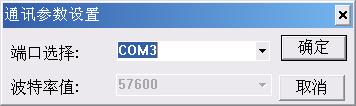

圖6-14 通訊參數設置對話框
三、連接計算機和GPS 接收機
選擇“通訊”菜單中的“開始連接”功能或直接在工具欄中選擇“
”。
如果在第二步中設置的通訊參數正確系統將連接計算機和GPS 接收機，
在程序視窗的下半部分顯示 GPS 接收機內的野外觀測數據。見圖6-15。

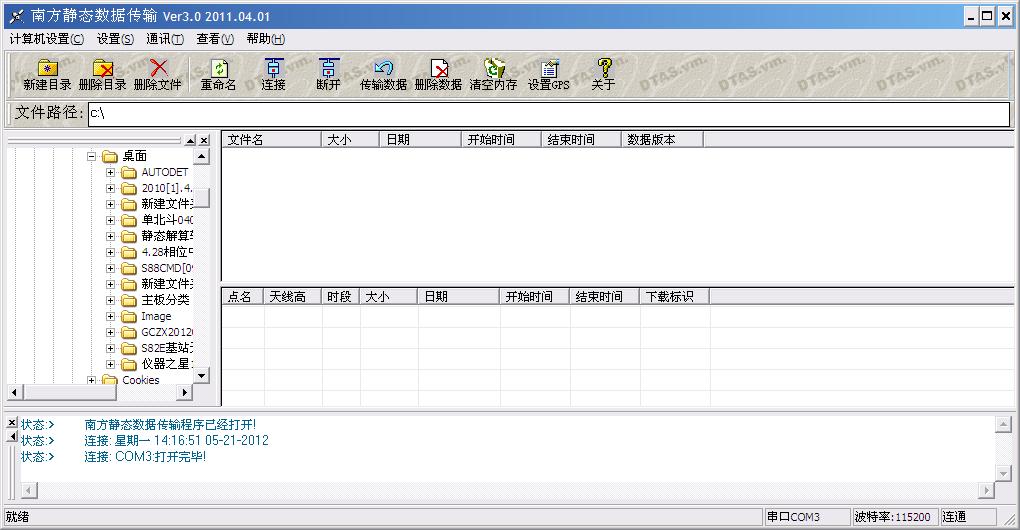

圖6-15 連接計算機和GPS 接收機后的程序菜單
如果通訊參數設置不正確，請重復第二步的 操作。
四、數據傳輸
?1.選擇“通訊”菜單中的“傳輸數據”功能，系統彈出圖6-16 所示的對話框。
?2.在GPS 數據傳輸對話框中選擇野外的觀測數據文件，鼠標單擊“開始”。

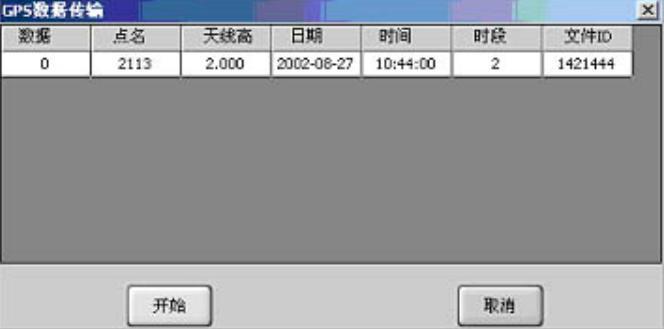

圖6-16 GPS數據傳輸對話框
五、斷開連接
選擇“通訊”菜單中的“斷開連接”功能或直接在工具欄中選擇“
”，
即可斷開計算機和GPS 接收機的連接。
例如要將數據保存在E 盤根目錄下JT 文件夾中，則可以進行如下操作：
?1.打開E 盤根目錄下JT 文件夾；
?2.選定欲傳輸?shù)臄?shù)據（如2113 點數據）如圖6-16。
?3.在圖6-16 的對話框中可更改點名、儀器天線高、時段號。
?4.然后鼠標左鍵點擊“開始”，該點上采集的數據“2113”將傳輸?shù)侥阒付ǖ腅 盤根目錄下JT 文件夾。
?5.斷開連接。
六、如何輸入注冊碼
注冊碼是保證用戶正確、合法使用三鼎公司GPS 產品的用戶標識碼，請用戶妥善保管。
注冊GPS 的步驟如下：
?1、選擇“幫助”菜單中的“軟件注冊”功能，系統彈出圖6-17 所示的對話框；
圖6-17 接收機注冊對話框
?2、在接收機注冊對話框中的注冊碼編輯框中輸入在三鼎公司申請到的注冊碼，鼠標單擊“確定”。
注意：注冊碼為21 位，如果長度不足程序不能接受。如果輸入的注冊碼正確，系統提示注冊成功對話框，見圖6-18。
圖6-18 注冊成功對話框
如果注冊碼錯誤，則提示注冊碼輸入錯誤對話框，見圖6-19。

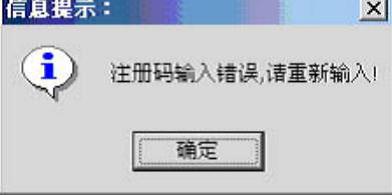

圖6-19 注冊失敗對話框
七、檢測注冊碼
連接GPS 接收機和計算機，啟動數據傳輸軟件，在軟件的標題欄會顯示注冊碼的日期，如果提示的時間比當前的時間小則表明注冊碼日期以到，請與就近經銷商聯系，索取正確的注冊碼。
八、設置功能
在數據傳輸軟件中可以對GPS 接收機采樣間隔和衛星高度截止角進行設置。
在“設置”菜單下“GPS 機設置”功能，彈出圖6-20 所示的參數設置對話框。
采樣頻率值：設置采集間隔，例如設成5 秒，則接收機每隔5 秒鐘采集一個歷元數據，一分鐘則可采集12 個歷元數據。
衛星高度角即衛星截止角，若設成10 度，則接收機只對水平仰角10 度以上衛星鎖定，而屏蔽10 度以下的衛星。
注意：參加作業的每臺GPS 的設置應該保持一致。如更改了一臺GPS 接收機的內部參數，其它的GPS 接收機也應該更改成同樣的內部參數。
