首頁道路放樣
道路放樣
對于定線放樣，必須先定義線型。
定義水平定線的方法：
通過三鼎公司提供的數據
通訊軟件從計算機中裝入；
或在【道路設計】程序中手工輸入。
垂直定線數據可以不用定義，
但是若要計算填挖，則必須定義。
定義方法同定義水平定線方法一樣。

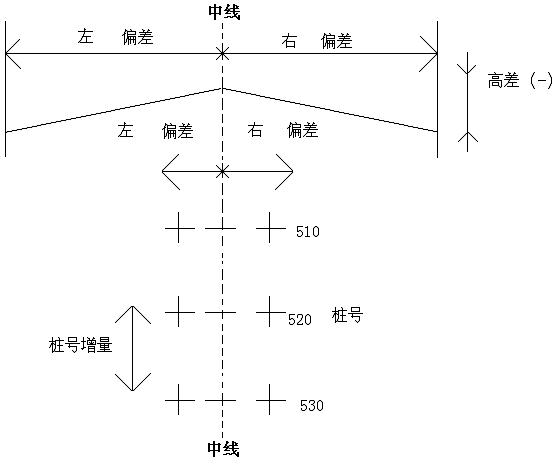

定線放樣數據的規定如下圖所示：
?偏差
左：表示左邊樁點與中線的平距，
右：為右邊樁與中線的平距
?高差
左(右)分別為左、右邊樁與中線點的高程差
道路
應用該程序，你可以簡單地定義一條直線，
曲線或緩和曲線作為參考，進行測量和放樣。
程序根據道路設計確定的樁號和
偏差來對設計點進行放樣。
操作步驟：

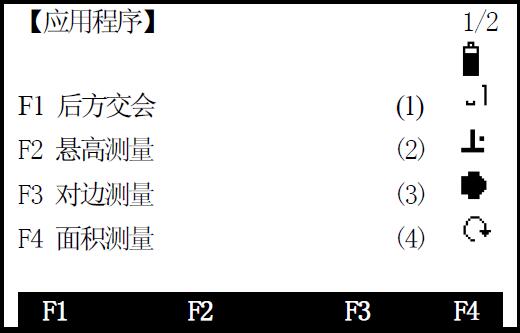

在【應用程序】菜單中按[翻頁]進入
【應用程序】第二頁。

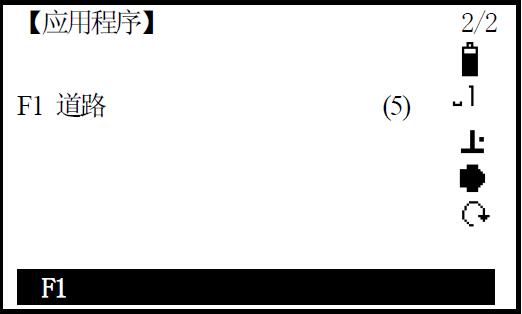

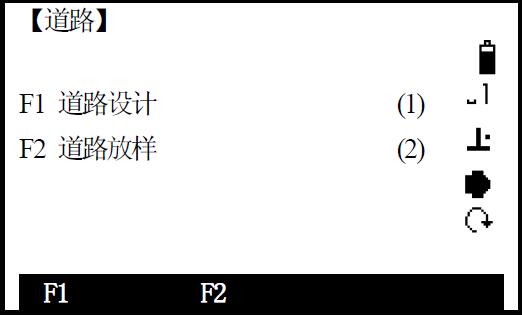

按[F1]或數字鍵“5”，進入道路。如下圖：
先進行F1道路設計，完成后進行F2 道路放樣。
道路設計

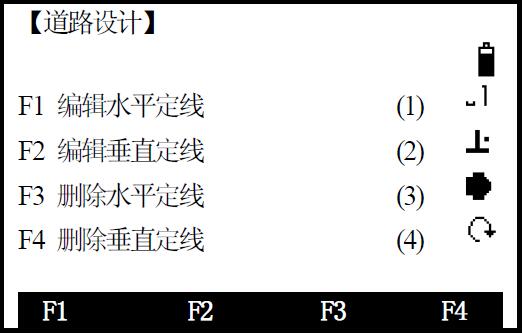

道路設計中有
?1.編輯水平定線，
?2.編輯垂直定線，
?3.刪除水平定線，
?4.刪除垂直定線。
操作步驟：

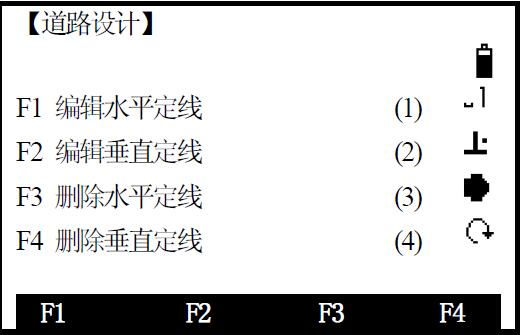

在應用程序菜單中按[F1]、或數字鍵[ 1 ]
進入道路設計。如圖顯示
編輯水平定線
水平定線有兩種方式定線：
?第一種定線元素的方式是直線、
圓曲線和緩和曲線。
?第二種定線方式是點。
當使用第一種定線方式直線、
圓弧曲線和緩和曲線元素時，
第二種定線方式點被限制使用，
反之亦然。兩種定線方式不能混合使用，
否則數據錯誤。
定義一條水平定線首先要輸入起始點的
詳細情況(樁號、N(北)、E(東)的坐標)。
輸入完一項按ENT鍵將光標移到下一輸入項。
操作步驟：
在道路設計中按[F1]、或數字鍵[ 1 ]，
進入編輯水平定線。

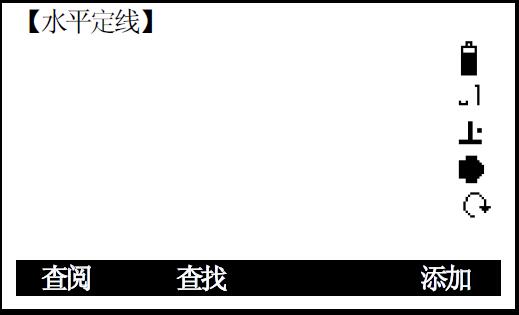

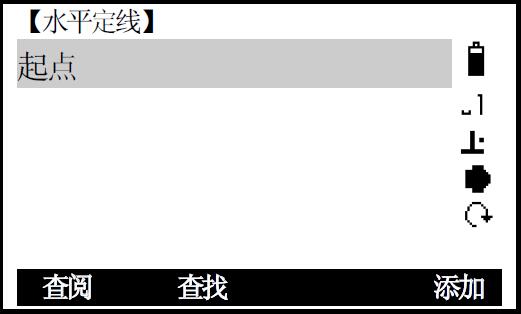

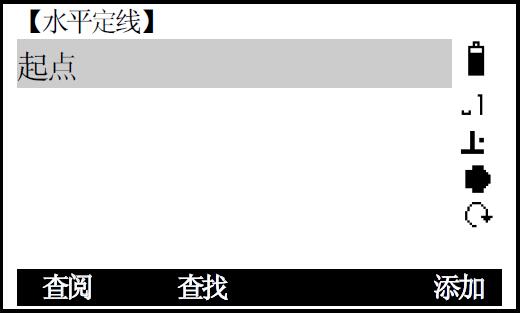

如右圖顯示當沒有水平定線數據時，
第一個添加的數據肯定是起始點。

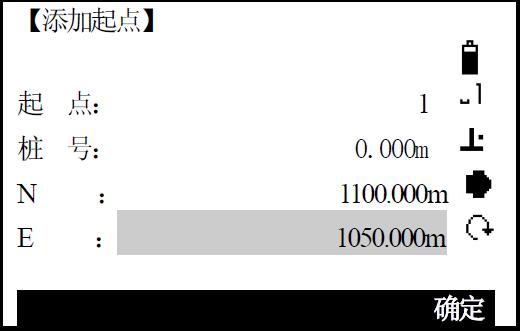

按F4[添加] 鍵，進入下圖
輸入起始點的樁號、N、E坐標。
輸入完一項按ENT 鍵將光標移到下一輸入項。
所有輸入完畢，按 F4 [確定] 進入下圖
?F1[查閱]可以查看和修改已存在的
定線數據的數值，但不能改其數據類型。
?F2 [查找]當定線數據較多時
可以用樁號來查找數據。
?按F4 [添加] 進入添加水平主定線界面。
如下圖

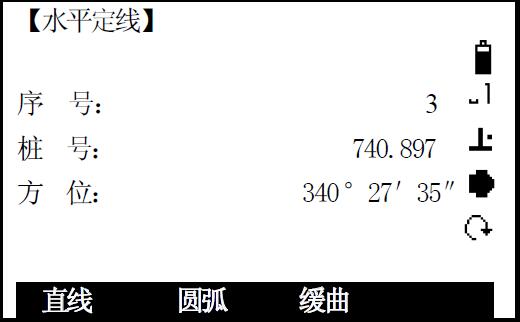

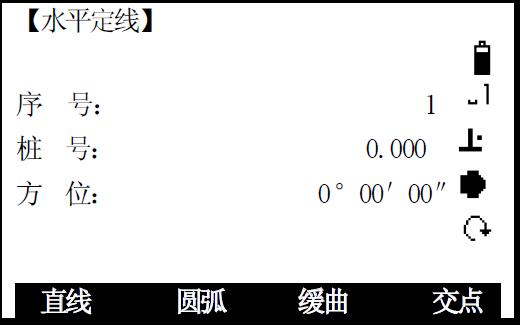

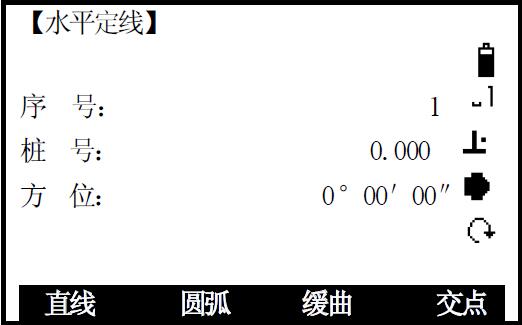

下圖顯示：當前的序號、樁號、該樁
號處切線的方位角和創建新線型的功能鍵。
系統提供了定義直線、圓弧曲線、
緩和曲線、點四種功能。
選擇其中一個功能鍵，輸入該樁號
的詳細信息即可生成定線的元素，
系統軟件就會計算新的樁號和方位角，
并返回到主定線界面，此時可定義其它的線型，
新的定線元素只能加到原定線文件的尾部。
下面分別介紹定義直線、圓弧曲線、
緩和曲線、交點四種功能。
直線
當定義好起始點或其它線型后便
可定義直線。直線包括方位角和距離，
并且距離值不能小于1CM。
在主定線屏幕中按[F4](添加)鍵，
便進入定義水平定線主屏幕。

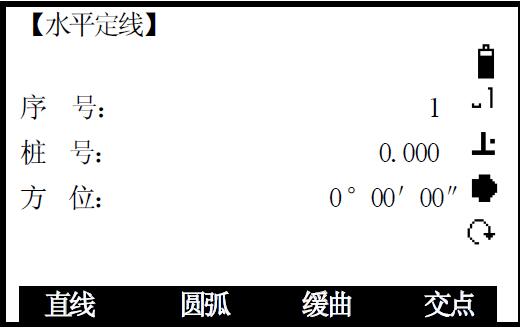

按[F4](添加)，進入定義主屏幕。
如下圖：

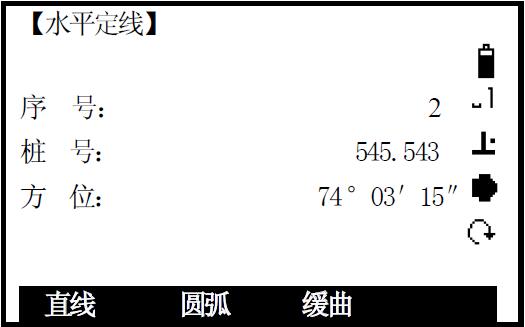

如右圖按F1 [直線]，進入定義直線界面。

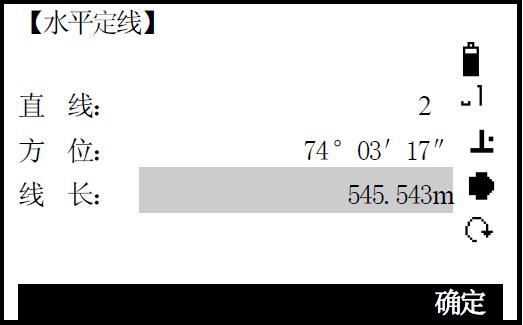

如右圖顯示輸入直線的方位角后，
按ENT 鍵進入下一輸入?yún)^(qū)，
輸入好直線的長度后，按ENT 鍵。
?右圖中“直線”代表數據類型：
“ 2 ”代表該數據的序列號。
?按F4[確定] 鍵，存儲該定線數據，
屏幕返回主定線

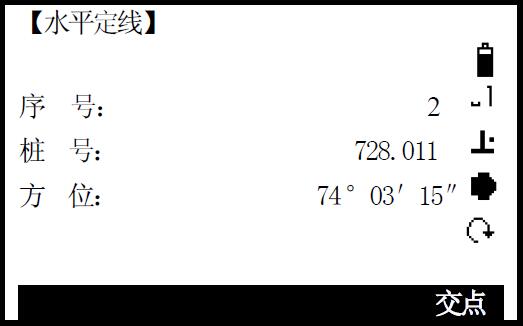

按[確定]存儲該定線數據，
屏幕返回主定線屏幕，

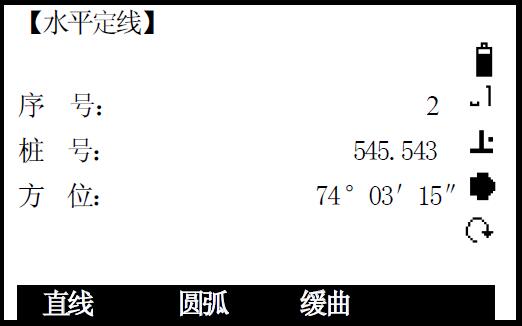

并顯示直線末端的樁號和該點的方位角。
此時，便可定義其它曲線。
當直線在線路的中間時，
該直線的方位角由先前的元素算出，
若要對該方位角進行改變，
可手工輸入新的方位角。
緩和曲線
在主線輸入過程屏幕中按[F3](緩曲)鍵，
便可以定義緩和曲線。
緩和曲線包括最小半徑和弧長。
其半徑正負的規定和圓半徑的正負
的規定一樣。同樣，弧長也不能為負數。
操作步驟：
在主定線屏幕中按[F3](緩曲)鍵，
便進入定義緩和曲線屏幕。

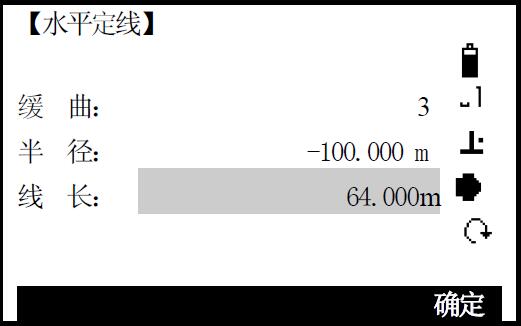

?如右圖輸入半徑和弧長
并按ENT 鍵便存儲此數據。
?右圖中“圓弧”代表數據類型：
“ 3 ”代表該數據的序列號。
?按F4[確定] 鍵，存儲該定線數據，
屏幕返回主定線

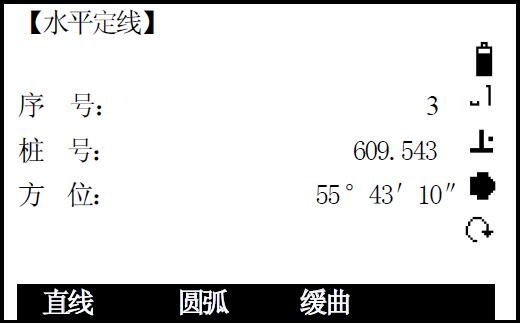

?按[確定]存儲該定線數據，
屏幕返回主定線屏幕，并顯示緩和
曲線末端的樁號和該點的方位角。
此時，便可定義其它曲線。
圓曲線
在主線輸入過程屏幕中按[F2](圓弧)鍵，
便可以定義圓曲線。圓曲線包括半徑和弧長。

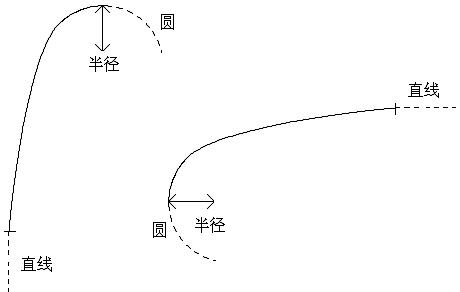

半徑值的規定為：
沿著曲線前進的方向。
當向右轉彎時半徑為正值，當向左轉
彎時半徑為負值?；￠L不能為負數。
在主定線屏幕中按[F2](圓弧)鍵，
便進入定義圓弧曲線屏幕。
按[F2](圓弧)，進入定義圓弧曲線屏幕。
如下圖：

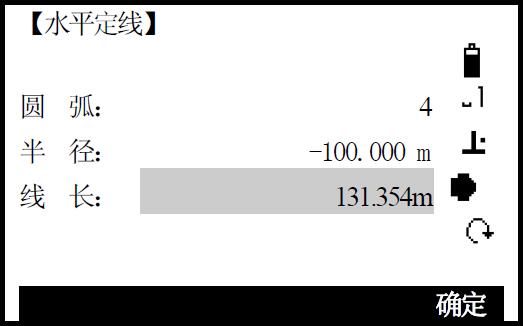

?如右圖輸入半徑和弧長并按
ENT 鍵便存儲此數據。
?右圖中“圓弧”代表數據類型：
“ 4 ”代表該數據的序列號。
?按F4[確定] 鍵，存儲該定線數據，
屏幕返回主定線。
?按[確定]存儲該定線數據，
屏幕返回主定線屏幕，
并顯示圓弧末端的樁號和該點的方位角。
此時，便可定義其它曲線。
交點
在主線輸入過程屏幕中按[F4](點)鍵，
便可以定義點。

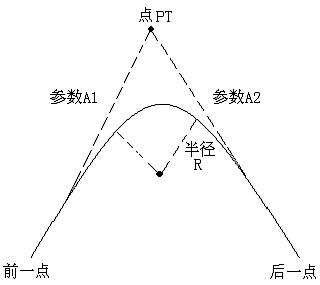

點包括：坐標、半徑和緩
和曲線的參數A1與A2。
半徑、A1和A2不能為負數。
若輸入半徑，則會在當前點和下
一點之間插入指定半徑的弧。
若輸入緩和曲線參數A1、A2，
則在直線和圓弧之間插入
指定長度的緩和曲線。
[注]：當根據緩和曲線的長L1、L2
輸入A1、A2時，使用下列公式計算A1、A2：
在主定線屏幕中按[F4](添加)鍵，
便進入定義主屏幕。
?如右圖按F4 [交點]，
進入定義交點界面。

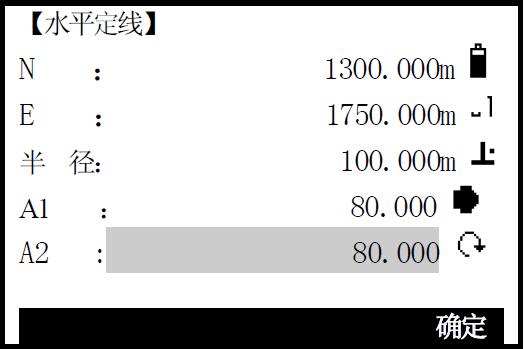

?如右圖顯示輸入N、E 坐標，
半徑和A1、A2，并按ENT。
輸入N、E坐標，半徑和
A1、A2[ENT]。
?按F4[確定] 鍵，存儲該定線數據，
屏幕返回主定線。
?按[確定]存儲該定線數據，
屏幕返回主定線屏幕，
并顯示末端的樁號和該點的方位角。
此時，便可定義其它交點。
——（完）——
