首頁點放樣
工程之星4.0測量菜單包含測量和
放樣兩個方面的內容。主要有六
個子菜單：碎部測量、自動測量、
控制點測量、點放樣、直線放樣、
曲線放樣，如圖所示。
今天我們先來學習學習點放樣、直線放樣、
曲線放樣步驟：
▌
點放樣

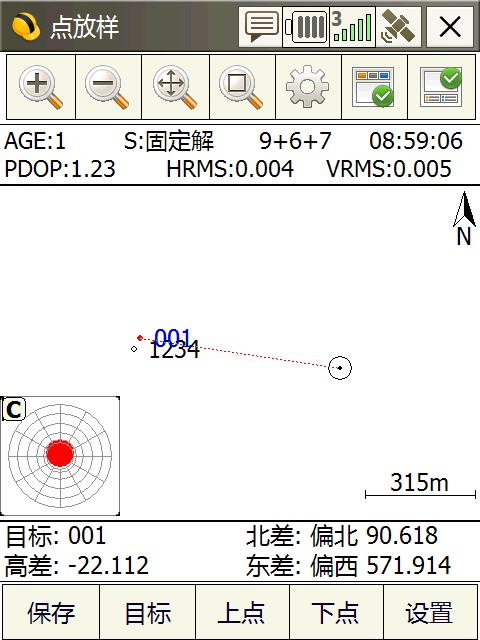

操作：測量→點放樣，進入放樣界面圖1。
▌
圖1點放樣屏幕
▌

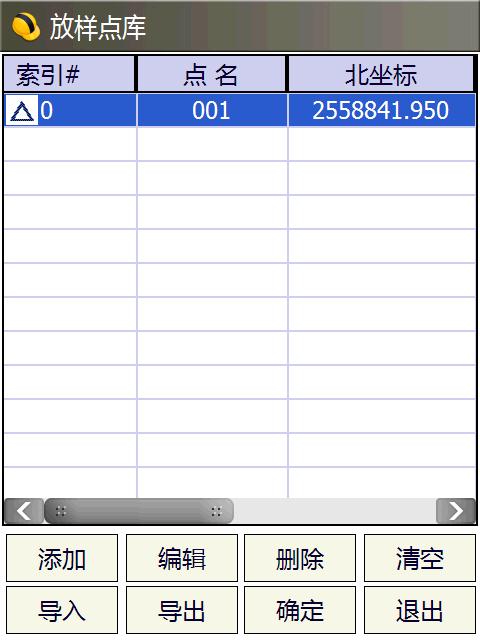

圖2坐標管理庫中選待放樣點的坐標
▌
點擊文件選擇按鈕點擊“導入數據”按鈕，
打開放樣點坐標庫，如圖2：
在放樣點坐標庫中點擊“文件”按鈕導入
需要放樣的點坐標文件并選擇放樣點
（如果放樣點庫中沒有顯示出坐標，點擊
“設置”按鈕看需要的點類型沒有鉤選上）
或點擊“添加”直接輸入放樣點坐標，確定
后進入放樣指示界面，如圖3
▌
圖3點放樣指示界面
▌
放樣界面顯示了當前點與目標點之
間的距離為0.020m，偏北0.017m，
偏東0.009m,根據提示進行移動放樣。
在放樣過程中，當前點移動到離目
標點1m的距離以內時（提示范圍的
設定值可以點擊“選項”按鈕進入點
放樣選項里面對相關參數進行設置）
，軟件會進入局部精確放樣界面，
同時軟件會給控制器發出聲音提示指令
，控制器會有“嘟”的一聲長鳴音提示，
點擊“選項”按鈕出現如下圖點放樣選
項界面，可以根據需要選擇或輸入相
關的參數。
在放樣界面圖1下還可以同時進行測量，
按下快捷鍵A鍵即可以存儲當前點坐標。

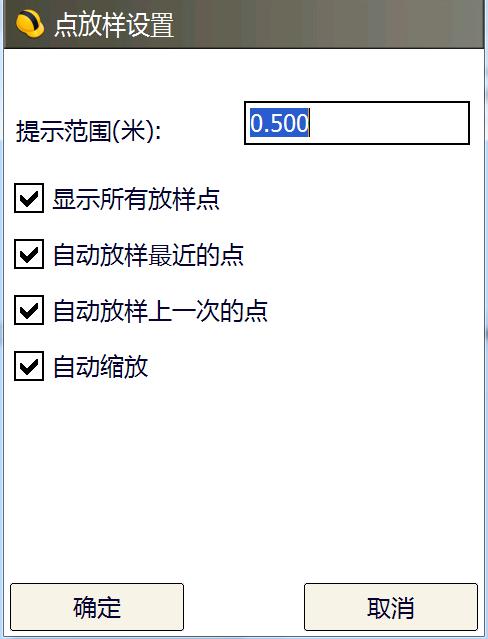

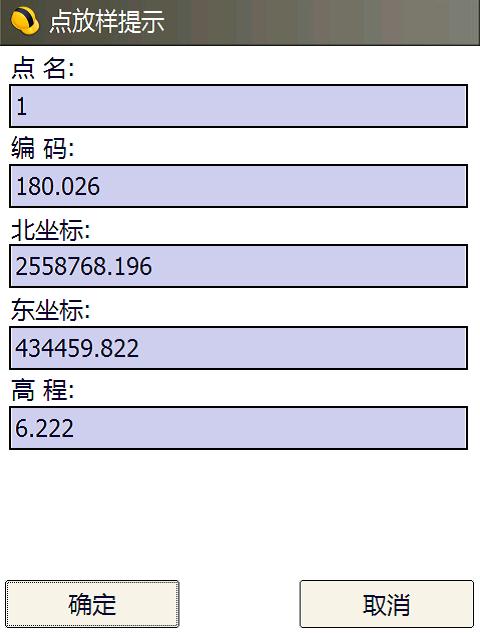

單擊界面中的“設置”進入點放樣設置界面，
如圖4所示
▌
圖4放樣點的提示設置
在點位放樣時選擇與當前點相
鄰的點進行放樣時，可以不用
進入放樣點庫，點擊“上點”或
“下點”根據提示選擇即可。
▌

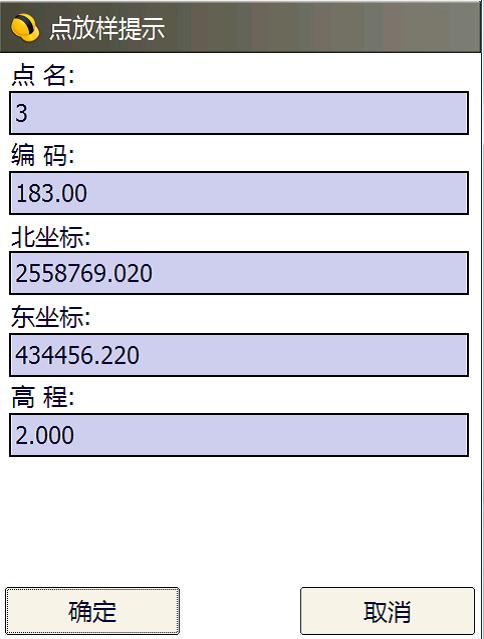

圖5放樣上一點
▌
圖6放樣下一點
直線放樣
操作：測量→直線放樣
▌

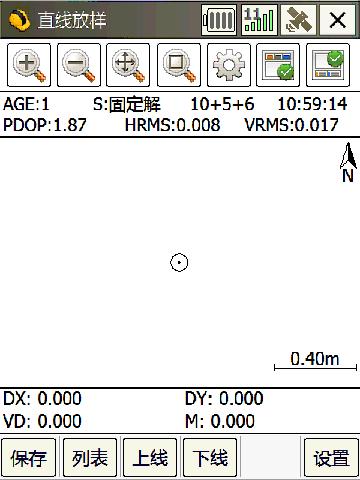

圖7直線放樣界面
▌

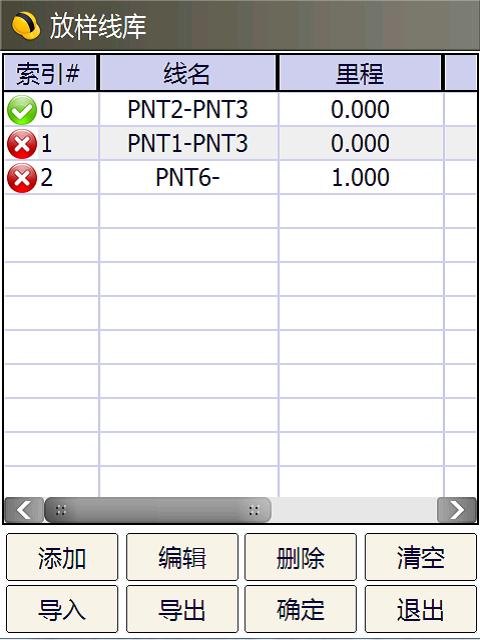

圖8線放樣坐標庫
點擊“列表”，打開線放樣坐標庫圖8，
放樣坐標庫的庫文件為*.nib，如果有
已經編輯好的放樣線文件，選擇要放
樣的線點“確定”按鈕即可。
如果線放樣坐標庫中沒有線放樣文件，

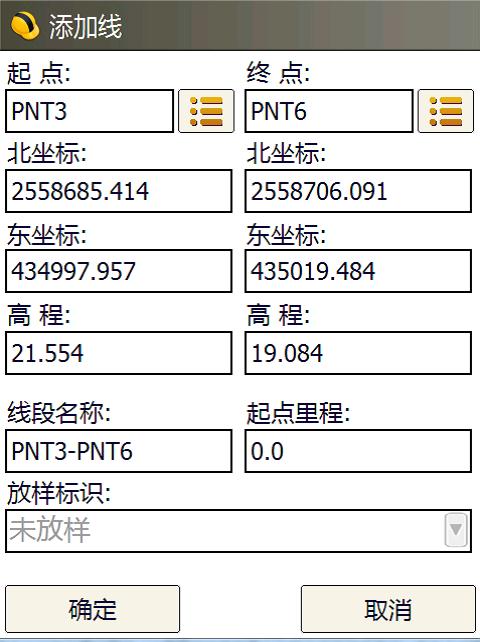

點擊“添加”，輸入線的起點和終點坐標
就可以在線放樣坐標庫中生成放樣線文
件，如圖9：
▌
圖9生成放樣線
▌

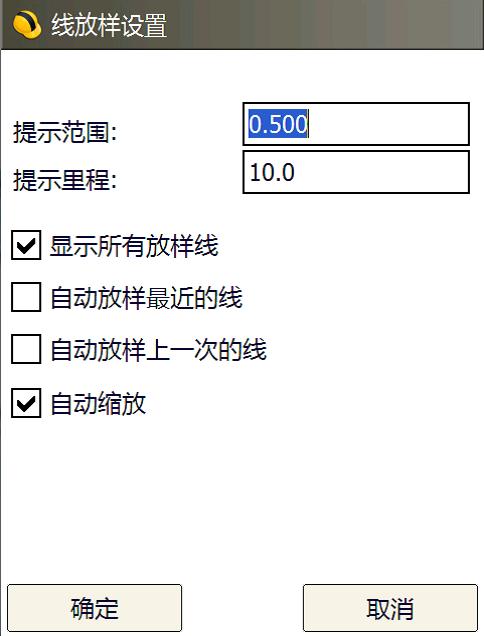

圖10線放樣設置
▌
圖11線放樣界面
▌

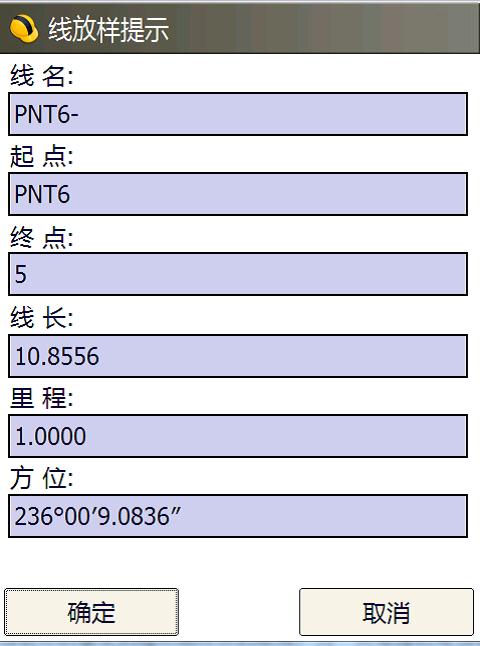

圖12放樣下一條線
如果需要里程信息的話，在圖10中可以
輸入起點里程，這樣在放樣時，就可以
實時顯示出當前位置的里程（這里里程
的意思是從當前點向放樣目標直線作垂
線，垂足點的里程）。
在線放樣坐標庫中添加線之后選擇放樣

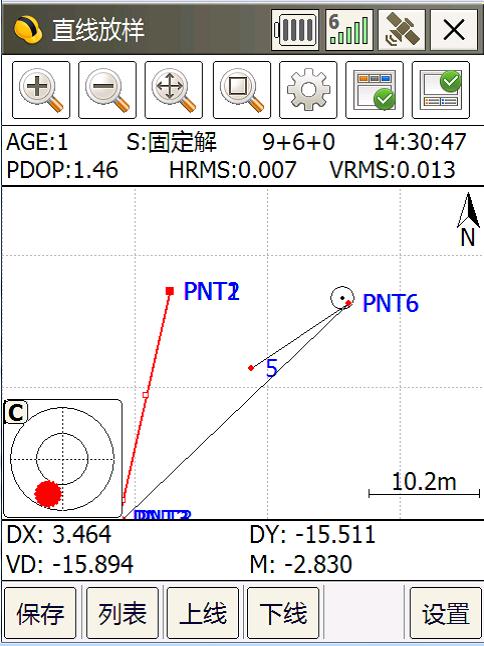

線，確定后出現線放樣界面如圖11。
在線放樣界面中，當前點偏離直線的距
離、起點距、終點距和當前點的里程等
信息（顯示內容可以點擊顯示按鈕，會
出現很多可以顯示的選項，選擇需要顯
示的選項即可），其中偏離距中的左、
右方向依據是當人沿著從起點到終點的
方向行走時在前進方向的左邊、右邊，
偏離距的距離則是當前點到線上垂足的
距離。
起點距和終點距有兩種顯示方式，一種
是當前點的垂足到起點或終點的距離，
另一種是指的是當前點到起點或終點的
距離。當前點的垂足不在線段上時，顯
示當前點在直線外。
線放樣設置和點放樣的設置基本相似。
整里程提示指的是當前點的垂足移動到
所選擇的整里程時會有提示音。
曲線放樣
曲線放樣功能主要是指對組成線路的各
種要素：直線段、圓曲線、緩和曲線（
回旋線）單個要素進行放樣；或者把一
條整的道路按要素分成一個個要素段，
逐段進行放樣。
操作：測量→道路放樣
▌

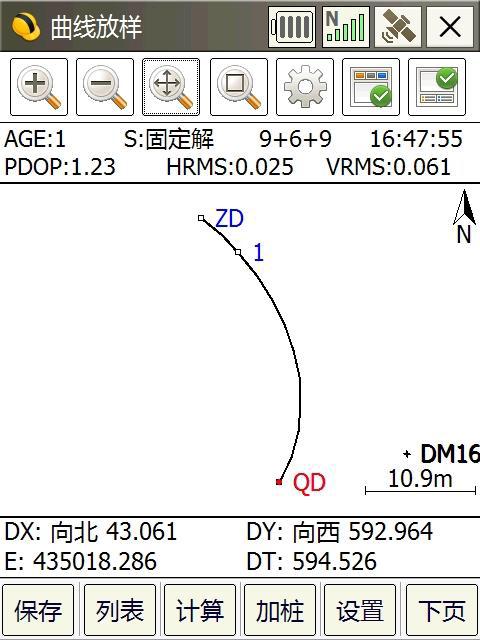

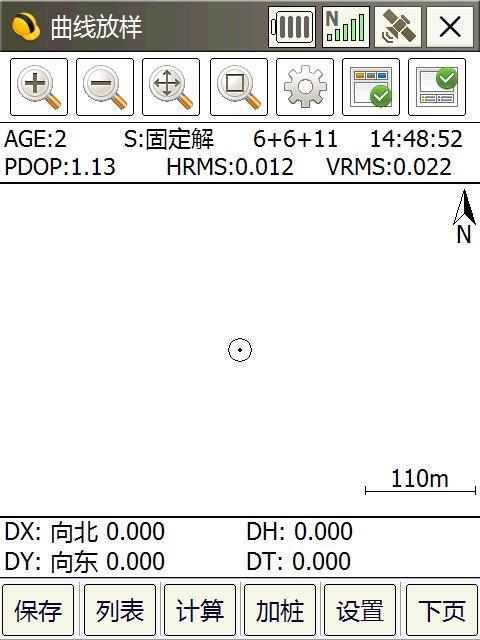

圖13曲線放樣主界面
▌

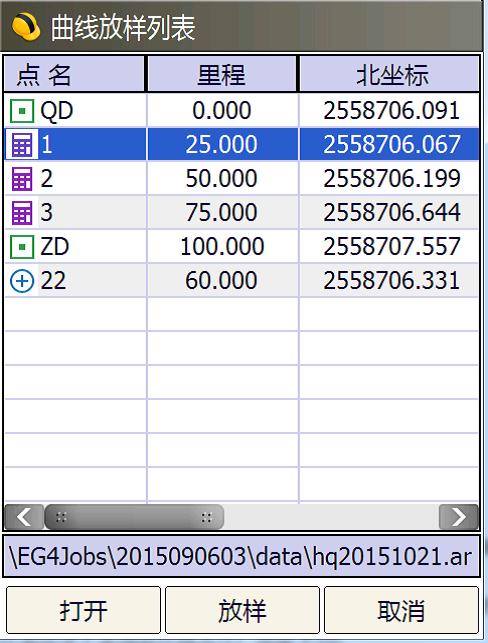

圖14曲線放樣列表
點擊“列表”，打開線放樣坐標庫圖14，
放樣坐標庫的庫文件為*.nib，如果有已
經編輯好的放樣線文件，選擇要放樣的
線名，單擊“放樣”按鈕即可。
如果線放樣坐標庫中不是要放樣的文件，
點擊“打開”，選擇放樣文件就可以在線
放樣坐標庫中生成放樣線文件。
如果放樣庫中沒有設計好的放樣文件，
單擊曲線放樣界面圖13中的“計算”選擇
一種合適的計算模式設計放樣線路。
可查看放樣線路設計后的線點，
選擇放樣點。

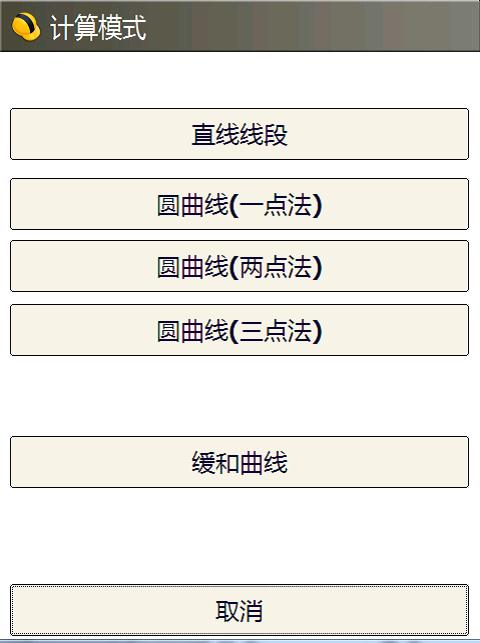

有三種計算模式：直線線段、
圓曲線、緩和曲線，圓曲線又分為：
一點法、兩點法、三點法，如圖15所示：
加樁指的是路線整樁號的中
樁之間，根據線形或地形變化而加設的中樁
▌
圖15曲線放樣計算
直線線段
在直線線段設計中，選擇兩點一線，
則需要已知兩點（起點和終點）的坐標
；選擇起點/方位角，則需要已知起點
坐標和該直線的方位角。步驟如下：

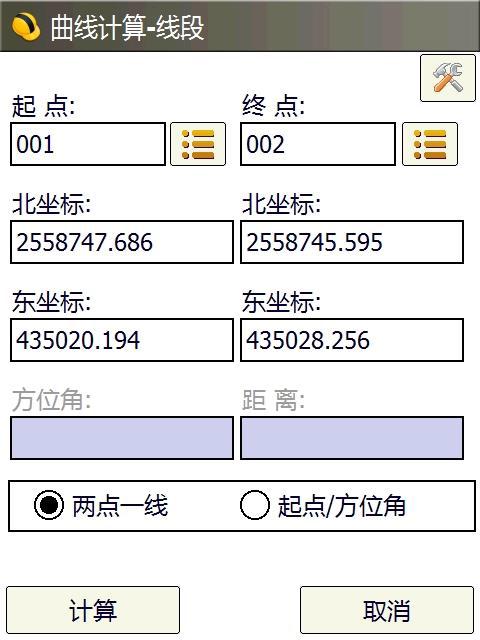

單擊“直線線段”進入曲線計算-線段界面，圖16，
▌
圖16曲線計算線段設計界面
按要求輸入數據，可以單擊“
”在測量點庫中選擇已知點的坐標，單擊“
”可對放樣里程設置，設置完成單擊計算，保存設計文件。如圖17
▌

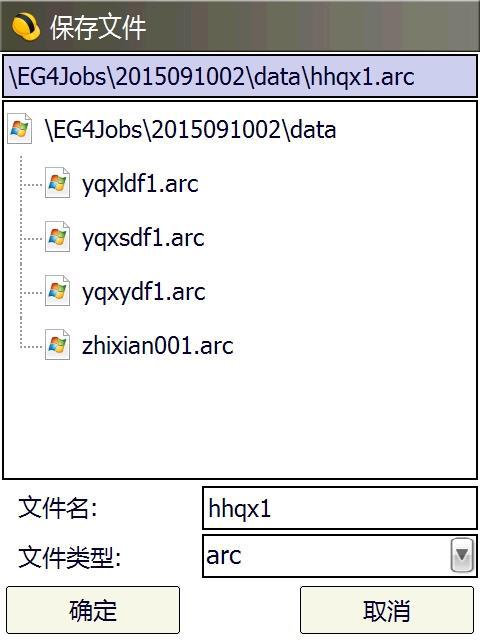

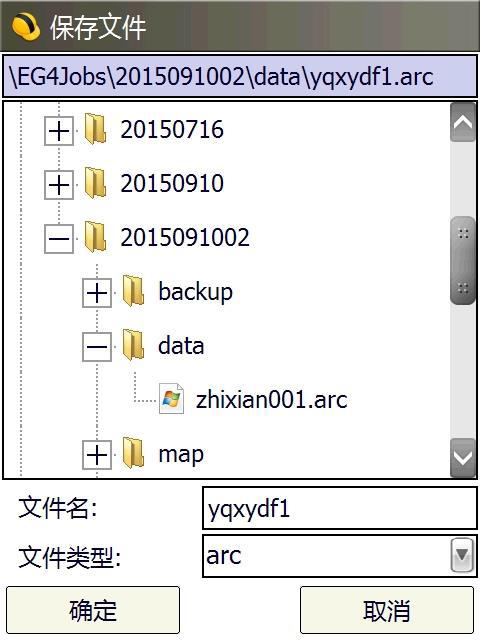

圖17保存文件
圓曲線（一點法）

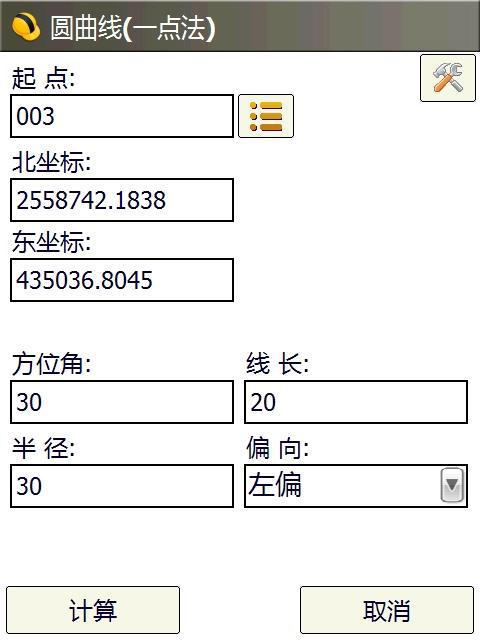

圓曲線（一點法）：如圖18所示是通
過輸入起點的坐標、方位角（起點切
線）、線長（圓弧長）、半徑、選擇
左偏或右偏來計算這個曲線的坐標。
輸入數據，單擊“
”選擇放樣點，
單擊“計算”保存，如圖19所示在列表
中打開保存文件。即可進行放樣。
操作：“計算”→“確定”→“列表”→
“打開保存文件”→“放樣”→放樣圖標。
▌
圖18圓曲線一點法計算
▌
圖19保存計算結果
▌
圖20打開計算曲線文件
▌
圖21放樣
圓曲線（兩點法）

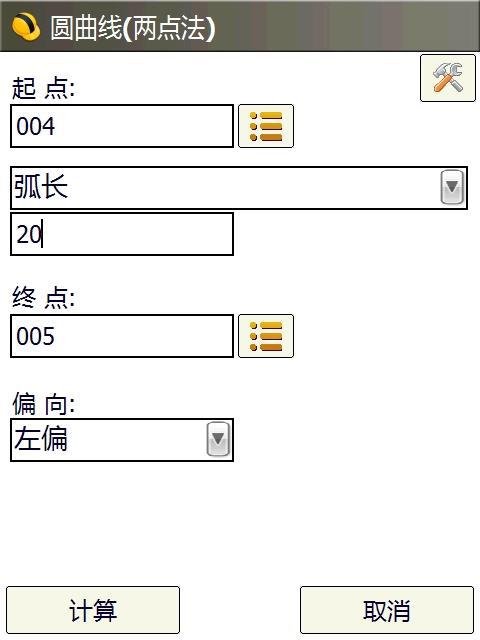

如圖22所示兩點法是由起點、終點、
（弧度、半徑、圓心、圓心角中的一
個）、偏向來計算放樣元素的。
輸入數據、計算，一點法操作一樣
，這里就不一一說明了。
▌
圖22圓曲線兩點法
圓曲線（三點法）

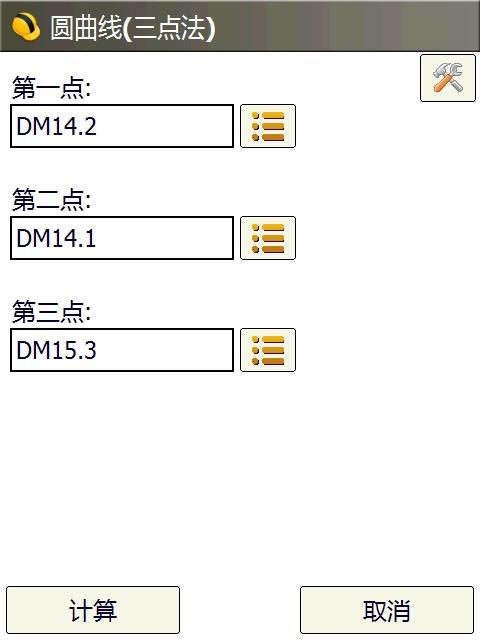

如圖23所示，輸入要放樣圓曲線的
三個點，起始點、終點、中點坐標
中的任意兩點，與圓弧上的任意一
點，算出整條弧線上的元素點，進行
放樣。操作過程與一點法類似。
▌
圖23圓曲線三點法
▌

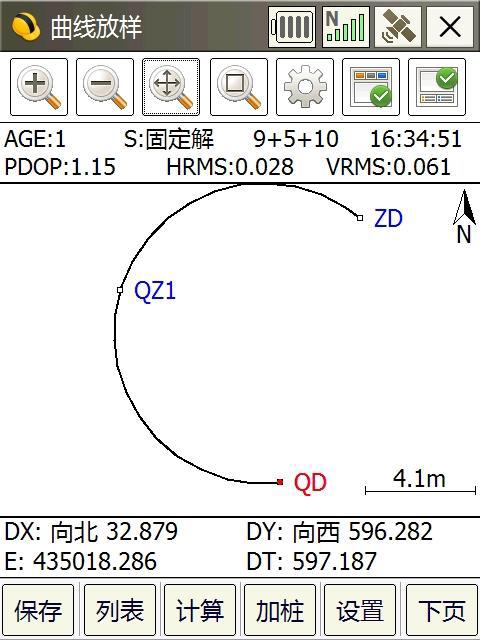

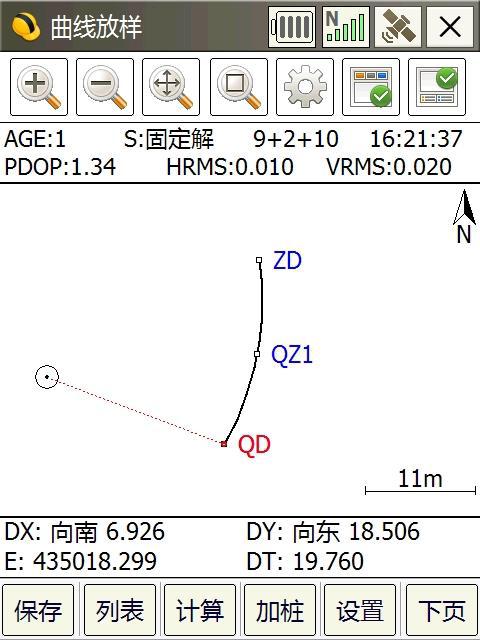

圖24圓曲線三點法放樣
緩和曲線
操作：測量→曲線放樣→計算→
緩和曲線

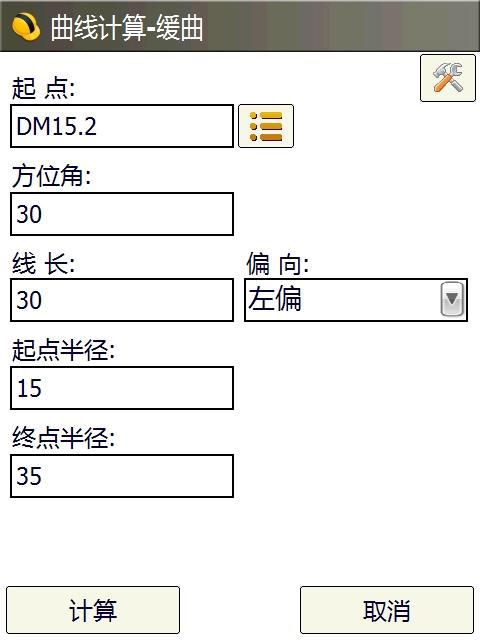

如圖25輸入緩和曲線起點、方位角
、線長、起點終點半徑，計算放樣元素。
與圓曲線一點法放樣操作相似，打開文件，放樣。
▌
圖25緩和曲線計算
▌
圖26緩和曲線計算保存
▌
圖27緩和曲線
——（完）——
