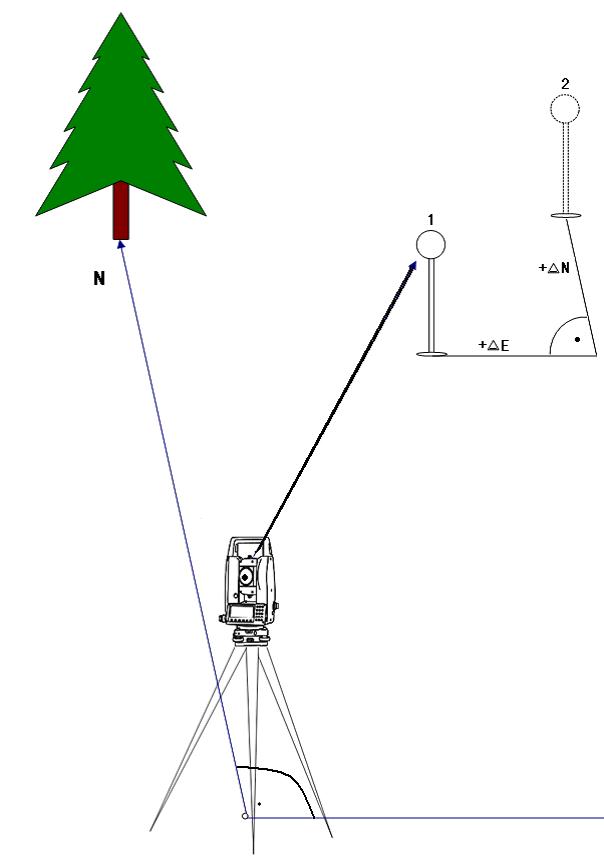

基于坐標系的放樣，偏差值為坐標差。
1：目前放棱鏡的點
2：要放樣的點
坐標差放樣中幾個偏差的含義：
△X/△E：放樣點和目前測量點間的X坐標差。
△Y/△N：放樣點和目前測量點間的Y坐標差。
?
①

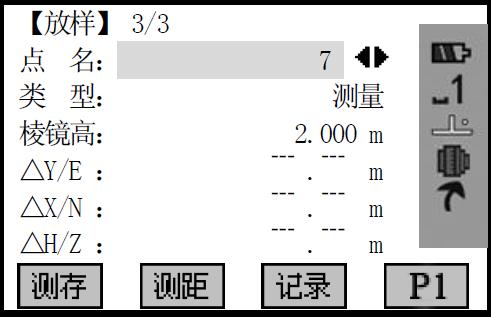

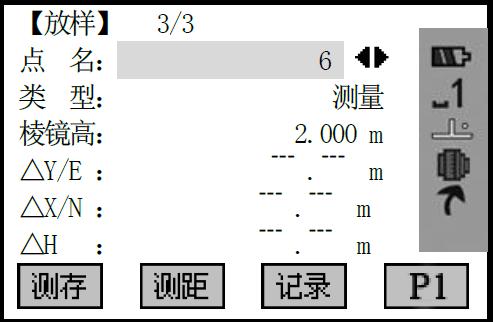

按PAGE鍵將放樣頁面跳轉到3/3坐標差放樣，選擇要放樣的點?？梢栽?/3頁面的搜索項輸入待放樣的點名，從作業中直接調用。
?
②
按導航鍵的

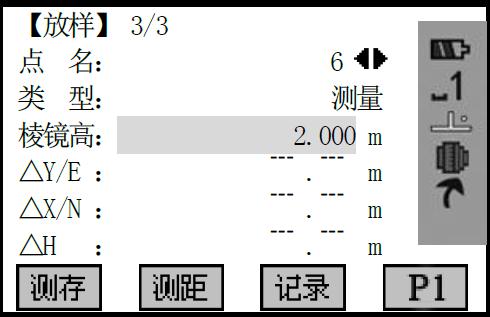

將光標移到棱鏡高項，輸入棱鏡高度。
?
③

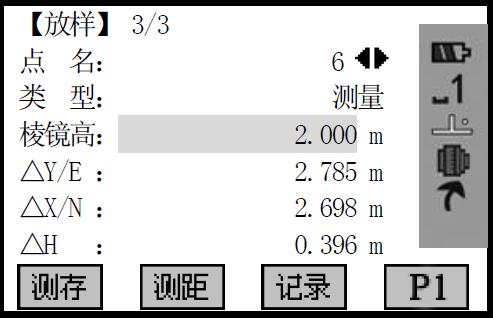

照準當前棱鏡，按[F2](測距)開始測量并計算顯示測量點與放樣點之間的放樣參數差。
?
④

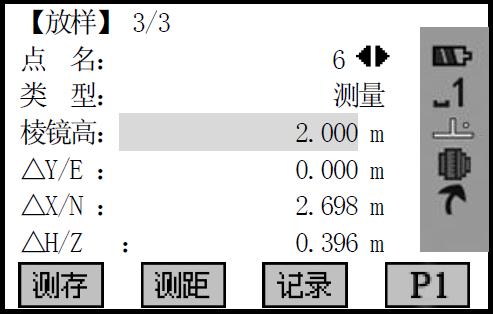

在E方向上移動棱鏡，距離為“△Y/E”，使其顯示為0值。
△Y/E為正：表示放樣點在目前測量點的右邊，向右移動棱鏡
△Y/E為負：表示放樣點在目前測量點的左邊，向左移動棱鏡
?
⑤
再在N方向上移動棱鏡，距離為“△X/N”，使其顯示為0值。
△X/N為正：表示放樣點在更遠處，應向遠離測站的方向移動棱鏡。
△X/N為負：表示應向測站的方向移動棱鏡。
放樣過程中選用重復精測或跟蹤測量進行放樣，則可實時顯示棱鏡點與放樣點的參數差，十分方便。
?
⑥

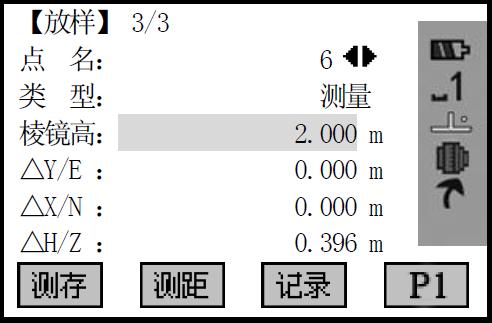

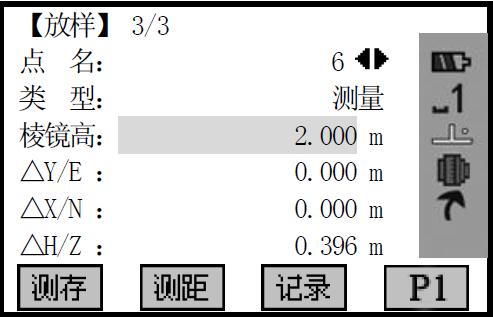

當△Y/E和△X/N橫向都為0值時，表明當前的棱鏡點即為放樣點。△H顯示的為填挖數據。
△H/Z為正：表示需填，高度為該項顯示的數據。
△H/Z為負：表示需挖，深度為該項顯示的數據。
?
⑦
這樣就完成一個點的放樣工作。繼續選擇下一個待放樣的點。(使用搜索功能從作業中直接調用待放樣的點名)
