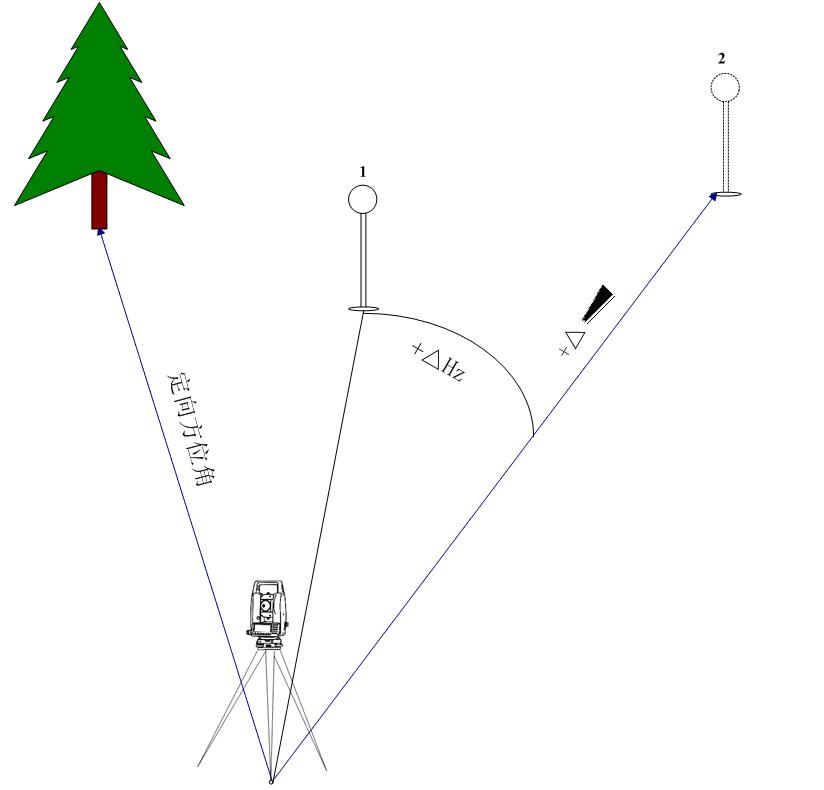

圖中1：目前放棱鏡的點
圖中2：要放樣的點
極坐標放樣中幾個偏差的含義：
△Hz 角度偏差：放樣點在目前測量點右側時為正。
距離偏差：放樣點在更遠處時為正。
高程偏差：放樣點在更高處時為正。
?
①
設置好待放樣的一系列數據。選擇要放樣的點?？梢栽谒阉黜椵斎氪艠拥狞c名，從作業中直接調用。
?
②
按

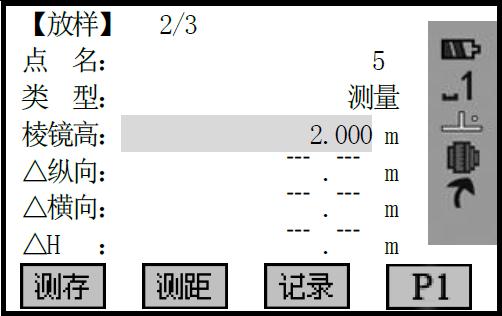

進入頁面2/3，按導航鍵的
將光標移到棱鏡高項，輸入棱鏡高度。
?
③

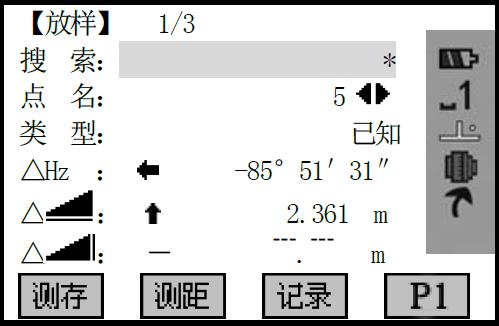

照準當前棱鏡，按[F2](測距)開始測量并計算顯示測量點與放樣點之間的放樣參數差。
?
④
轉動儀器照準部，使“△Hz”項顯示的角度差為0°00′00″,同時指揮立尺員移動棱鏡。
·箭頭含義：
：從測站上看去，向左移動棱鏡。
：從測站上看去，向右移動棱鏡。
?
⑤

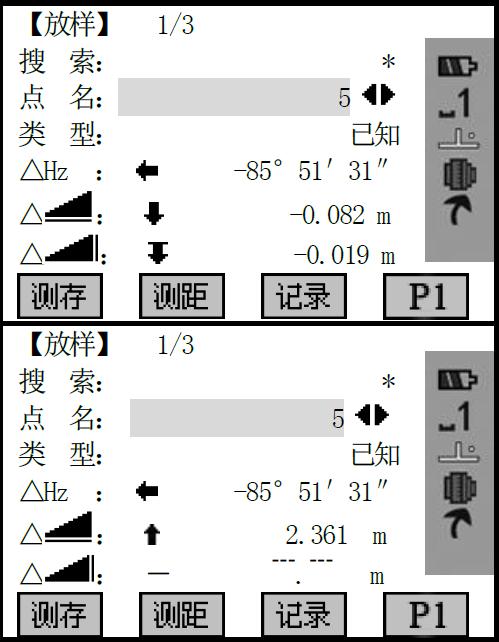

在望遠鏡照準的零方向上安置棱鏡并照準，按[F2](測距)啟動測量并計算棱鏡的位置與放樣點的放樣參數差。
箭頭方向為棱鏡應移動的方向。
?
⑥
按箭頭方向前后移動棱鏡，使“
”項顯示的距離值為0m。
·箭頭含義：
：向測站方向移動棱鏡
：向遠離測站方向移動棱鏡
放樣過程中選用重復精測或跟蹤測量進行放樣，則可實時顯示棱鏡點與放樣點的參數差，十分方便。
?
⑦

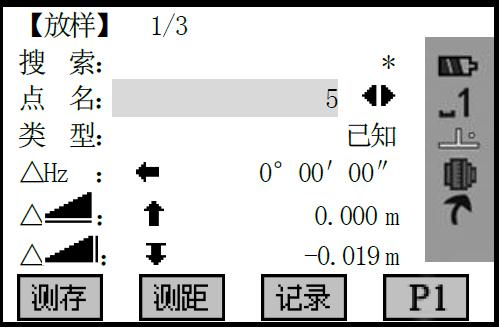

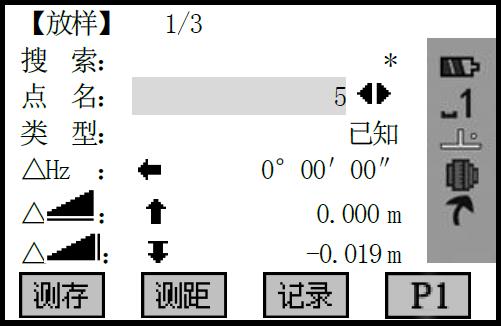

當△Hz和
都為0值時，表明當前的棱鏡點即為放樣點。
項顯示的為填挖數據。
：表示需挖，深度為該項顯示的數據。
：表示需填，高度為該項顯示的數據。
?
⑧

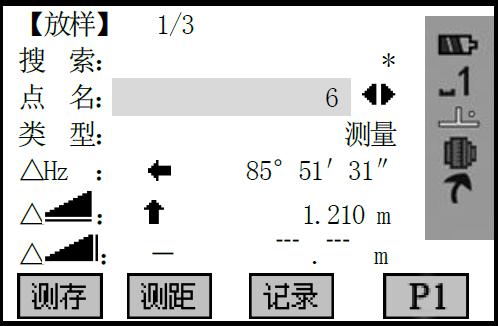

這樣就完成一個點的放樣工作。重復以上步驟繼續選擇下一個待放樣的點。(使用搜索功能從作業中直接調用待放樣的點名)
——（完）——
