第一
如果兩個儀器都是三星主板，則選用CMRx（RTCM32）的差分格式，在‘基準站設置-基準站模式設置-修改’中進行設置，設置后燈開始閃爍，表明設置成功，開始發射信號。
第二
TX燈閃爍表明電臺正常工作（注：基準站‘數據鏈接’中需選擇‘外掛電臺’）；
第三

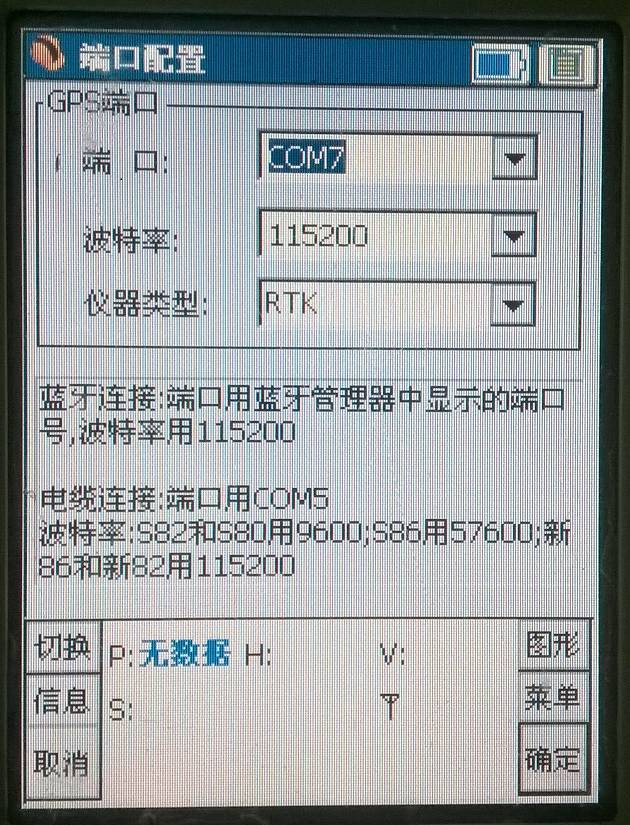

手簿和移動站的連接為藍牙的連接，通道為1-8，隨便配對一個就行，只要在一個頻道就行（在串口中修改（修改通道前后不要選擇一樣的，比如剛開始是3，若要修改，可改為8，如串口改成3，則‘配置-端口設置-端口’也要修改為3）。手簿和移動站通道一樣，且手簿上出現信號格，表明連接成功。
(注：手簿和移動站必須先連接，才能通過手簿修改移動站的通道號)；
第四
手簿和基準站是電臺通道的連接，“配置-電臺設置-切換電臺通道”可更改電臺通道，但外掛電臺的通道仍需手動修改為與手簿上通道號相同的通道，即手簿可以修改基準站的通道號，但基準站通道號和外掛電臺通道號需保持一致，故需手動修改外掛電臺（25w）通道號；（若采用‘內置電臺’也要確保與內置電臺的通道號一致）
?4.1
外掛電臺輻射范圍：平原：15km（地勢高、開闊處最宜，不宜有阻隔）；
?4.2
天線發射電臺信號；測量精度看電臺傳輸信號和衛星傳輸質量，衛星越多，精度越高；
?4.3
基站設置：1.數據連接：外掛電臺；2.工作模式：基準站模式；
?4.4
移動站設置：1.數據連接：內置電臺；2.工作模式：移動站模式；
?4.5
內置電臺傳輸范圍：平原：6~7km（5w）；
第五
?5.1
儀器架設好后，先新建工程（存儲介質：SD卡），工程-新建工程-工程名稱；
?5.2
然后建坐標系，配置-坐標系統設置-增加-參數系統名（一般與工程名和地區名對應）&橢球名稱&中央子午線-OK-確定，e.g. Beijing54& 108E；
第六
求參（坐標糾正參數）
?6.1
采用大地空間坐標，將其坐標轉換為工程坐標。（#optional#，若有控制點信息，則可進行求參，但并非水準點）
?6.2
首先，采控制點坐標（一般為3個左右）。即在第6步的基礎上，將已知控制點‘點測量（‘A’鍵可快捷測量；‘BB’可快捷‘測量點查看’；注意設置桿高）’一遍。
?6.3
然后，輸入-求轉換參數-增加-輸入控制點已知平面坐標（包括：點名（按提供信息輸入）、北坐標、東坐標和高程）-確定-從坐標管理庫選點（分別選擇剛才測的相應的控制點）-確定-確認-（重復上述操作直至所有控制點都匹配后）保存（若輸錯/未找到控制點正確位置，則會提醒高程/坐標超限）-命名文件名-OK-應用-（將校正參數應用到當前工程中）確定。
?6.4
以上設置成功后，于‘配置-坐標轉換參數設置-水平’中查看求得的參數——四參數，若應用成功，對應的四參數（包括北平移、東平移、比例尺等都會有數值）。注意：參數應用成功后，比例尺范圍一般在0.9999~1.0000間。
?6.5
上述設置后（用于第一次測量時），便可開始測量/引點。
?6.6
建立的新坐標系，下次新建工程后可直接‘配置-坐標系統設置-在坐標系統列表中選取已建好的坐標系-確定’。上述求參的結果也都應用到建好坐標系統中了，不用再重新求參。
第七
引點
?7.1
“測量-點測量-↑-平滑-平滑存儲次數：30-確定”，即測量時保證氣泡居中30秒，系統會差分30次，然后，在每一點上進行3次測量（即3*30），再將3次測量的數據求平均值（手動求mean），這樣可提高引點的精度。
第八
點校正
?8.1
不同時期（如前后兩天，今天在這片區域未測量完，但今天已求得參數并應用到了工程，故明天來做一次點校正，與今天的最后一點接上，即應用今天所求得的參數，不用再重新求參）測的點能統一起來；
?8.2
輸入-校正向?qū)?span lang="EN-US">-基站架在未知點-下一步-輸入坐標
?8.3
注：1.僅有高程數據，則先在校正點測一下，獲得坐標信息后，將高程信息更改為購買的水準點高程值，其他北、東坐標信息保持不變（注：輸入的坐標信息為‘測量點查看（BB）’中的，并不是‘點測量（A）-保存’界面的，因?yàn)樵摻缑嫖唇?jīng)過桿高等信息的計算）
?8.4
注：2.注意桿高值的輸入）-校正-氣泡居中-確定，則將校正點的高程值改成輸入的高程值。
第九
數據導出
?9.1
工程-文件導入導出-文件導出-選擇‘測量文件’-重命名‘成果文件’-導出。導出后，連接手簿與電腦，根據其提示的路徑，在‘資源管理器’中拷出‘成果文件’即可。
?9.2
“導出文件類型”一般選擇cass格式（*.dat），“經緯度輸出格式”選擇dd.mmss，這樣導出的點和實際地理位置相當吻合，即精度很高。
?9.3
切記：不能選擇dd°mm’ss.ss’’，這樣導出的點會與實際點位置偏離很遠，即誤差很大。若直接拷出.dat文件，數據太多，容易混淆。
