房建簡稱房屋建設，是指在完成基礎設施建設的土地上建設房屋等建筑物。包括住宅樓、工業廠房、商業樓宇、寫字樓以及其他專用房屋。
房建中工程測量任務包括兩個方面：
1測定。是指把地面上已有的東西標注到圖紙上。
2測設。是指放樣，施工測量也是屬于測設。
房建的測量技術應用主要有四種：
第一種：控制測量
在測區內，按測量任務要求的精度，測定一系列控制點的平面位置和高程，建立起測量控制網，作為各種測量的基礎，這種測量工作稱為控制測量。
第二種：放樣測量
放樣是把待建建筑物的位置和形狀在實地標定出來，在建筑工程測量中也叫定位。測量放樣負責人逐一將標注數據與記錄結果對比，驗證標注數據和所放樣點位無誤。
第三種：垂直度測量
豎直角是經緯儀所測的某一目標點的傾斜視線與統一鉛錘面內的水平視線在豎盤內的讀數之差，決定豎直角測量時有以下兩個特點：
? 一是視線水平時的豎盤讀數是固定的（稱為豎盤零位），所以測定豎直角是不需要每次都讀取水平視線的讀數。
? 二是豎盤的刻度中心與橫軸的旋轉中心重合，并與橫軸固聯在一起，所以在測量豎直角時，豎盤隨望遠鏡的傾斜而旋轉，而豎盤指標則固定不動。
第四種：建筑標高測量
建筑標高是指房屋建造時的相對高度。它表示在建房屋上某點與該建筑所確定的起始基準點之間的高度差。
房屋建筑時，一般將房屋首層的室內地面作為該房屋計算標高的基準零點，一般標成±0.00000，其計量單位為米。
1

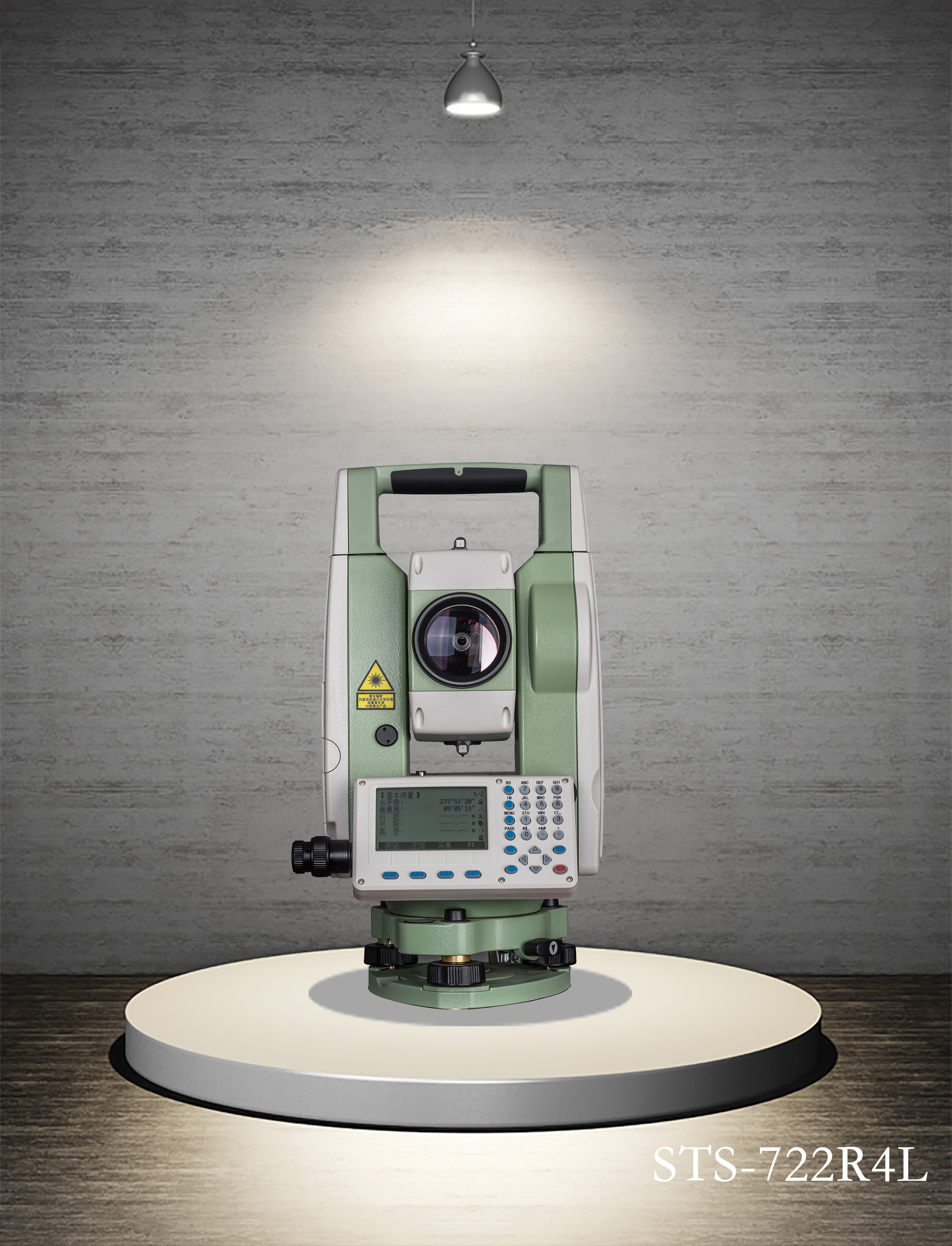

放樣測量、控制測量——推薦使用三鼎STS-722R4L
全站儀可測角度、距離、坐標、放樣等。全站儀可完成大部分測量任務。
三鼎STS-722R4L程序內置直線放樣功能！在房屋建筑工程施工中，具有絕對優勢，可替代其他測量?jī)x器實地操作，保障建筑測量質量，提升房屋建筑施工放樣的準確性。
詳情 ↓
技術參數
儀器型號：STS-722R4L
最大距離單棱鏡：5.0km
免棱鏡：400m
有棱鏡精度：2+2ppm
免棱鏡精度：5+2ppm
測角精度：2"
STS-722R4L使用原理

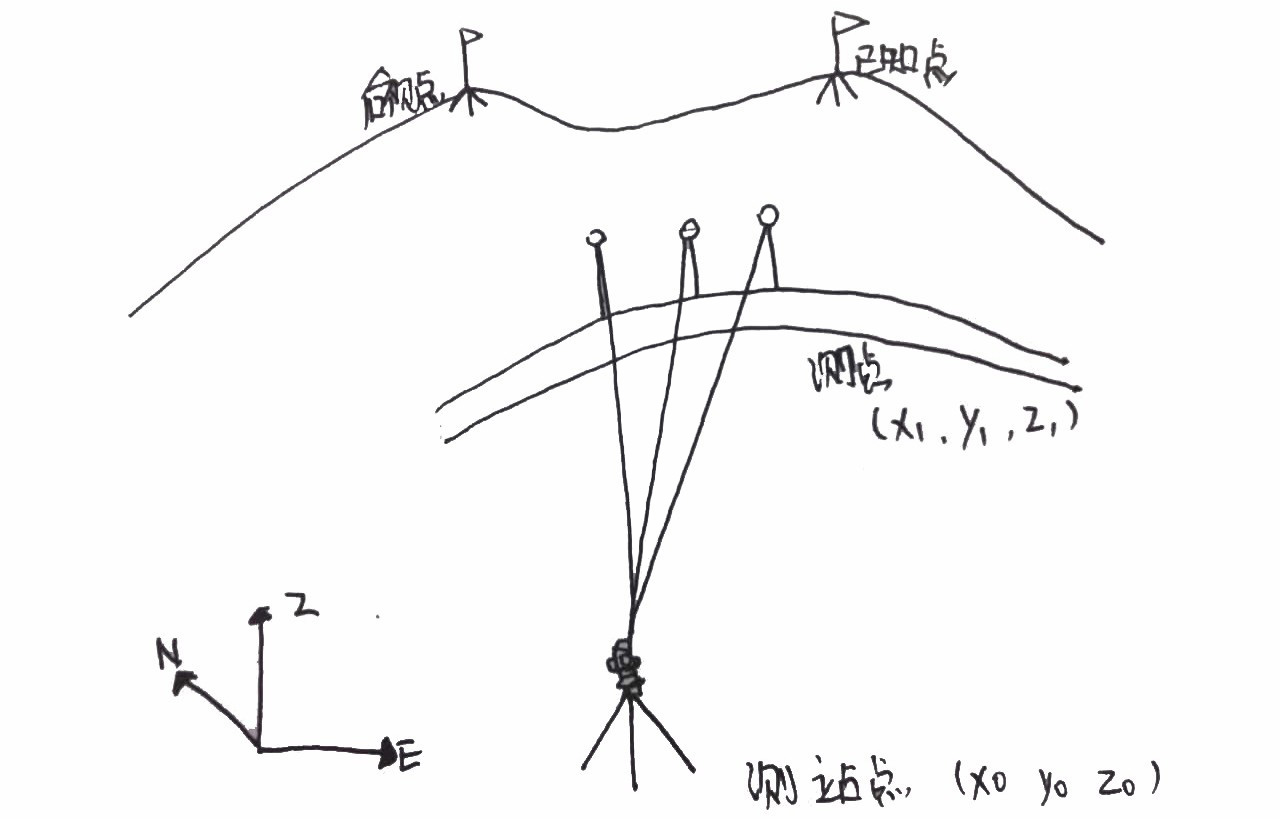

目的：高程坐標測量
原理：全站儀高程坐標測量原理與三角高程測量的原理相同。
操作：
1.安置儀器（對中整平），選擇測站點，后視點；
2.輸入測站點的已知坐標值、儀器高、棱鏡高；
3.輸入后視點的已知坐標值或后視點的方位值；
4.精確瞄準后視點后，確認；
5.精確瞄準目標點后，選擇測量功能；
6.屏幕顯示目標點的三維坐標值；記錄或儲存
7.重復5.6步驟。

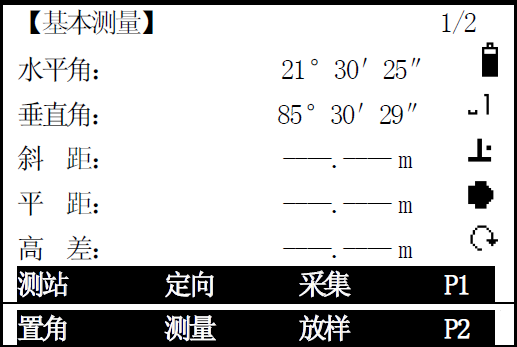

直線放樣位于STS-722R4L，基本測量界面第二頁放樣程序里，

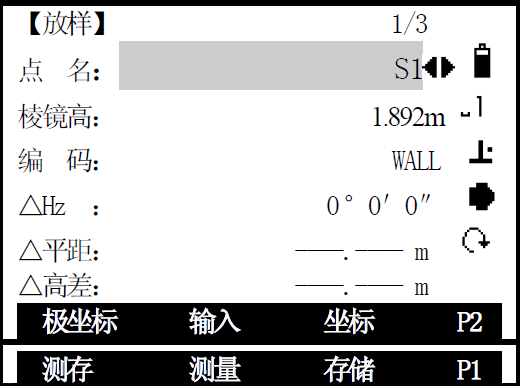

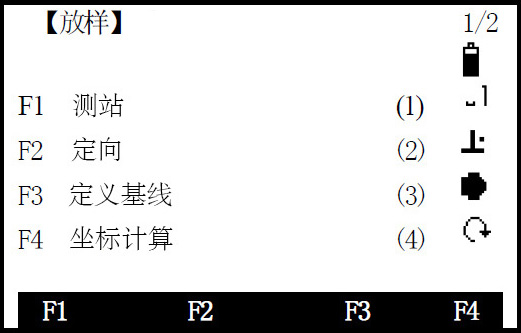

按MENC鍵，直接進入【放樣】又稱直線放樣。
用它做房建，完全勝任。

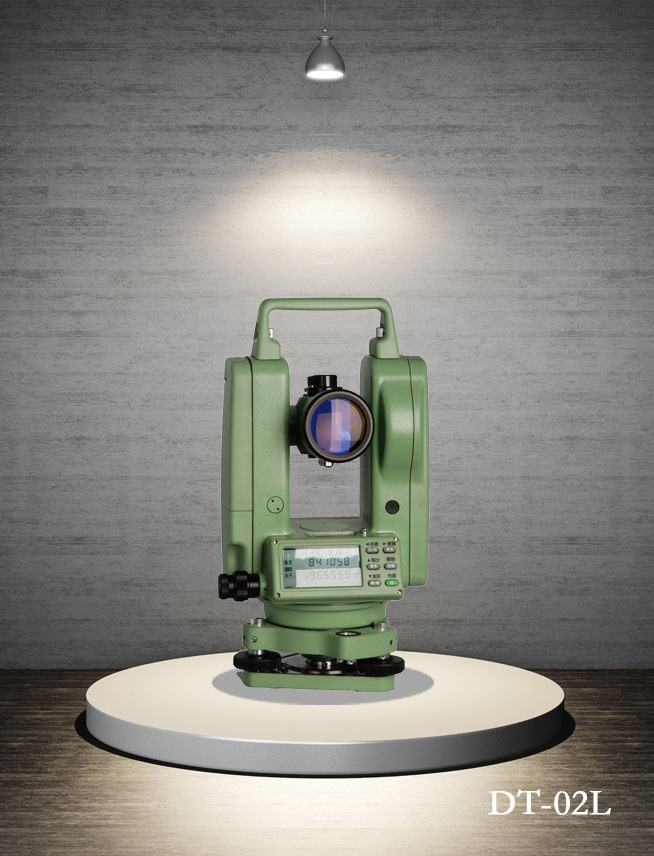

垂直度測量——推薦使用三鼎DT-02L激光電子經緯儀
激光電子經緯儀在房建中最常用的就是放線。用于定直線與定角度最多，另外還可以觀測建筑物垂直度、塔吊和人貨梯的垂直度。
詳情 ↓
技術參數
儀器：DT-02L
最短視距：1m
視場角：1°30′
光柵碼盤直徑(水平、豎直)：79mm
探測方式：水平角：雙
豎直角：雙
準確度：5mm (1.5m處)
DT-02L使用原理
目的：豎直角觀測

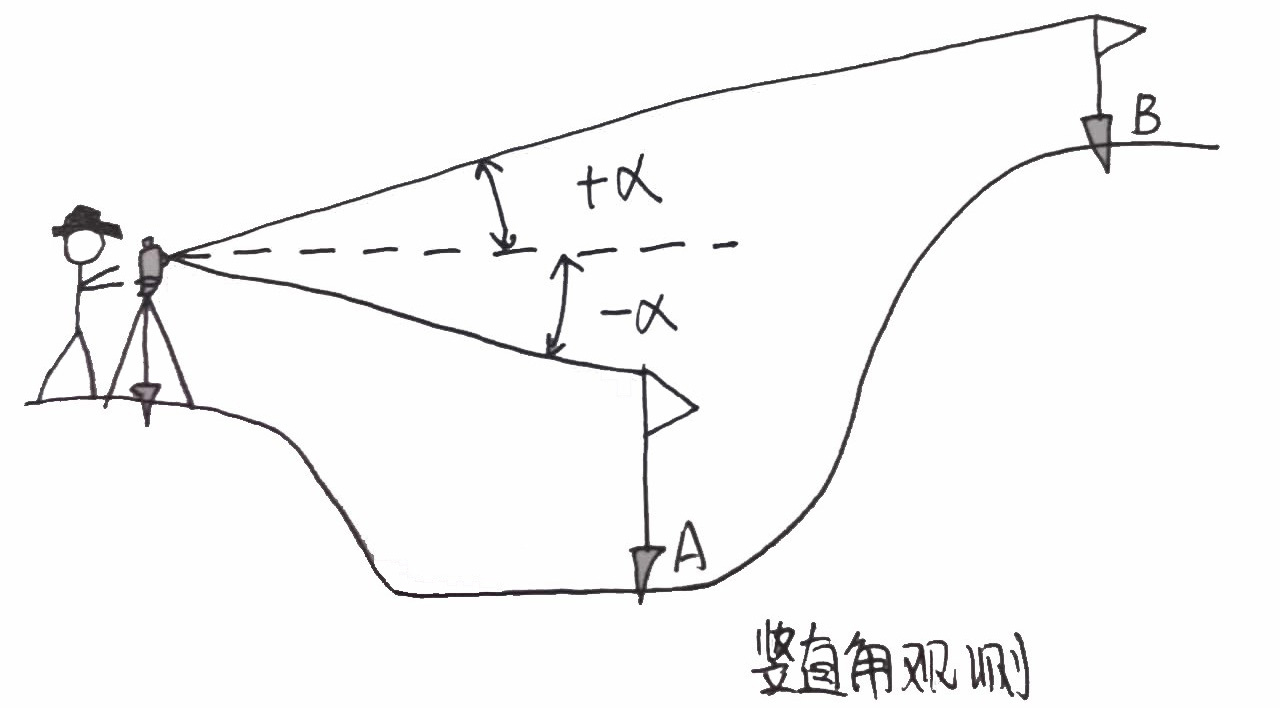

原理：在同一鉛錘面內，觀測實現與水平線之間的夾角，稱為豎直角，又稱傾角用α表示角值范圍為0°~±90°。
視線在水平線的上方，豎直角為仰角，符號為正（+α）；
視線在水平線的下方，豎直角為俯角，符號為負（-α）；
由于視線水平時的豎盤讀數都應為90°的倍數。所以，測量豎直角時，只要瞄準目標讀出豎盤讀數，即可計算出豎直角。
操作：
?1.在豎直面內轉動望遠鏡，觀察豎盤讀數的變化規律。寫出豎直角及豎盤指標差的計算公式。
?2.盤左 瞄準目標，用十字絲中橫絲切于目標某一部位（如花桿頂端）；轉動豎盤指標水準管微動螺旋，使指標水準管氣泡居中；讀取豎盤讀數，計算豎直角值。瞄準其他目標，重復此過程。
?3.盤右 同法觀測、記錄。
?4.計算一測回豎盤指標差及上、下半測回豎直角的平均值。

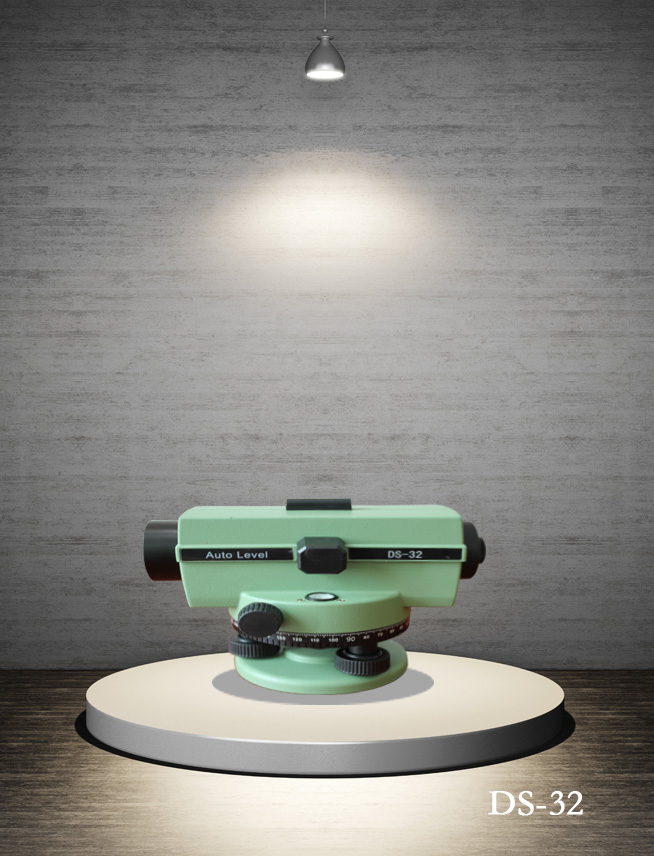

建筑標高測量——推薦使用三鼎DS-32水準儀
水準儀是測量高程、建筑標高的主要儀器。另外大量的工程、建筑施工測量地面高程時利用水準儀進行測量標高。
詳情 ↓
技術參數
儀器型號：DS-32
每公里往返測量標準偏差： 1.0mm
放大倍率：32X
視場角：1°20′
最短視距：0.65m
安平精度：±0.4″
DS-32使用原理
目的：測定兩點的高差
原理：利用水準儀提供的水平視線對豎立在兩點之間的水準尺進行觀測，并通過其中一個點（A點）的高程推算另一個點（B點）的高程。
操作：
? 對于任何一個待測點，需找到一個已知點才可以測量。
? 對于兩點距離較近的情況，將水準儀架設兩點大概的中間，在已知點立好塔尺，水準儀進行讀數記錄a1，再將塔尺立到待測點上讀數記錄b1。
? 假設已知點高程為X，那么待測點高程Y=X+a1-b1。
? 如果距離遠的話，不能一次測出來，剛說的這個程序?yàn)橐粋€(gè)測站，Y=X+a1-b1這樣算出來的只是轉點的高程。
? 同樣的程序，同樣的算法，直到塔尺立的不是轉點，而是待測點的時候，工作就完成了。
