高層建筑物施工測量中的主要問題是控制垂直度，就是將建筑物的基礎軸線準確地向高層引測，并保證各層相應軸線位于同一豎直面內，控制豎向偏差，使軸線向上投測的偏差值不超限。
軸線向上投測時，要求豎向誤差在本層內不超過5mm，全樓累計誤差值不應超過2H/10 000（H為建筑物總高度），且不應大于：
30m＜H≤60m時，10mm；
60m＜H≤90m時，15mm；
90m＜H 時，20mm。
高層建筑物軸線的豎向投測，主要有外控法和內控法兩種，下面分別介紹這兩種方法。
一、外控法
外控法是在建筑物外部，利用三鼎DT-02NL經緯儀，根據建筑物軸線控制樁來進行軸線的豎向投測，亦稱作“經緯儀引樁投測法”。
具體操作方法如下：
01
在建筑物底部投測中心軸線位置
高層建筑的基礎工程完工后，將三鼎DT-02NL經緯儀安置在軸線控制樁A1和A1′、B1和B1′上，把建筑物主軸線精確地投測到建筑物的底部，并設立標志，如圖1中的a1、a1′、b1和b1′，以供下一步施工與向上投測之用。
02
向上投測中心線

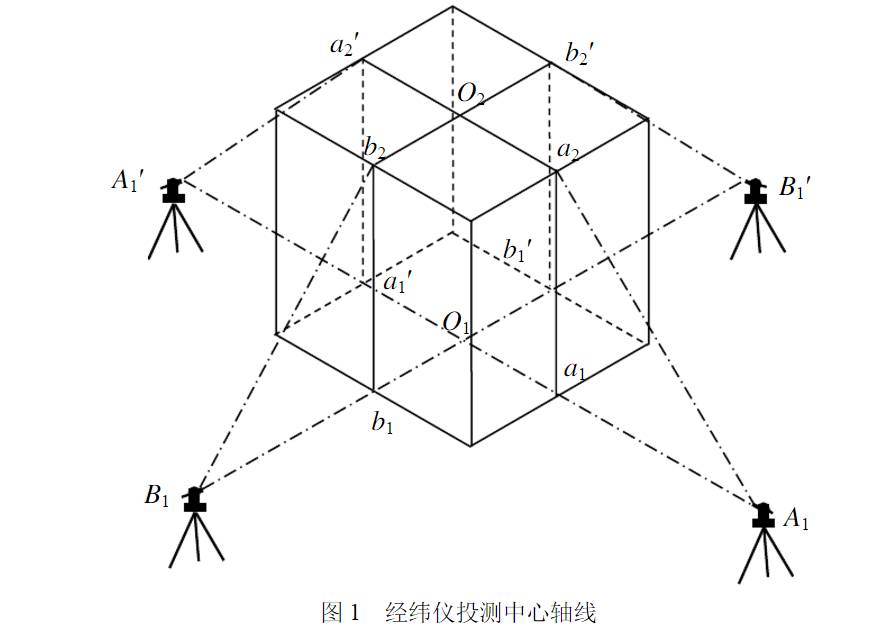

隨著建筑物不斷升高，要逐層將軸線向上傳遞，如圖1所示，將三鼎DT-02NL經緯儀安置在中心軸線控制樁A1、A1′、B1和B1′上，嚴格整平儀器，用望遠鏡瞄準建筑物底部已標出的軸線a1、a1′、b1和b1′點，用盤左和盤右分別向上投測到每層樓板上，并取其中點作為該層中心軸線的投影點，如圖1中的a2、a2′、b2和b2′。
03
增設軸線引樁
當樓房逐漸增高，而軸線控制樁距建筑物又較近時，望遠鏡的仰角較大，操作不便，投測精度也會降低。為此，要將原中心軸線控制樁引測到更遠的安全地方，或者附近大樓的屋面。
具體作法是：

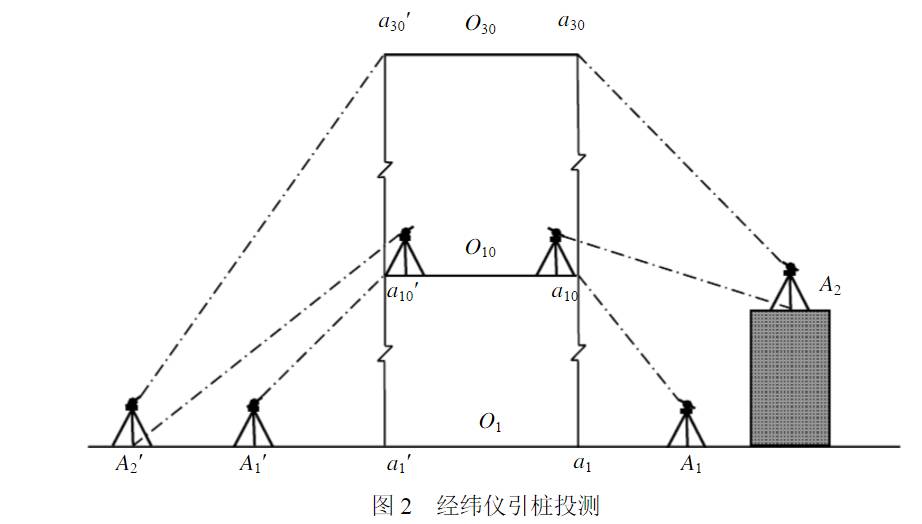

1.將三鼎DT-02NL經緯儀安置在已經投測上去的較高層（如第十層）樓面軸線a10a10′上，如圖2所示。
2.瞄準地面上原有的軸線控制樁A1和A1′點，用盤左、盤右分中投點法，將軸線延長到遠處A2和A2′點，并用標志固定其位置，A2、A2′即為新投測的A1A1′軸控制樁。
3.更高各層的中心軸線，可將經緯儀安置在新的引樁上，按上述方法繼續進行投測。
二、內控法
內控法是在建筑物內±0平面設置軸線控制點，并預埋標志，以后在各層樓板位置上相應預留200mm×200 mm的傳遞孔，在軸線控制點上直接采用吊線墜法或激光鉛垂儀法，通過預留孔將其點位垂直投測到任一樓層，如圖4所示。
01
內控法軸線控制點的設置

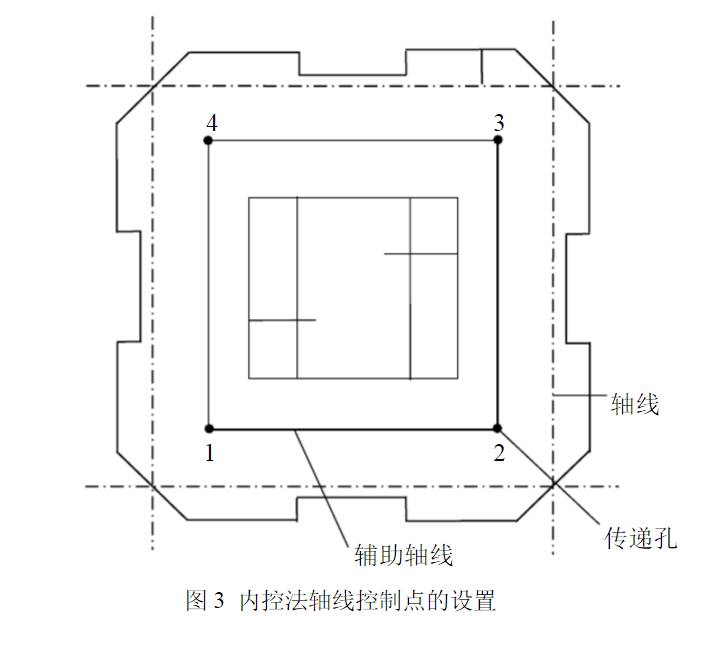

在基礎施工完畢后，在±0首層平面上，適當位置設置與軸線平行的輔助軸線。輔助軸線距軸線500～800mm為宜，并在輔助軸線交點或端點處埋設標志。如圖3所示。
02
吊線墜法
吊線墜法是利用鋼絲懸掛重錘球的方法，進行軸線豎向投測。這種方法一般用于高度在50～100m的高層建筑施工中，錘球的重量約為10～20kg，鋼絲的直徑約為0.5～0.8mm。投測方法如下：

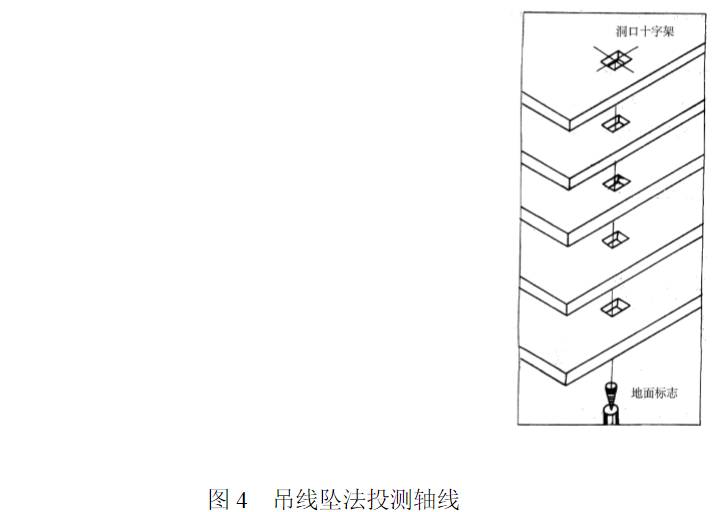

如圖4所示，在預留孔上面安置十字架，掛上錘球，對準首層預埋標志。當錘球線靜止時，固定十字架，并在預留孔四周作出標記，作為以后恢復軸線及放樣的依據。
此時，十字架中心即為軸線控制點在該樓面上的投測點。 用吊線墜法實測時，要采取一些必要措施，如用鉛直的塑料管套著墜線或?qū)㈠N球沉浸于水(或油)中，以減少擺動。
03
激光垂準儀法
（1）三鼎ML-401激光垂準儀簡介
廣泛用于高層建筑、高塔、煙囪、電梯、大型機構設備的施工安裝。一般在每個樓層中間預留一個小孔，將控制點引到樓下，架設垂準儀，嚴格整平，打開激光，這樣在樓層上面方便建站及放線；
（2）激光垂準儀投測軸線 ，其投測方法如下：
1）在首層軸線控制點上安置激光垂準儀，利用激光器底端（全反射棱鏡端）所發射的激光束進行對中，通過調節基座整平螺旋，使管水準器氣泡嚴格居中。
2）在上層施工樓面預留孔處，放置接受靶。
3）接通激光電源，啟輝激光器發射鉛直激光束，通過發射望遠鏡調焦，使激光束會聚成紅色耀目光斑，投射到接受靶上。
4）移動接受靶，使靶心與紅色光斑重合，固定接受靶，并在預留孔四周作出標記，此時，靶心位置即為軸線控制點在該樓面上的投測點。
