功能概述
數字城管數據采集軟件主要實現城市部件數據采集、現場數據表格管理、拍照、部件普查等外業工作，數字城管數據采集模塊詳細功能要求如下所述。

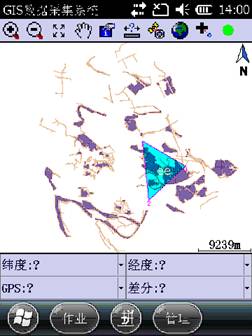

圖形漫游功能

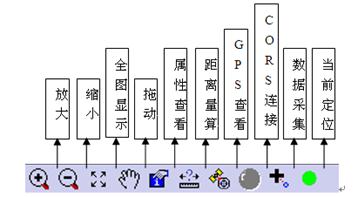

包括：放大、縮小、全局、拖動、屬性查看、距離量算、GPS信息查看、CORS設置、數據采集、當前定位等功能。
信息顯示窗口
信息顯示窗口主要用于位置定位、坐標查看、地圖服務等。主要包括：指北針、比例尺、信息窗口。
屬性查看功能
包括點選、框選查看點狀、線狀、面狀城市部件屬性，瀏覽圖層要素屬性等功能。

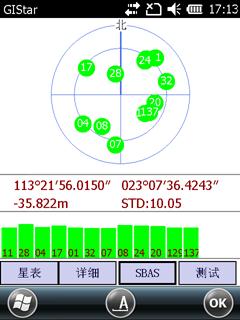

GPS設置

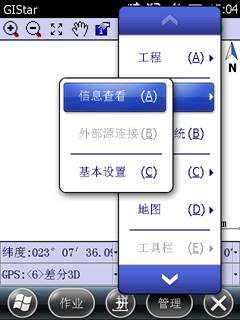

信息查看管理→GPS→信息查看
2.1.5 地圖管理
管理→圖層→圖層管理
選擇“圖層管理”，進入配網GIS采集軟件圖層管理界面。
點擊“添加”，選擇需要加載的影像數據、或是其他GIS數據、矢量數據等。
圖層加載格式為：.gcp、.shp、.tab、.dxf、.dat格式。其中.gcp為南方影像數據處理格式，.shp為ArcGIS數據格式，.tab為Mapinfo數據格式，.dxf為繪圖交換文件。圖層可以進行多個層次的疊加。
圖層的疊加順序：
柵格圖層置于所有圖層的最底層；
矢量面圖層置于柵格圖層之上；
矢量線圖層置于矢量面圖層之上；
矢量點圖層置于所有圖層的最頂層。
數字城管GIS采集要素
作業→數據”包括要素查看、坐標查看、坐標刷新、統計分析和靜態文件五個子菜單項，其中“要素查看”和“坐標查看”請分別參照“要素查看”和“坐標查看”操作。
數字城管GIS數據采集

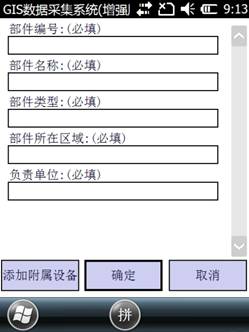

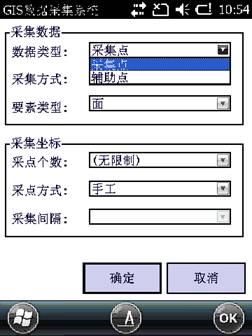

進入采集界面。當精度達到要求，自動顯示出要素狀態。單擊“確定”，在彈出界面中可以進行采集要素設置和采集坐標設置。
數字城管GIS數據輸出
數據輸出包括：數據文件輸出和軌跡文件輸出。

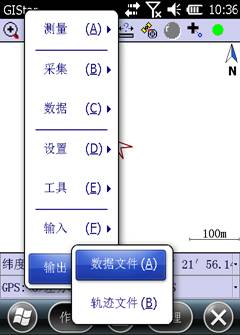

作業→輸出→數據文件。

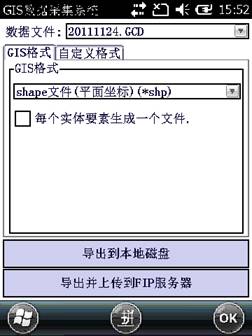

選擇“數據文件”，彈出數據文件輸出對話框。
原始數據文件為當前工程下的數據文件，選擇需要導出的數據文件后。在GIS格式中選擇輸出格式，采集軟件默認格式為ArcGIS數據文件shp文件，在輸出shp文件時，可視具體情況選擇“每個實體要素生成一個文件”。如選擇“導出到本地磁盤”，則選擇需要的導出位置后，點擊“導出”完成數據導出。若選擇“導出并上傳到FTP服務器”，則在圖中FTP的相關信息后點擊“開始”進行數據導出。
也可以選擇其它GIS格式，如dxf、kml、kmz文件。當然，用戶還可以在“自定義格式”選項卡中自定義需要格式如csv、dat、txt等。
數據字典軟件
在采集GIS數據時，為了在采集元素的空間坐標信息的同時，采集其它的屬性信息，可以在GIS軟件中新建工程時，選擇使用數據字典。一個設計合理的數據字典有有助于提高采集GIS數據的工作效率。而數據字典編輯器就是專門為GIS軟件生成和修改數據字典的軟件。根據業務的實際需求，可以在數據字典編輯器中增加所需要的各種要素及其屬性，并設置必填屬性、不可更改屬性以及增加附加屬性等。
室內測距功能

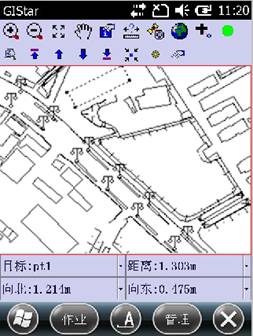

數字城管作業過程中會遇到室內作業，在無GNSS衛星定位的室內，可用測距配件進行測量，如下圖所示。
圖形和數據要求
作為一個城市部件信息系統采集的數據，要直觀地再現現實世界中的城市部件，首先要建立清晰明了的基本城市規劃圖和城市部件圖形圖像處理系統，再講外業采集的數據導入到該系統中來進行數據編輯，最后到成圖和存儲。
城市部件信息管理系統中設計專門的規劃圖和部件示意圖，主要處理以前已有的各種格式的地圖和已經采集處理的城市部件圖。處理的圖形包括常見的矢量數據格式如ARC/INFO、MapInfo、AUTOCAD等的數據。
性能需求
對于數字城管數據采集系統而言，必需在以下兩個方面達到相應的性能要求：
可操作性強
系統操作人員擁有很好的專業知識和技能，但是對于高度集中的數字化系統接觸不是很多，特別是大家一起使用，有一定的實施困難。客觀要求系統的可操作性強，可以在一定操作上使用簡單的向?qū)Ш吞崾尽?/span>
圖形圖像信息處理能力
數字城管信息平臺要處理大量的基礎地理信息、矢量圖形信息、文檔資料信息等，因此，信息平臺必須具備對空間信息的處理、壓縮存儲和解壓等處理能力。
三鼎產品推薦
三鼎為廣大用戶提供三鼎品牌 X2、X5、X6；720、750、760，手持機有安卓和Mobile兩種操作系統供大家選擇。
