校正向?qū)庆`活運用轉換參數的一個工具。由于 GPS 輸出的是 WGS84 坐標，而且RTK 基準站的輸入坐標也只認 WGS84 坐標，所以大多數 GPS 在使用轉化參數時的普遍方式為， 把基準站架設在已知點上，在基準站直接或間接的輸入 WGS84 坐標啟動基準站。
這種方式的缺點是每次都必須用控制器與基準站連接后啟動基準站，這種模式在測量外業作業時在操作上會帶來一定的麻煩。而使用校正向?qū)Э梢员苊庥每刂破鲉踊鶞?zhǔn)站，可以選擇基準站架設在任意點上自動啟動，大大提高了使用的靈活性。
校正向?qū)в袃煞N途徑，基站架在已知點上或基站架在未知點上，還有兩種方法，輸入已知點坐標直接校正，或是先采點再進行校正，下面進行一一介紹。
01
基準站架在已知點校正當移動站收到基準站架設在已知點自動發射的差分信號以后軟件進行以下操作才有效。步驟依次為：

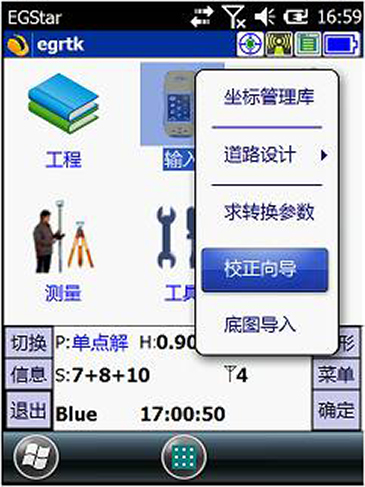

1.在參數瀏覽里先檢查所要使用的轉換參數數否正確， 然后進入 “校正向?qū)?/span>” ， 如圖。
▲校正向?qū)?/span>

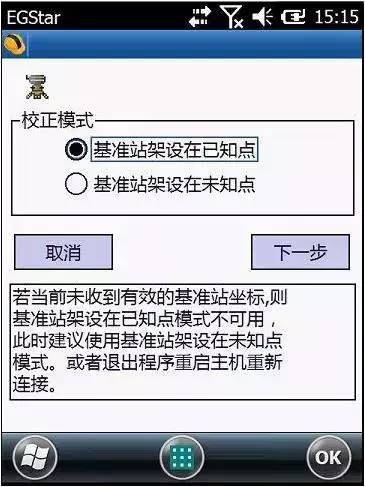

2.選擇“基準站架設在已知點” ，點擊“下一步”后如圖所示：
▲選擇校正模式

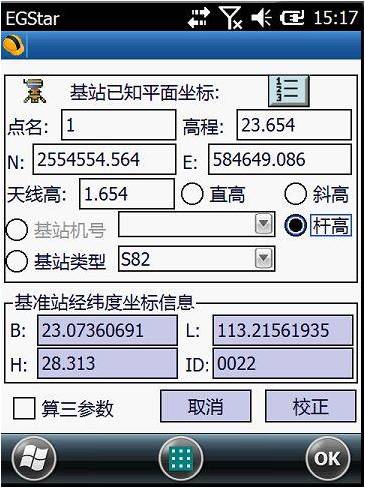

3.輸入基準站架設點的已知坐標及天線高，并且選擇天線高形式，輸入完后即可點擊“校正” 。
▲輸入基準站坐標

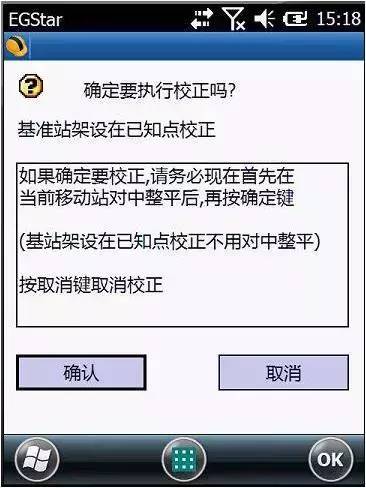

4.系統會提示你是否校正，并且顯示相關幫助信息，檢查無誤后“確定”校正完畢。
▲校正確認
02
基準站架在未知點校正（直接校正）當移動站在已知點水平對中并達到固定解以后軟件進行以下操作才有效。步驟依次為：
1.在參數瀏覽里先檢查所要使用的轉換參數是否正確，然后進入“校正向?qū)?/span>” 。

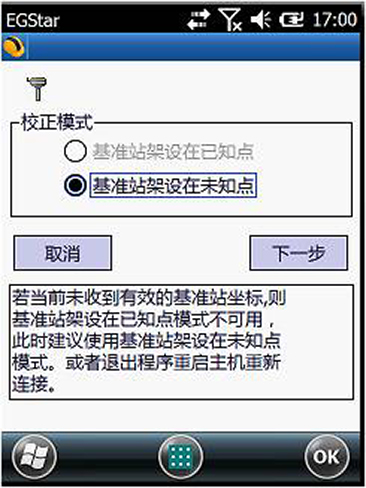

2.在校正模式選擇里面選擇“基準站架設在未知點” ，再點擊“下一步” 。
▲校正模式選擇

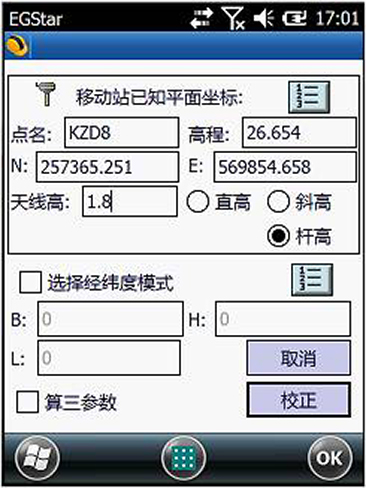

3.系統提示輸入當前移動站的已知坐標，再將移動站對中立于點 A 上，輸入 A 點的坐標、天線高和天線高的量取方式后“校正” ，系統會提示是否校正， “確定”即可。通常情況下，非地方坐標系或非自定義坐標系的平面校正參數在幾百米之內。
▲數據輸入及校正

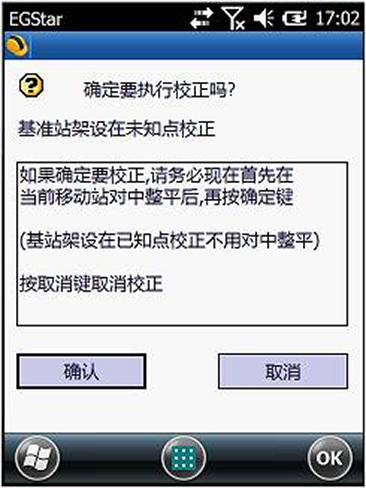

▲確認執行校正

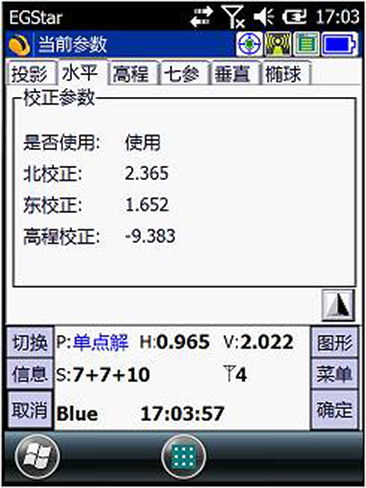

▲查看校正參數
叁基準站架在未知點校正（先采點再校正）這種方法其實和求轉換參數非常相似，校正會比上面的操作更準確，預先在工程設置里面寫入已經計算好的轉換參數。
1.在點采集界面進行平滑存儲。
2.在校正模式選擇里面選擇“基準站架設在未知點” ，再點擊“下一步” 。
▲校正模式選擇

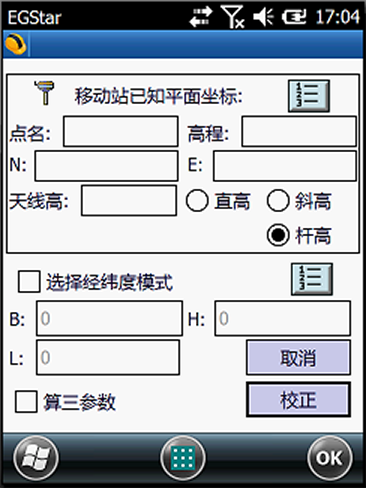

3.輸入1中所采點的已知平面坐標， 勾選上 “選擇經緯度模式” 點擊 “
” 進入 “坐標管理庫”中，選擇所采點的原始 RTK 坐標，點擊“校正” ，此時移動站不需要對中。
▲選擇經緯度模式校正
