PPK（post processing kinetic）動態后處理技術，是利用載波相位進行事后差分的衛星定位技術，其系統同樣由基準站和移動站組成，主要作業過程包括外業觀測數據和內業數據處理。
PPK功能在實際應用中的使用頻率并不高，但從近期用戶反饋來看，仍具有一定的現實需求。
PPK是利用進行同步觀測的一臺基準站接收機和至少一臺移動接收機對衛星的載波相位觀測量；
事后在計算機中利用處理軟件進行線性組合，形成虛擬的載波相位觀測量值，確定接收機之間厘米級的相對位置；
然后進行坐標轉換得到移動站在地方坐標系中的坐標。
南方RTK可以在進行RTK測量時同時實現PPK功能，這樣就可以在RTK沒有差分信號的時候利用PPK記錄數據。以下將介紹PPK功能在外業的使用方法。
外業測量流程
1、兩臺或多臺RTK主機
一臺作為基準站采集靜態文件，其他做移動站采集移動點的靜態數據文件。
2、儀器的架設
架設儀器仍然和南方RTK 1+1測量時架設一樣，PPK技術只是作為輔助功能，在無差分信號時使用PPK測量。
基準站設置：主機設置成基準站后，大部分主機在基準站模式設置中，將記錄數據設置成“是”，S82系列主機、銀河1系列主機需要修改配置文件來確定。
移動站設置：主機設置成移動站后，大部分主機在移動站模式設置中，將記錄數據設置成“是”，其中可以設置采集數據間隔。（機型不一樣設置方式不同）S82系列主機、銀河1系列主機需要修改配置文件來確定。
3、儀器操作步驟：
基準站
RTK主機放置在已知點上，打開工程之星軟件，搜星定位正常后，點擊其他工具→PPK測量中設置-開始。開始采集后，記錄時間以及采集歷元會跳動，采集結束時點停止。采集的數據保存在主機中，如下圖1，圖2所示。

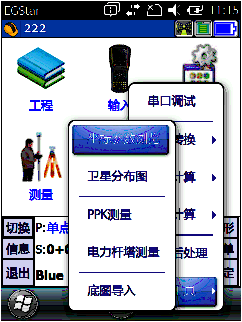

圖1 采集設置
█

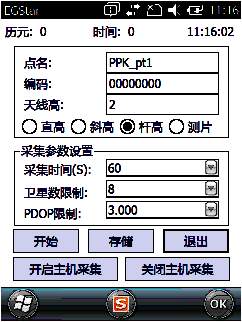

圖2 開始采集
移動站
?1、RTK主機放置在采集的移動點上，在工程之星里面工程之星3.0中工具→其他工具→PPK測量中設置，設置采集間隔，采集時天線高，設置好各參數后，點擊開始或者點擊開始主機采集，采集的靜態數據文件保存在當前工程的DATA文件夾下，如上文圖1，圖2所示。
圖1中可以看到，PPK測量有兩種存儲方法，“開啟主機采集”“關閉主機采集”是將采集的數據保存在主機中，這種操作方法建議記錄相應時間段與點名信息（如靜態采集數據記錄表）。
上邊的“開始”、“存儲”是將數據保存到手簿中，在手簿采集的PPK測量數據保存在該工程的Data文件夾里，名字為“EGPPK-工程名”如圖4，用于后續處理（STC數據處理軟件）。
圖3 PPK測量
█

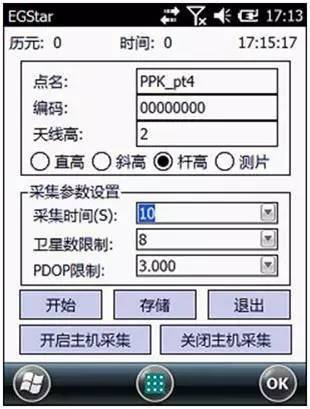

圖4 PPK測量界面
?2、在圖1界面點擊開始快捷鍵，如圖2，進入坐標采集過程，在圖2界面輸入點名、天線高等信息。
?3、圖2的點位采集完成后，軟件界面停留在圖2界面，點擊存儲，文件保存在data文件中，拿儀器走動到下一個流動點，放置后重復上面的步驟。
?4.所有點位采集完成后，后差分?jǐn)?shù)據保存在當前工程data文件夾下，整個外業采集工作完成，內業導出采集的數據，即可用后差分處理軟件STC解算。

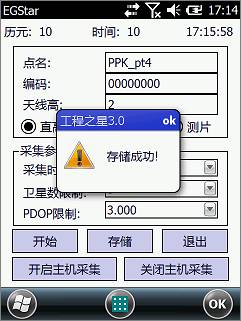

圖5 文件存儲圖
█

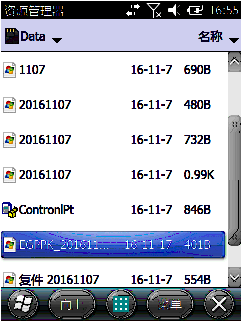

圖6 PPK 數據存儲路徑
