元素法
元素法包括四種元素：點、直線、圓曲、緩曲。
按單元線來分的話,一般有三種單元線：直線，圓曲線(組合形式:直圓直)，綜合曲線(組合形式:直緩圓緩直)
圓曲線
綜合曲線
這兩個圖示，只是表示一般的情況，對于卵形曲線等特殊道路，就有特殊的組合形式，如卵形曲線，組合形式就是圓緩圓。對于特殊的情況，后面會單獨使用實例來詳細解析。
1、各元素需要輸入的數據
點： 第一個元素必須是點，且除了第一個元素外，后面的元素均不能為點。輸入點時，需要輸入點的北坐標和東坐標。
直線：第二個元素必須是直線，長度可以為零，但必須輸入方位角。不是第二個元素的直線，不知道方位角可以不用輸入，軟件會自動計算。
緩曲：緩曲只需輸入緩曲長。
圓曲：圓曲需要輸入半徑和長度。且左偏時（轉角為左轉)，輸入半徑時需要加負號。
2、元素法輸入的規則
標準的元素法輸入規則是：點——直線——第一緩和曲線——圓曲線——第二緩和曲線——直線——第一緩和曲線——圓曲線——第二緩和曲線……按此規則循環依次輸入。
以上是標準的輸入規則，上已述及，按單元線來劃分的話，有直線、圓曲線和綜合曲線，如果只是圓曲線的話，就是只有直圓直，綜合曲線才是直緩圓緩直。
不過實際道路設計中，還存在卵形曲線和回頭曲線的特殊情況。
3、各元素輸入時的規定
1.第一個元素必須是點，且除了第一個元素外，后面的元素均不能為點。
2.第二個元素必須是直線，長度可以為零，但必須輸入方位角。
3.不是第二個元素的直線，不知道方位角可以不用輸入，軟件會自動計算。
4.輸入時建議以直線元素結束, 沒有輸入零直線,軟件會自動增加一個零直線結束。
5.卵形曲線和回頭曲線，必須使用元素法。[當然卵形曲線和回頭曲線屬于特殊曲線，正常的道路設計，常規曲線(直緩圓緩圓直）的情況還是居多的。]
6.工程之星道路設計，不允許出現“圓圓”的情況。
7.直曲表中,中間的“曲線間直線長”為零，即道路設計中出現零直線。
這種情況見下頁詳細解析
8.曲線間直線長為零，即線路中間出現零直線的分析方法
經典卵形曲線
回頭曲線
線路單元要素表
分析的方法就是理解緩和曲線，緩和曲線和它前后的組合方式，有以下三種：直緩圓，圓緩直，圓緩圓，
如果把直線的半徑看成無窮大的話，可以這樣定義：緩和曲線前后都有半徑：
1.經典卵形曲線圖示，組合形式是圓緩圓，所以中間的零直線不能輸入；
2. 線路單元要素圖示和標準的線路直曲表，每個交點下都是標準的緩圓緩的情況，中間的零直線可輸可不輸。
直緩圓緩直——直緩圓緩直——直緩圓緩直
3. 回頭曲線圖示：回頭曲線，中間的零直線必須輸入(不輸入就有錯誤，因?yàn)槌霈F(xiàn)了圓——圓的情況)
4、元素法在工程之星道路設計中使用的詳細步驟

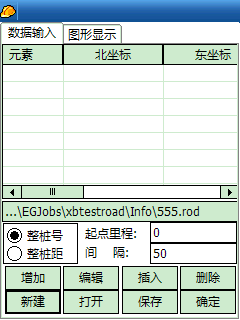

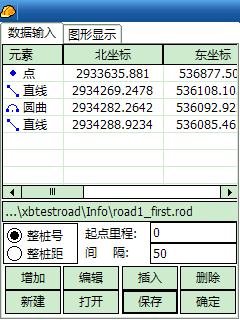

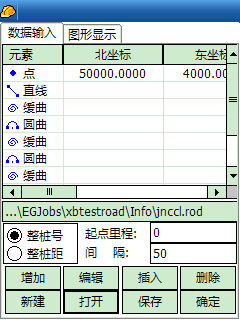

工程之星3.0——輸入——道路設計——元素模式，進入元素法主界面，首先新建一個道路文件*.rod(打開功能可打開已有的道路文件)

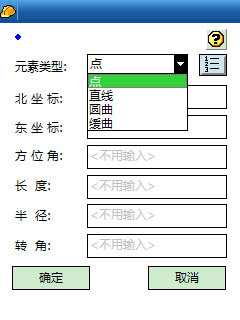

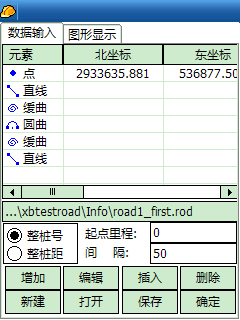

根據前面所述的元素法輸入規則，開始按直曲表中的數據增加元素；元素共四種：點、直線、圓曲、緩曲。

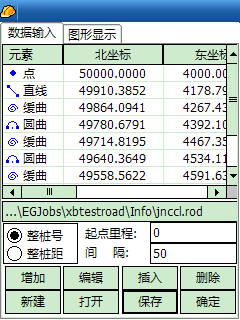

新建的晉焦段道路文件jnccl.rod，按直曲表輸入元素。注意：不要忘記輸入直曲表中的起點里程；間隔表示計算時每隔多少距離計算一個逐樁坐標。
輸入完成后，點“保存”按鈕，保存按鈕完成道路文件的保存并計算出逐樁坐標；編輯、插入、刪除按鈕實現修改；保存后，就可以選擇圖形顯示查看道路線路圖形了。

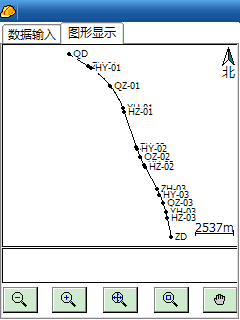

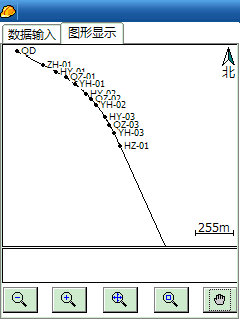

晉焦段保存計算成功后，可以進入圖形顯示，以上是晉焦段的圖形。下頁開始以晉焦段和另外幾個道路設計文件，詳細解析元素法的輸入方法和輸入時的注意事項。

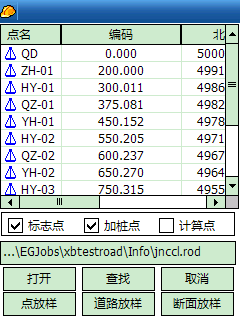

保存計算成功后，進入測量——道路放樣——道路放樣庫，打開晉焦段道路文件，對比《逐樁坐標表》，檢查是否正確，確認正確后就可以開始道路放樣了。
6、實例解析

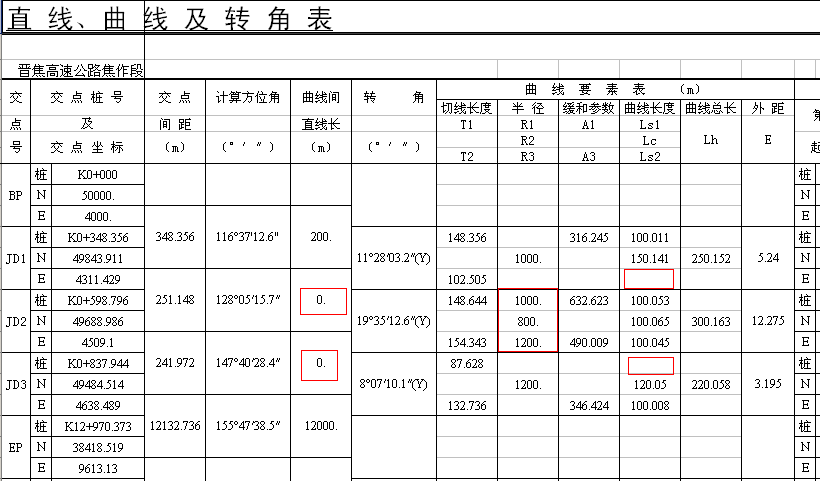

直曲表示例一(晉焦公路焦作段)
|
元素 |
東坐標/長度 |
北坐標/方位角/半徑 |
|
點 |
4000.0000 |
50000.0000 |
|
直線 |
200.0000 |
116.37126 |
|
緩曲 |
100.0110 |
|
|
圓曲 |
150.1410 |
1000.0000 |
|
緩曲 |
100.0530 |
|
|
說明:因?yàn)橹虚g是零直線,所以輸入下一交點中的緩曲,這樣就出現了圓緩圓的情況，也就是卵形曲線，卵形曲線時零直線不能輸入 |
||
|
圓曲 |
100.0650 |
800.0000 |
|
緩曲 |
100.0450 |
|
|
圓曲 |
120.0500 |
1200.0000 |
|
說明:同樣中間是零直線,下一交點無第一緩曲,所以輸入圓曲,這樣又出現圓緩圓，就是卵形曲線，卵形曲線時零直線不能輸入 |
||
|
緩曲 |
100.0080 |
|
|
直線 |
12000 |
155.47385 |
|
說明:輸入直曲表中結束的直線,如果不以直線結束，工程之星中的道路設計軟件會自動在道路文件*.rod中增加一條零直線 |
||

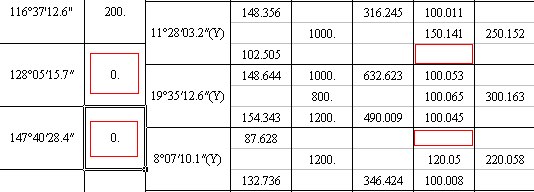

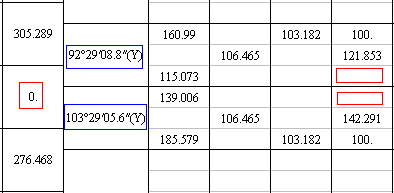

經典卵形曲線直曲表－前緩或后緩長度為零,曲線間直線長為零

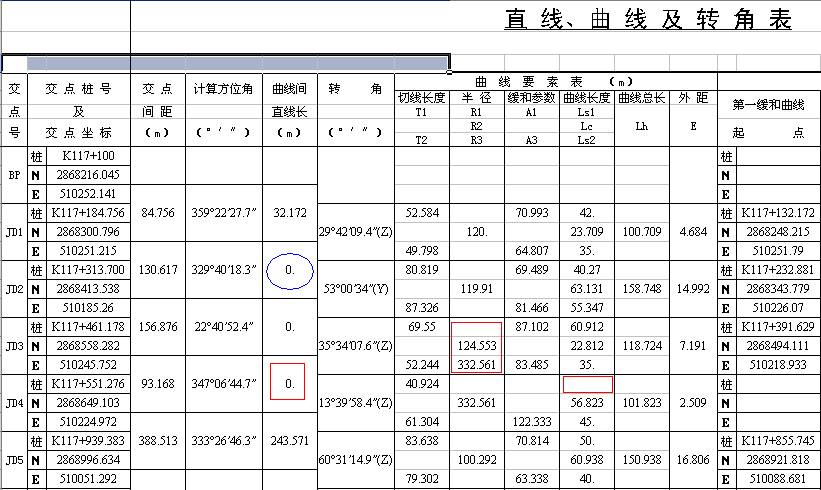

直曲表示例二(昆明市轎子山-14段)
|
元素 |
東坐標/長度 |
北坐標/方位角/半徑 |
|
點 |
510252.1410 |
2868216.0450 |
|
直線 |
32.1720 |
359.3743611111 |
|
緩曲 |
42.0000 |
|
|
圓曲 |
23.7090 |
-120.0000 |
|
因?yàn)槭亲筠D(zhuǎn),所以圓曲半徑輸入負值 |
||
|
緩曲 |
35.0000 |
|
|
緩曲 |
40.2700 |
|
|
圓曲 |
63.1310 |
119.9100 |
|
緩曲 |
55.3470 |
|
|
緩曲 |
60.9120 |
|
|
圓曲 |
22.8120 |
-124.5530 |
|
因?yàn)槭亲筠D(zhuǎn),所以圓曲半徑輸入負值 |
||
|
緩曲 |
35.0000 |
|
|
下一交點下無第一緩曲,曲線間直線長為零,一般都是卵形曲線 |
||
|
圓曲 |
56.8230 |
-332.5610 |
|
因?yàn)槭亲筠D(zhuǎn),所以圓曲半徑輸入負值 |
||
|
緩曲 |
45.0000 |
|
|
直線 |
243.5710 |
333.4461944444 |
|
緩曲 |
50 |
|
|
圓曲 |
60.938 |
-100.292 |
|
緩曲 |
40 |
|
交點法
1、交點組成
交點法相對于元素法而言，無論是理解上還是輸入時，都相對簡單；道路設計《直曲表》中，都是以交點為單元的，每個交點下對應一段單元線路，每段線路都是由直線、圓曲、緩曲這些基本元素組成。交點法輸入時，只需要根據《直曲表》按順序輸入每個交點的參數數據值就可以了。
交點法
輸入交點
小貼士：交點法簡單，那道路設計都使用交點法不是簡化了客戶的使用嗎？前已述及，對于卵形曲線和回頭曲線，只能用元素法。
2、各交點需要輸入的數據

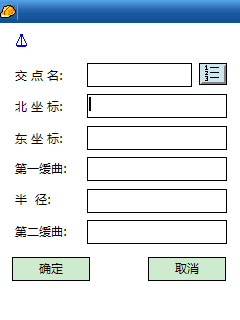

如上圖所示，每個交點需要輸入的參數數據有：交點名、北坐標、東坐標、第一緩曲長、半徑、第二緩曲長。
3、交點法輸入的規則
標準的交點法輸入規則：
1.起點和終點只輸入北坐標和東坐標，不能輸入半徑和第一第二緩曲長參數。如下頁圖示，標準的直曲表起點和終點下本來也不會有半徑等參數。
2.其它交點需要輸入北坐標、東坐標、第一緩曲長、圓曲、第二緩曲長。當然，交點下的單元線段只有圓曲的話，第一緩曲長和第二緩曲長不用輸入。
3.第一緩曲和第二緩曲長度并不一定是對稱的，長度可以不同。
4.無論是交點法還是元素法，出現斷鏈的情況，一定要分段處理，從斷鏈處分段。既清晰也不容易出錯，可以開發出不用分段處理，軟件后臺自動處理的功能，但出錯的概率很大，同時也不清晰。后續會以一個斷鏈實例詳細解析斷鏈的處理方法。
5.若分段處理，后一段的起點里程，需要使用該段第一個交點下的HZ點里程減第二切線長得到，使用第一交點的ZH點里程加第二切線長是錯誤的。
標準的直曲表，起點(BP)和終點(EP)下，半徑、緩曲長等參數，都是沒有的。
4、交點法在工程之星道路設計中使用的詳細步驟

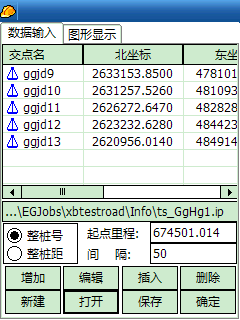

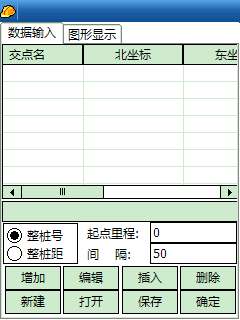

工程之星3.0——輸入——道路設計——交點模式，進入交點法主界面，首先新建一個道路文件*.ip(打開功能可打開已有的道路文件)
根據前面所述的交點法輸入規則，開始按直曲表中的數據增加交點；
新建的賀廣段道路文件ts_gghg1.ip，按直曲表輸入交點。注意：不要忘記輸入起點里程；間隔表示計算時每隔多少距離計算一個逐樁坐標。
輸入完成后，點“保存”按鈕，保存按鈕完成道路文件的保存并計算出逐樁坐標；編輯、插入、刪除按鈕實現修改；保存后，就可以選擇圖形顯示查看道路線路圖形了。
賀廣段保存計算成功后，可以進入圖形顯示，以上是賀廣段的圖形。下頁開始以賀廣段直曲表，詳細解析交點法的輸入方法和輸入時的注意事項。賀廣段包括分段和斷鏈兩個知識點。
保存計算成功后，進入測量——道路放樣——道路放樣庫，打開賀廣道路文件。注意，保存后，ip會生成同名的rod文件，道路放樣時都是打開rod文件。

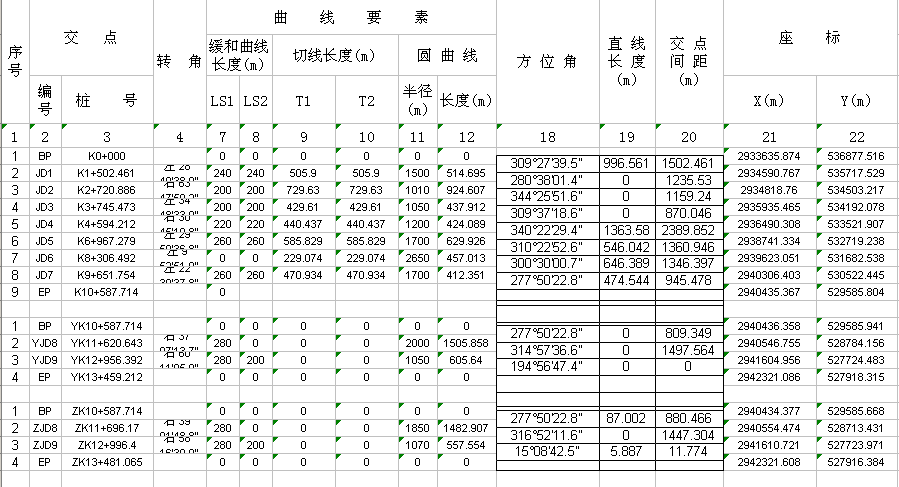

賀廣段直曲表,開始賀廣段實例解析,賀廣段包括斷鏈，可以通過此實例理解斷鏈處理和分段處理兩個知識點。
上表是鐵四院的《直曲表》，鐵四院的《直曲表》基本都是上表的形式。
[賀廣段道路設計說明]--斷鏈處理解析

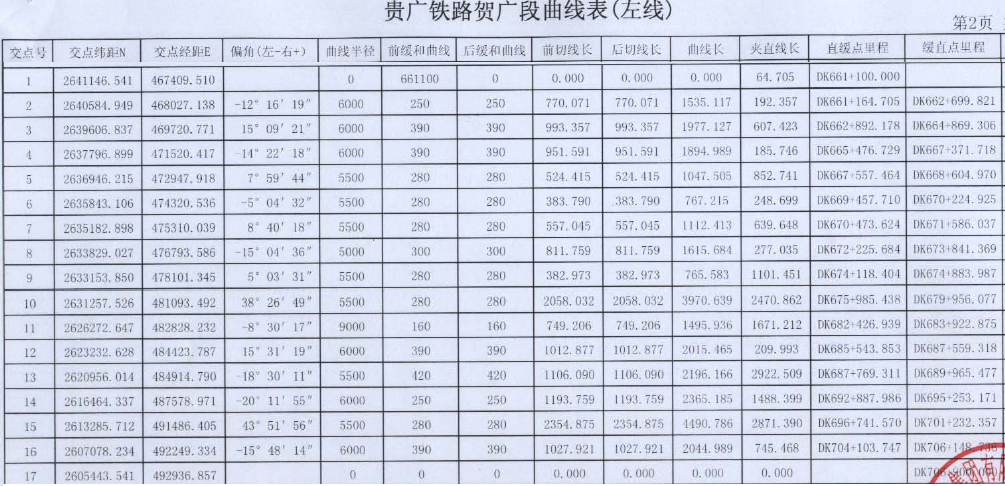

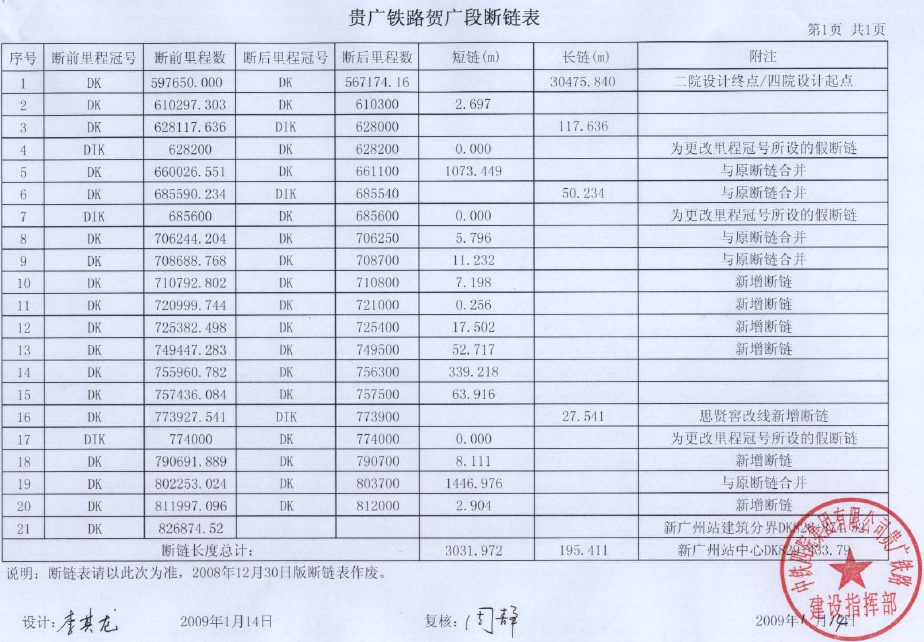

通過《賀廣段直曲表》和《賀廣段斷鏈表》對比分析，斷鏈表中第6點，斷前里程685590.284，斷后里程685540.000。
1.里程出現重疊，該斷鏈屬于長鏈。
2.在賀廣段直曲表中，交點11的HZ(緩直)點里程為683922.875，交點12的ZH(直緩)點里程為685543.853，因?yàn)閿嗪罄锍虨?/span>685540；
683922.875<685540<685543.853,可見需要從交點12開始分段處理。
斷鏈前：
從起點即交點1開始斷鏈前的交點法輸入，按常規方法輸入到斷鏈處交點12，結束以交點13結束(因?yàn)榻稽c(diǎn)法結束點不能輸入半徑緩曲長）；
勘測放樣到685540前就完成了斷鏈前的道路放樣。在此為了說明分段法，以交點9做為起點；
注意，分段時起點里程非常重要，不能使用直曲表中交點9的里程，而需要使用交點9下的HZ點里程減后切線長。
如本例：起點里程＝674883.987-382.973＝6745010.014，如作圖所示。
斷鏈后：
說明：
斷鏈前的道路文件，以交點13做為結束，可以放樣到DK685540處；
DK685540后就需要使用斷鏈后的道路文件放樣；

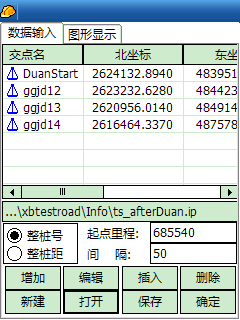

斷鏈后的道路設計，起點可以就從685540開始，因?yàn)榭梢酝ㄟ^(guò)直曲表判斷出685540正好在直線段上，另外賀廣段設計方提供了逐樁坐標表，在逐樁坐標表中可以查到685540的坐標：N＝2626132.894，E＝483951.2821；

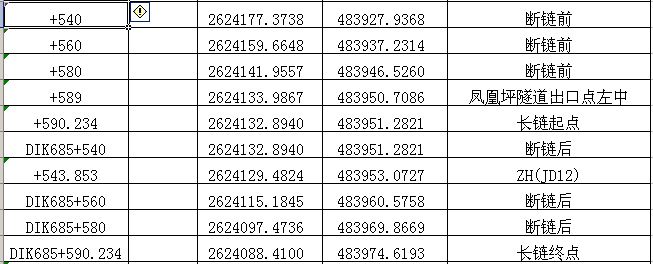

設計示意圖如右圖所示;逐樁坐標表如下圖所示；
——（完）——
