一、RTK可以做什么？
控制測量
碎部測量
點放樣
直線放樣
線路放樣
斷面測量
.....
二、注意事項------基準站架設
基準站架設的好壞，將影響移動站工作的速度，并對移動站測量質量有著深遠的影響，因此用戶注意使觀測站位置具有以下條件：
?在10度截止高度角以上的空間部應沒有障礙物；
?鄰近不應有強電磁輻射源，比如電視發射塔、雷達電視發射天線等，以免對RTK電信號造成干擾，離其距離不得小于200m；
?基準站最好選在地勢相對高的地方以利于電臺的作用距離；
?地面穩固，易于點的保存。
?用戶如果在樹木等對電磁傳播影響較大的物體下設站，當接收機工作時，接收的衛星信號將產生畸變，影響RTK的差分質量，使得移動站很難FIXED。
三、參數設置

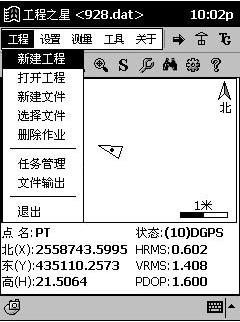

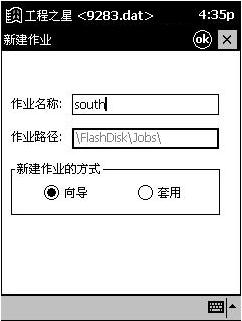

?新建工程
依次按要求填寫或選取如下工程信息：工程名稱、橢球系名稱、投影參數設置、四參數設置（未啟用可以不填寫）、七參數設置（未啟用可以不填寫）和高程擬合參數設置（未啟用可以不填寫），最后確定，工程新建完畢。
?作業文件名

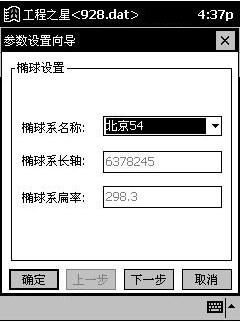

?橢球設置

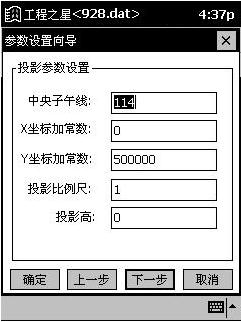

?投影參數設置

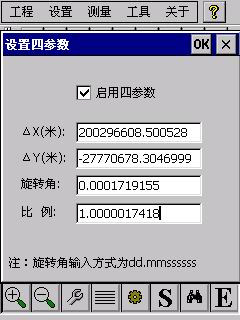

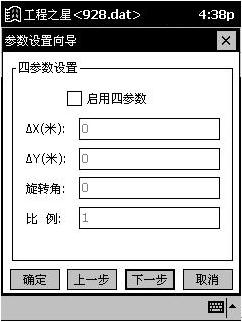

?四參數設置

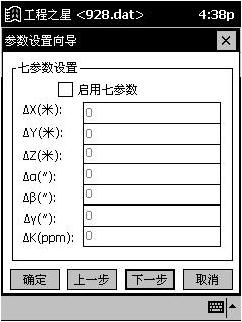

?七參數設置

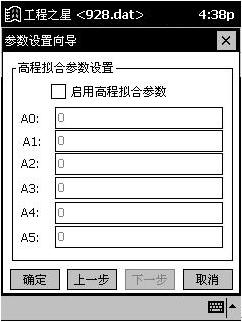

?高程擬合參數設置
四、求轉換參數

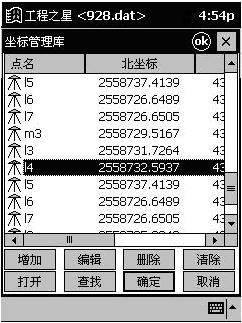

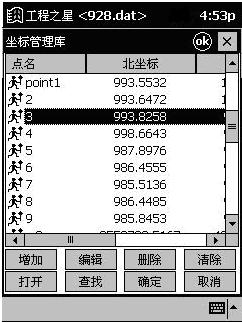

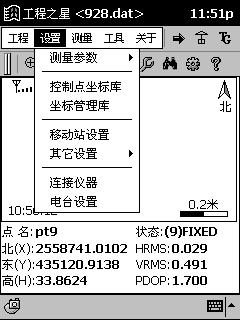

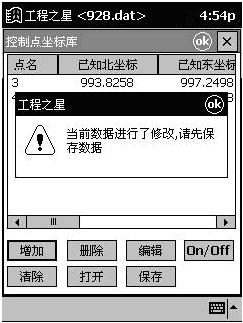

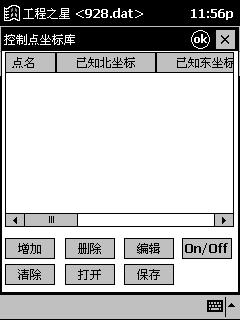

?控制點坐標庫

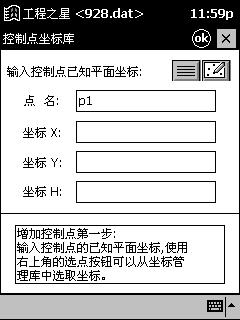

?輸入已知坐標

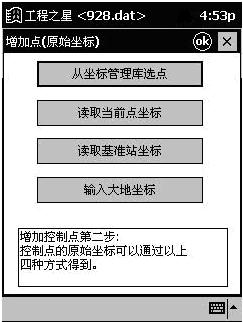

?增加原始點坐標
?保存及查看參數
五、碎部點測量

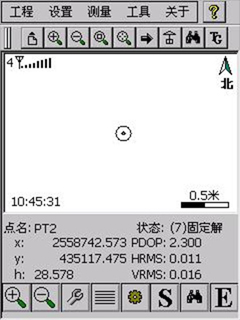

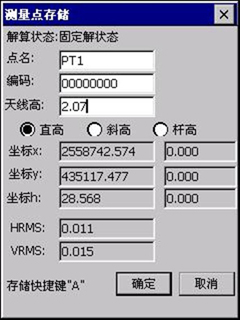

?手動采集

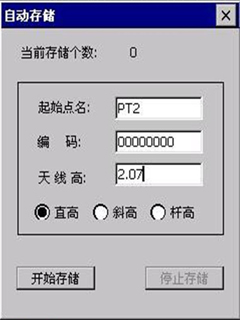

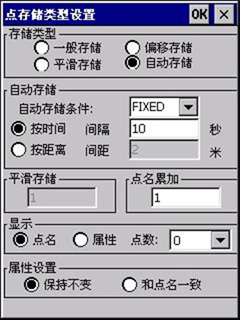

?自動采集
六、點放樣

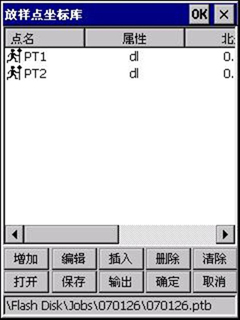

?增加放樣點

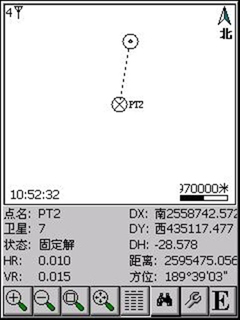

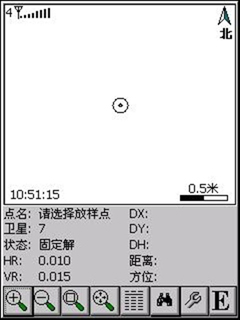

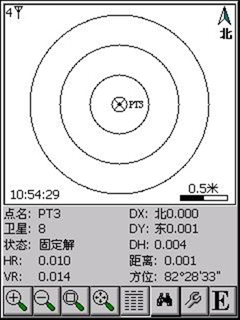

?確定放樣點位
七、直線放樣

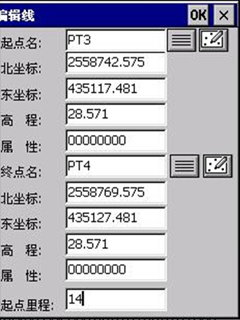

?增加放樣直線

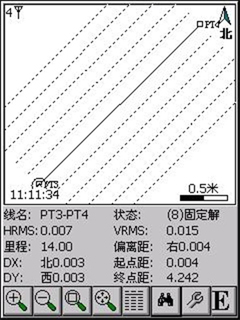

?確定直線位置
八、線路放樣
?線路設置
根據線路設計所需要的設計要素按照軟件菜單提示錄入后，軟件按要求計算出線路點坐標和圖形。
道路設計菜單包括兩種道路設計模式：元素模式和交點模式。

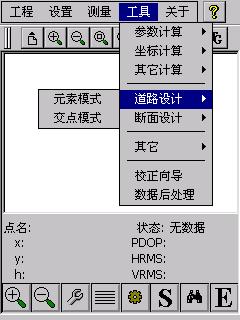

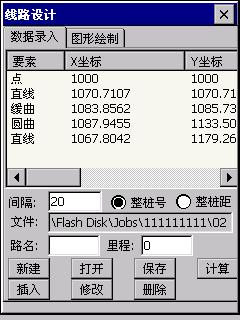

?元素模式
元素模式”是道路設計里面慣用的一種模式，它是將道路線路拆分為各種道路基本元素（點、直線、緩曲線、圓曲線等），并按照一定規則把這些基本元素逐一添加組合成線路，從而達到設計整段道路的目的。

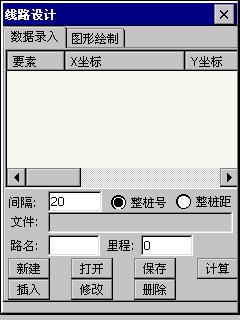

?“間隔”為生成線路點坐標的間隔；“整樁號”、“整樁距”是生成坐標的方式；“路名”為所需要設計的道路名稱；“里程”為起始點里程。

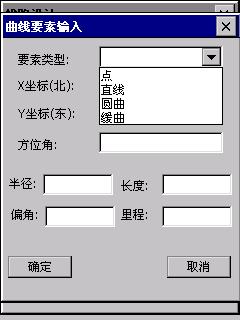

道路元素分為：點、直線、緩曲線、圓曲線。各種元素的組合要遵循道路設計規則。
要根據界面提示添加相應的數據信息，如：點要素就只需要輸入X坐標和Y坐標，直線元素只需要輸入方位角和長度。

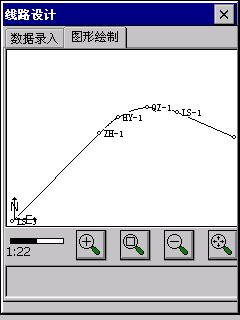

?點擊“圖形繪制”按鈕，看到道路的計算后繪制的圖形

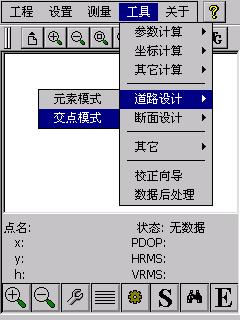

?交點模式

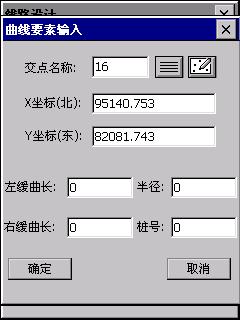

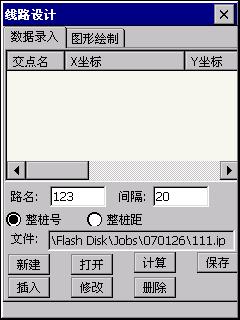

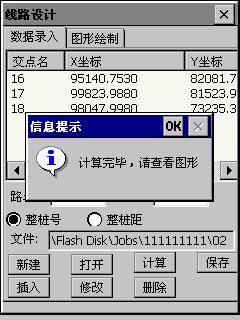

交點模式是目前普遍使用的道路設計方式。用戶只需輸入線路曲線交點的坐標以及相應路線的緩曲長、半徑、里程等信息，就可以得到要素點、加樁點、線路點的坐標，以及直觀的圖形顯示，從而可以方便的進行線路的放樣等測量工作。
?交點模式
?交點模式

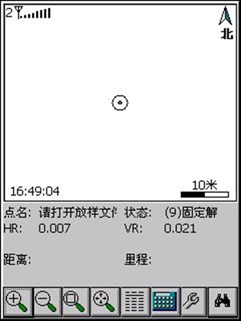

?放樣
?放樣

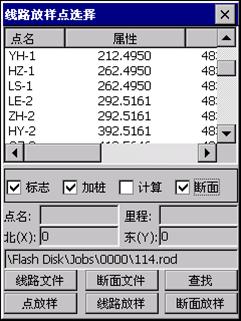

列表中顯示設計文件中的所有的點（默認設置），用戶也可以通過在列表下的標志、加樁、計算、斷面前的對話框中打勾來選擇是否在列表中顯示這些點。

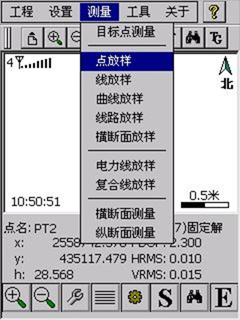

選擇要放樣的點，如果要進行整個線路放樣，就按“線路放樣”按鈕，進入線路放樣模式進行放樣；
如果要對某個標志點或加樁點進行放樣，就按“點放樣”按鈕，進入點放樣模式。如果要對某個中樁的橫斷面放樣，就按“斷面放樣”。
?放樣

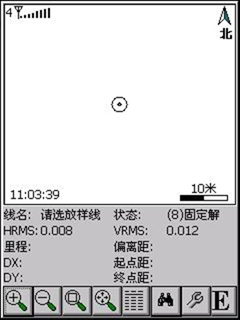

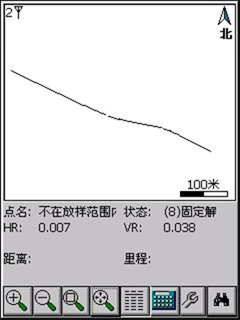

在放線庫中調入設計文件選擇進行線路放樣以后放樣界面。
路放樣實際上是點放樣的線路表現形式既在點放樣時以設計的線路圖為底圖，實時的顯示當前點在線路上的映射點（當前點距線路上距離最近的點）的里程和前進方向的左或右偏距。
在圖中會顯示整個線路和當前測量點，并實時計算當前點是否在線路范圍內，如果在線路范圍內，就計算出到該線路的最近距離和該點在線路上的映射點的里程；如果不在線路范圍內，就給出提示。

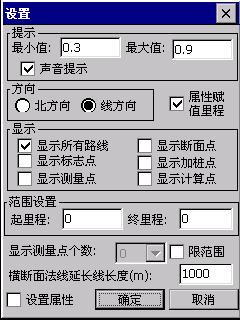

?參數設置
?參數設置

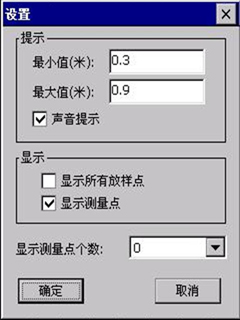

?最小值，最大值：點放樣下面的圓圈提示和報警提示，當離放樣點的距離小于最大值并且選擇了聲音提示時，就給出聲音提示。
?北方向、線方向：線路放樣和點放樣兩種方向指示模式的互相切換。
?屬性賦值里程：測量點時是否把里程作為屬性。
?顯示所有放樣路線：如果選擇了就顯示所有的放樣路線。
?顯示標志點：如果選擇了就在圖中顯示所有的標志點。
?顯示加樁點：如果選擇了就在圖中顯示所有的加樁點。
?顯示測量點：如果選擇了就在圖中顯示測量點，并且顯示的測量點個數跟下面設置“顯示測量點個數”一樣，如果選擇顯示“全部”測量點，就把所有采集點都顯示出來，如果選擇顯示“3”個點，就顯示最近的3個采集點。
?顯示斷面點：如果選擇了就在圖中顯示所有的斷面點。
?顯示加樁點：如果選擇了就在圖中顯示所有的加樁點。
?顯示計算點：如果選擇了就在圖中顯示所有的計算點。
?范圍設置：用來設置放樣的起始里程和終點里程，當前點不在此范圍內時，不會計算偏距和里程，會提示不在線路范圍內。
?設置屬性：可以設置屬性。
?橫斷面法線延長線長度：設置橫斷面法線延長線的長度，默認值是30m。
九、斷面測量
首先點擊線路放樣主界面中的“斷面文件”按鈕,然后選擇斷面文件。
當我們?cè)谠O(shè)計線路的時候,軟件會自動計算每一個中樁以及計算樁的切線方位角,并生成橫斷面文件,文件格式為*.tdm。

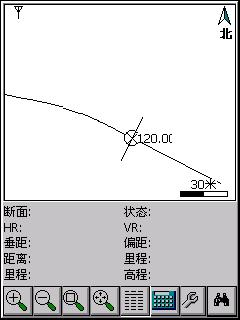

選擇了文件之后,我們就可以選取某個中樁的橫斷面進行放樣,如圖,我們放樣的是中樁為120的橫斷面.圖中的直線段就是該橫斷面的法線延長線,這樣我們就可以非常方便的放樣這個橫斷面上的點。
?斷面測量

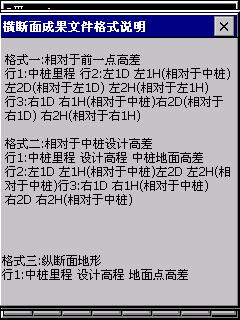

在線路放樣功能界面下,我們既可以放樣,同時也可以進行縱橫斷面的測量,橫斷面的測量可以在斷面放樣中完成,縱斷面測量只要保持在線路上測量就可以進行.當然縱橫斷面測量之后,需要進行格式轉換才能得到我們常用的格式。

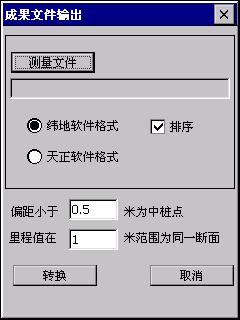

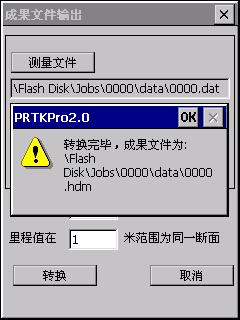

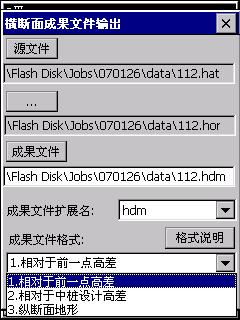

?然后點擊上面的“測量文件”,選擇測量文件,然后根據需要,選擇緯地或者天正這兩種格式,完成后點擊下面的“轉換”按鈕。
轉換完成后會在相應的文件夾下生成*.hdm和*.dmx文件,即橫斷面文件和縱斷面文件。
——（完）——
